Наш динамо-генератор настолько уникален, насколько и прост. Однако с его помощью можно, например, наладить освещение в доме или палатке на озере, или даже подключить небольшой обогреватель. Ну, а если у вас сел телефон или планшет, вы без труда зарядите любое из этих устройств.
Собираем необходимые компоненты, инструменты
Данный агрегат состоит из следующих деталей:

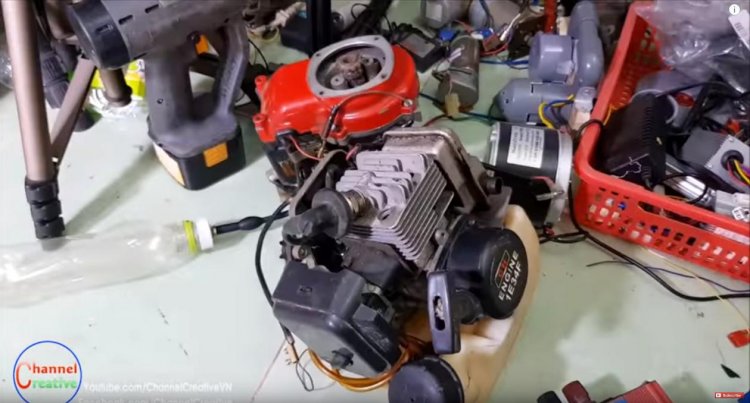

- Двигатель от мотокосы;
- Двигатель постоянного тока – 12-24V;
- Инвертор 12-220V;
- Патрубки (отрезки гибкой трубы ПВХ разного диаметра)
- Отрезок доски для станины (толщина 35-40мм);
- Метизы – саморезы, винты, болты, гайки, хомуты, клеммы;
- Изолента.
Из инструментов нам понадобятся:
- Дрель или шуруповерт + сверла и крестовая насадка под саморезы;
- Циркульная пила или лобзик (для любителей ручного труда подойдет ножовка);
- Вольтметр;
- Отвертки, пассатижи, малярный нож или ножницы;
- Угольник, рулетка.
Принцип действия динамо-генератора
Основа нашего генератора – двигатель постоянного тока, который способен работать в режиме генератора за счет превращения механической энергии в электрическую посредством явления электромагнитной индукции. Вращение якоря в магнитном поле первичной обмотки двигателя постоянного тока обеспечивает двигатель от мотокосы. При вращении в двигателе постоянного тока в режиме генератора образуется переменная ЭДС, которая через щеточный коллектор преобразуется в постоянное напряжение.
Приступаем к сборке агрегата
Этап первый: закрепляем двигатель от мотокосы

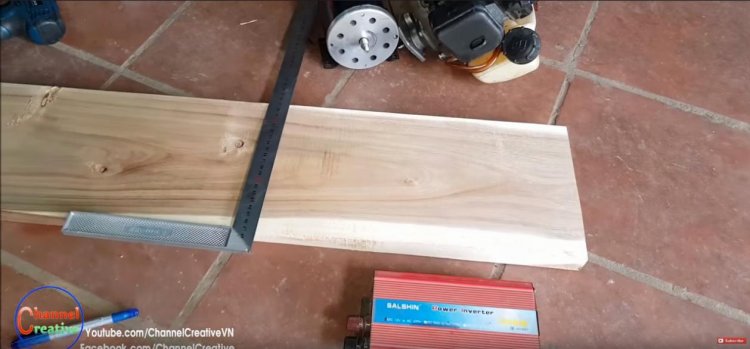

Для начала берем отрезок доски и обрезаем ее предварительно по размеру нашей станины. Желательно брать увесистый материал, чтобы наше оборудование имело прочную и надежную основу.

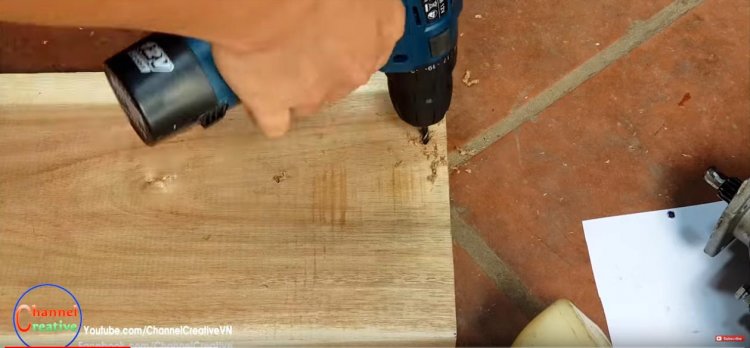

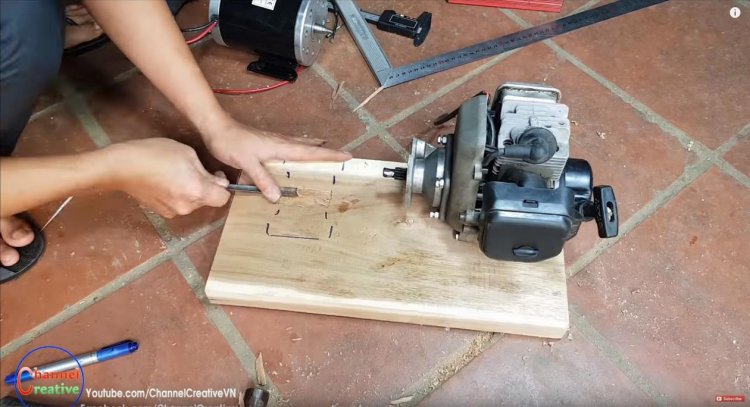

Размечаем положение двигателя от мотокосы. С помощью шаблона из бумаги размечаем точно отверстия, засверливая их дрелью или шуруповертом.

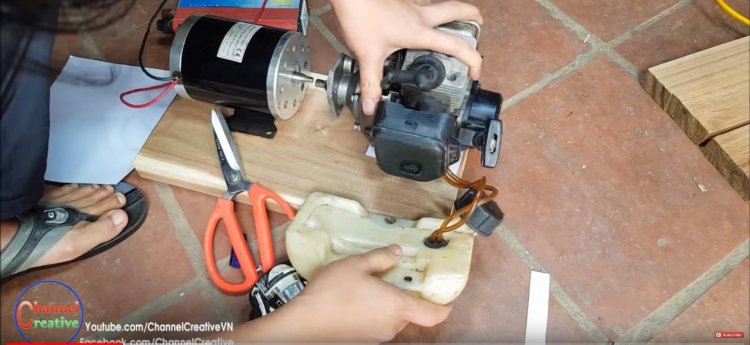

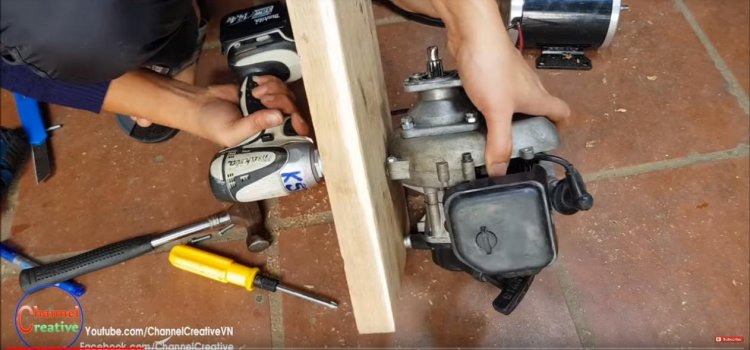

Примеряем оба двигателя на станине. Отсоединяем топливный бачок, и на посадочные места закрепляем двигатель от мотокосы.
Этап второй: крепим движок постоянного тока

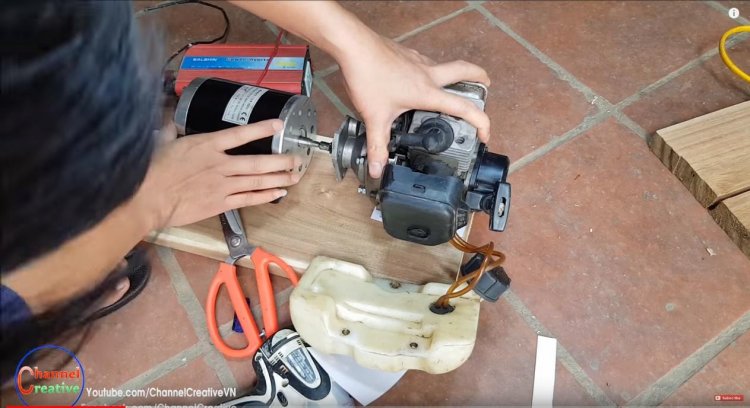

Размечаем положение движка. Расстояние от обеих валов двигателей должно быть несколько сантиметров, чтобы избежать трения между ними.
Центруем валы наших движков. Расхождение по центрам проще всего откорректировать какими-либо прокладками, или же попросту подправить посадочное место на деревянной станине. Сделать это можно обычной стамеской. Чем меньше будет люфт между валами, тем меньше будет вибрация от агрегата и износ движущей части.

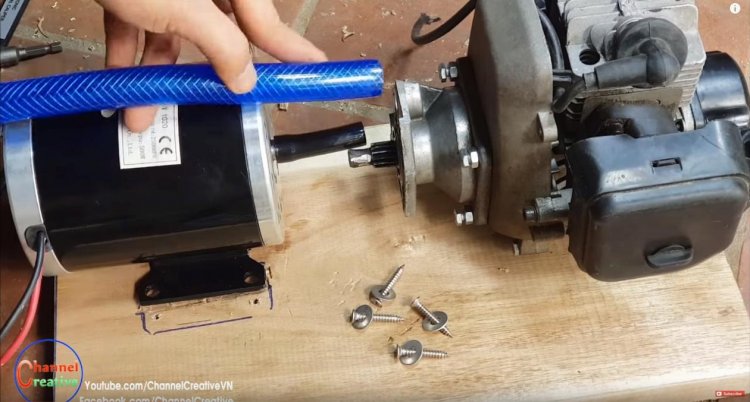

Размечаем патрубки. Чаще всего валы двигателей различаются по размеру диаметров. Это также поправимо, если в качестве соединительных патрубков использовать ПВХ шланги разных диаметров. Их гибкость поможет сгладить мельчайшую неточность в оцентровке валов. В нашем случае автор использовал два шланга разного диаметра, вставив один в другой.

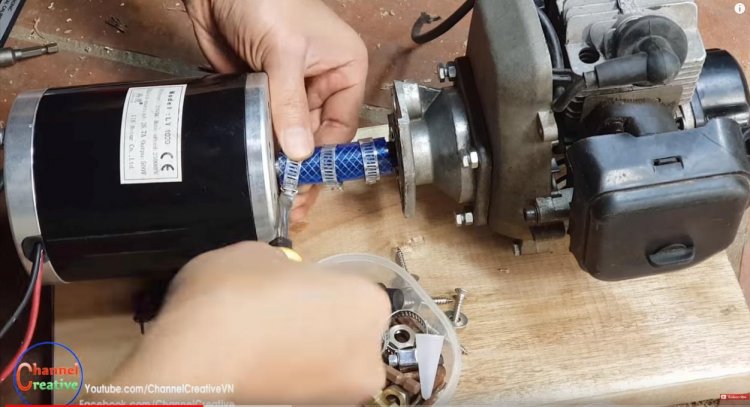

Отрезав патрубки нужной нам длины, насаживаем с обеих сторон три хомута, поджимая их отверткой.

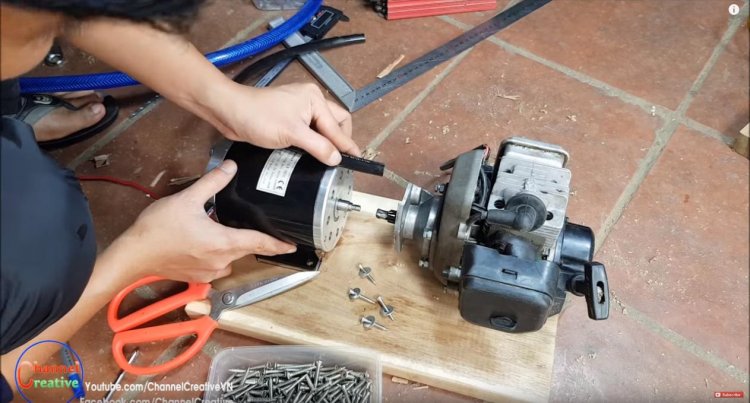

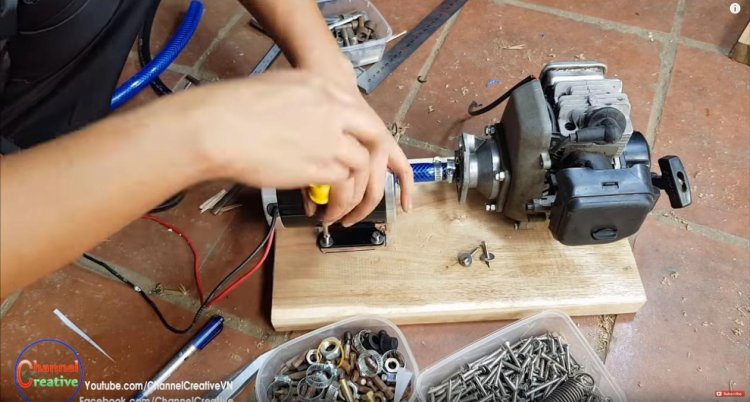

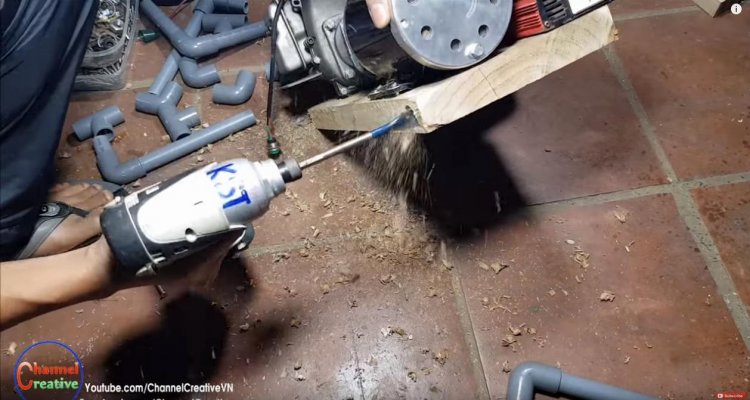

Закрепляем двигатель постоянного тока на саморезы, проложив их предварительно шайбами. Валы соединяем от руки и поджимаем хомуты отверткой.

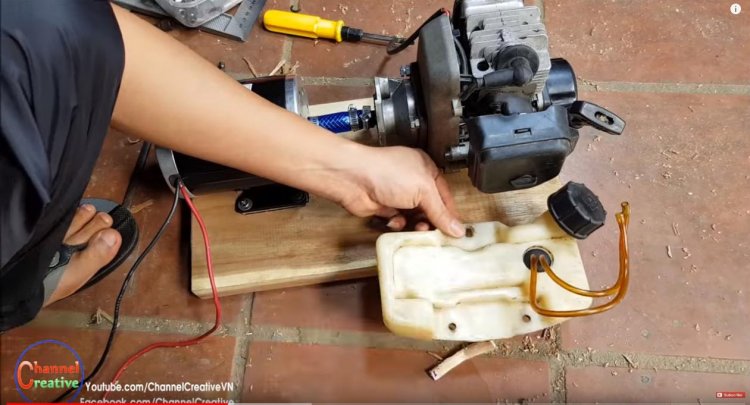

Теперь можно закрепить и топливный бачок. Справиться с этой задачей не сложно, используя длинный саморез и обрезанный колпак от дюбель-гвоздя. Не забываем подсоединить топливные трубки.

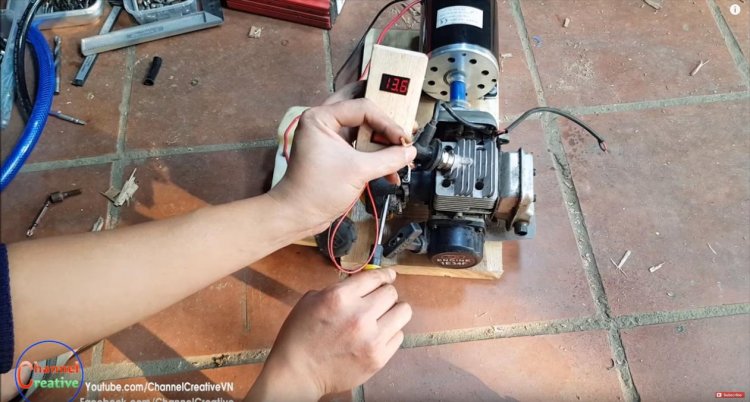

Заведя топливный двигатель стартером, измеряем напряжение на выходе вольтметром. Отверткой регулируем подачу топлива, и количество оборотов, от которого и зависит напряжение. Ориентируясь по номиналу инвертора, выставляем выходящее напряжение с небольшим запасом.
Этап третий: подключаем инвертор

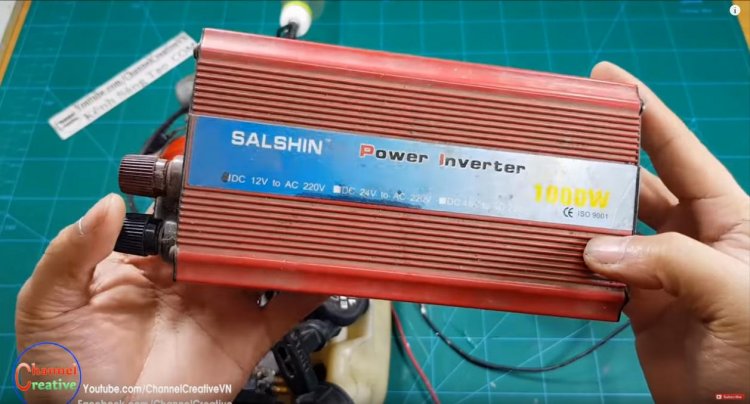

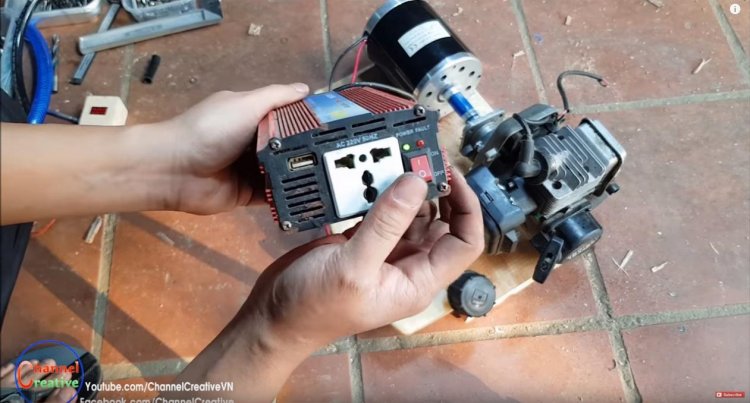

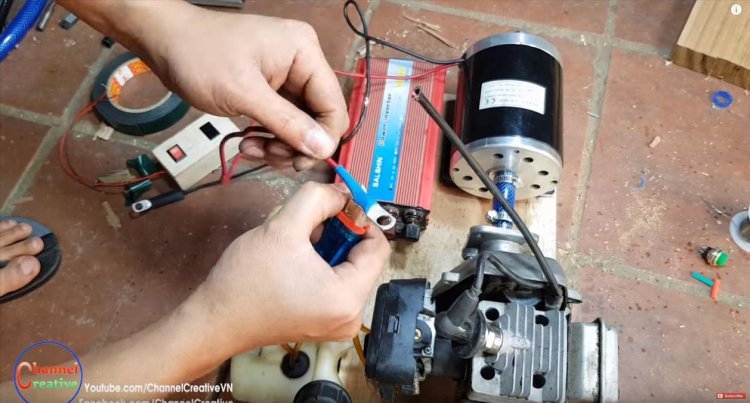

Зачищенные предварительно концы кабелей от двигателя постоянного тока закрепляем на клеммах инвертора. Индикатор питания сразу покажет активность прибора.
Простой контролькой (лампочкой с отрезком кабеля и вилкой на конце) проверяем работу нашего чудо-генератора.
Для подключения электродвигателя к инвертору используем клеммы.
Этап четвертый: кнопка выключения двигателя

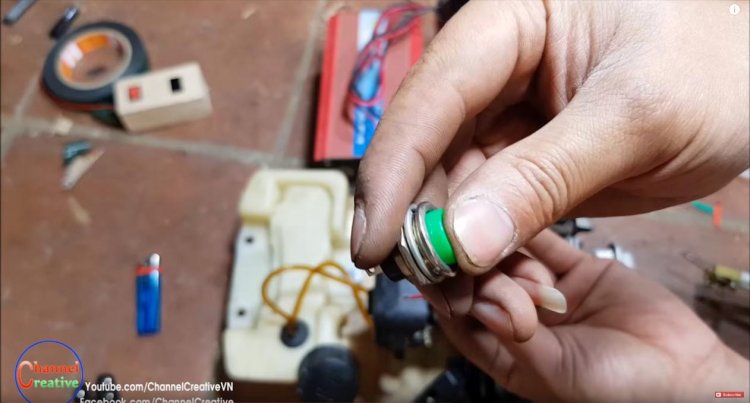

Поскольку ведущий у нас двигатель, создающий механическое вращение, ему необходим выключатель. Кнопка выключения идет в комплекте с устройством, поэтому ей необходимо лишь найти удобное место.
Этап пятый: делаем кожух-рамку

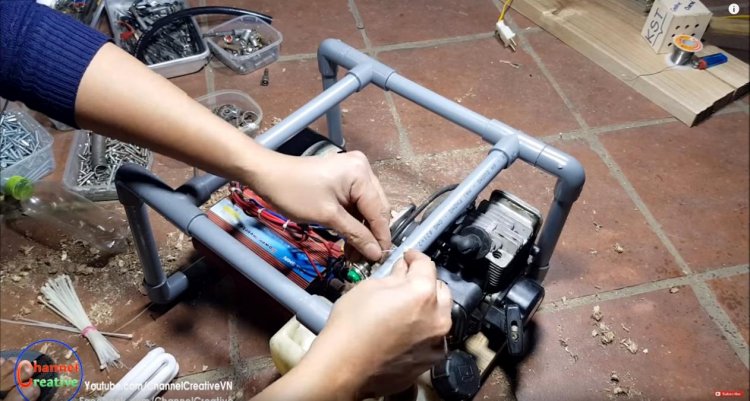

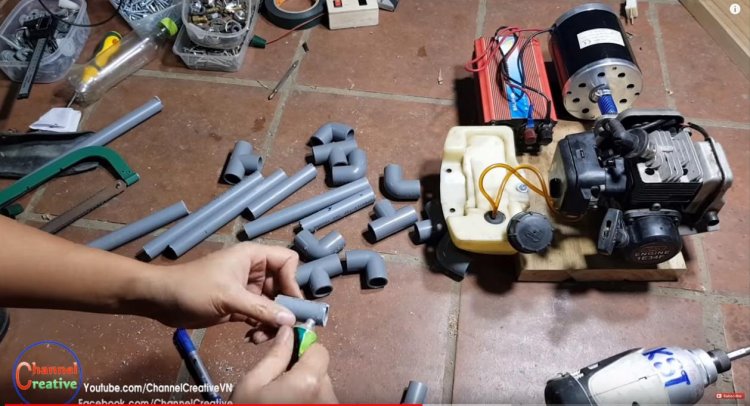

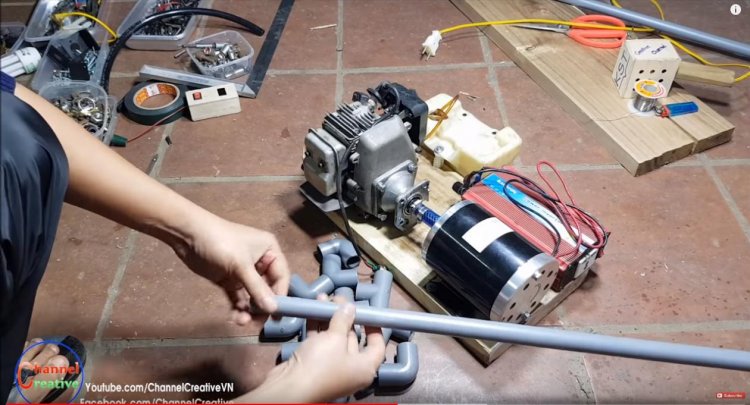

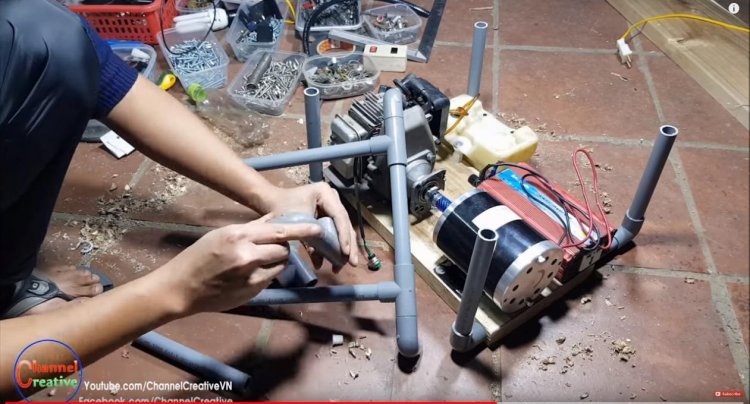

Изготавливаем защитную рамку из полипропиленовых труб диаметром 25-32мм, делая в станине отверстия перьевым сверлом.
На углах соединяем ее с помощью фитингов.
Если нет сантех паяльника, конструкцию можно соединить на специализированный клей для ПП труб.

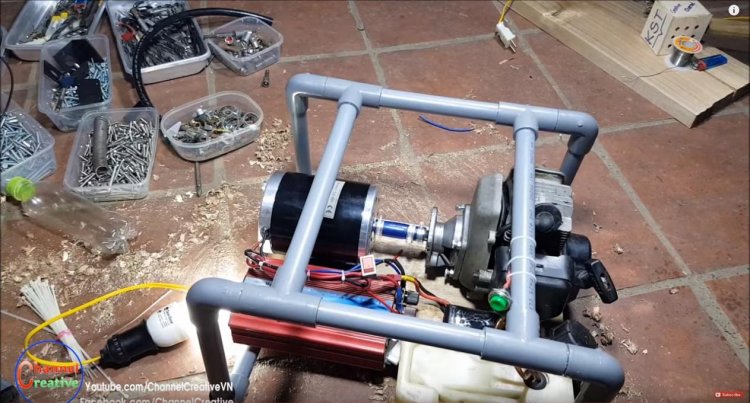

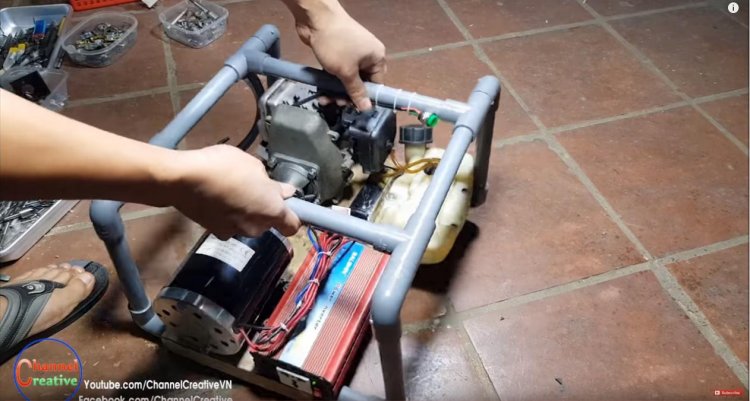

Такая рамка также поможет и в переноске устройства.

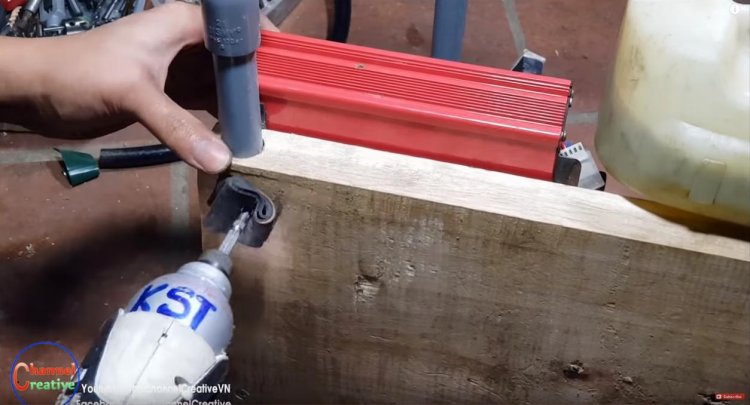

Ну, а для устранения шума от вибрации нашего устройства можно на тыльной стороне станины закрепить 4 подпятника, сделав их как показано на фото, из отрезков старой велосипедной камеры.
Этап шестой: пусковой аккумулятор

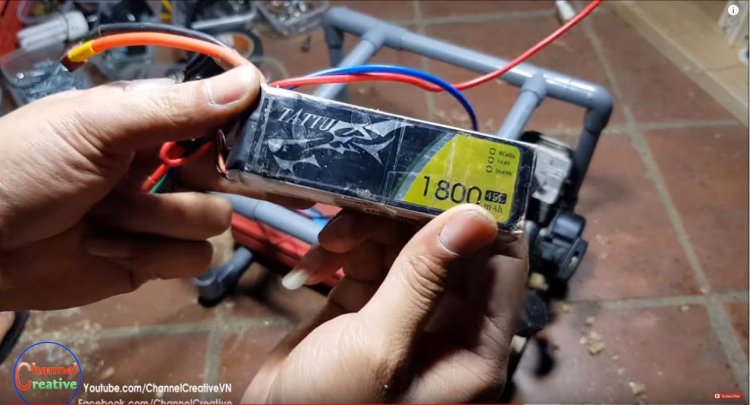

Чтобы лишний раз не дергать стартер топливного двигателя, автор видеоролика применил литий-полимерный аккумулятор (LiPo) для кратковременного запуска двигателя постоянного тока. Это сравнительное новое устройство действительно может быть мощным, и выдержать большое количество рабочих циклов при минимальной потере емкостной мощности. Таким образом топливный двигатель запускается электрическим, при этом его стартер остается как запасной вариант.

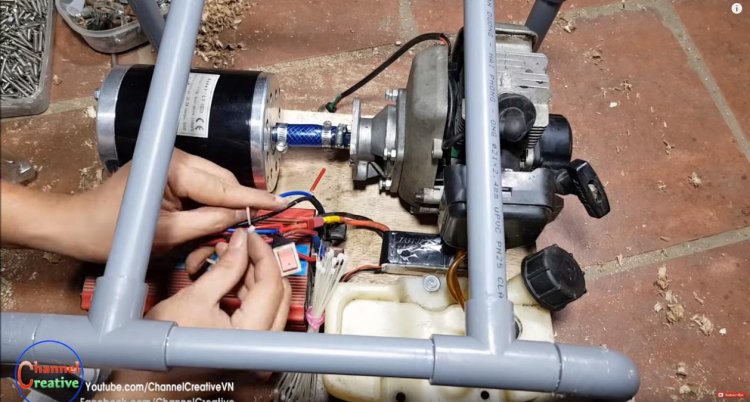

Подключаем выходящие контакты аккумулятора к клеммам инвертора через пусковой тумблер, обвязывая шлейф из проводов нейлоновыми стяжками. Гнездо для зарядки можно вывести сбоку, чтобы удобно было его подключать для зарядки.

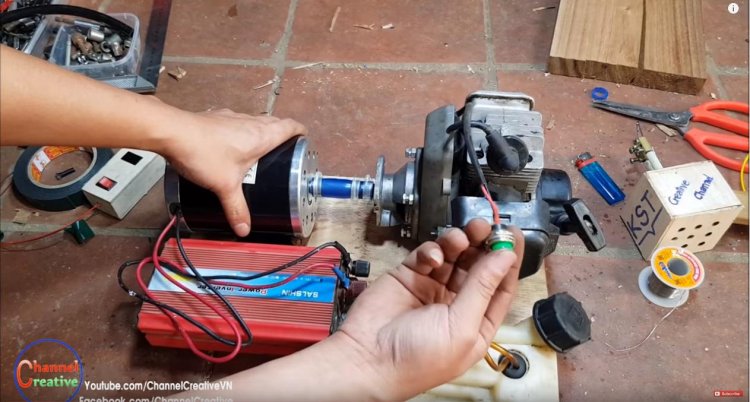

Также закрепляем и кнопку отключения топливного двигателя
Этап седьмой: пробный запуск агрегата
Проверив все контактные группы и крепеж сборных элементов, запускаем агрегат. Кнопки запуска и отключения двигателей должны работать безупречно. Стоит отметить, что пусковой аккумулятор используется всего на несколько секунд, а затем отключается.
Советы по эксплуатации
Для продолжительной и безопасной работы двигателя постоянного тока и инвертора никаких особых условий не требуется, кроме разве что защиты от влаги и скачков напряжения.
Что касается литий-полимерного аккумулятора, то его недопустимо глубоко разряжать (менее 3,3 В) и ни в коем случае не допускать перегрева выше 60 градусов цельсия. Зарядка таких устройств также производится специализированными устройствами, не допускающими перезаряда, а перед использованием на холоде обязательно прогреть при комнатной температуре.
Топливные двигатели также нуждаются в соблюдении правил эксплуатации: правильном подборе горючей смеси, очистке воздушных и топливных фильтров, недопущении перегрева двигателя и т.д. В закрытом помещении выхлопным газам от такого двигателя необходимо обеспечить вентиляцию.
А в остальном, такое оборудование, собранное своими руками, сможет прослужить длительное время, снабжая драгоценным электричеством на даче, рыбалке или просто на отдыхе за городом!
