Воздуходувка из консервной банки – маленькая, да удаленькая! Любой мастер знает, как важен порядок в мастерской. Но вот убрать это помещение начисто порой не такая уж простая задача. Особенно это касается труднодоступных мест – плиточных швов, полок, стеллажей, светильников и т.д. Обычные веники и метлы вполне сгодятся. Но сегодня мы хотим предложить особенное средство для решения подобных проблем.
Воздуходувка, сделанная автором видеоролика, подчеркивает, что неординарность можно найти во всем, даже в средствах для уборки. И несмотря на то, что уже существует множество щеток-сметок, воздушных пистолетов-распылителей и метелок, кому-то в голову приходит вот такая уникальная самоделка.
Воздуходувка из консервной банки

Необходимые ресурсы для сборки чудо-воздуходувки

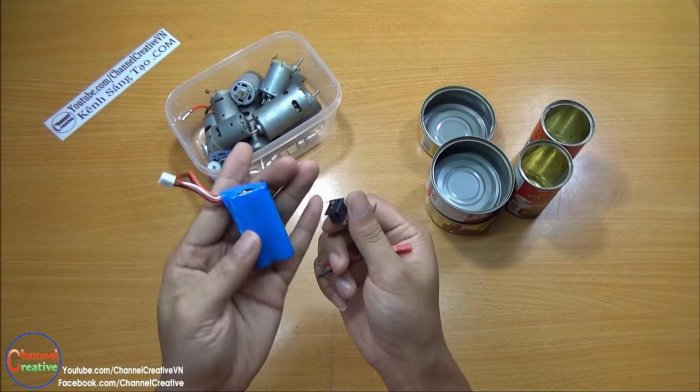

Материалы:

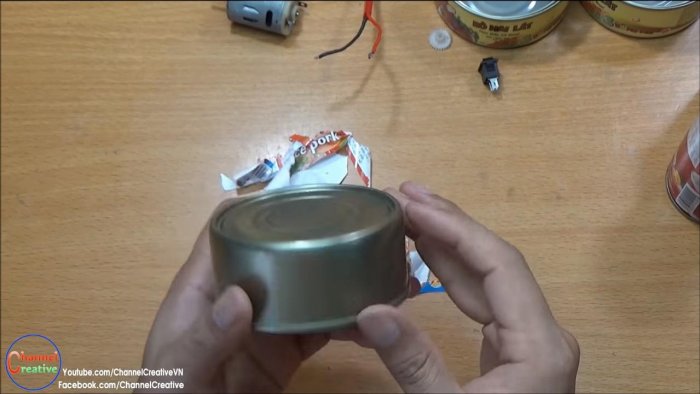

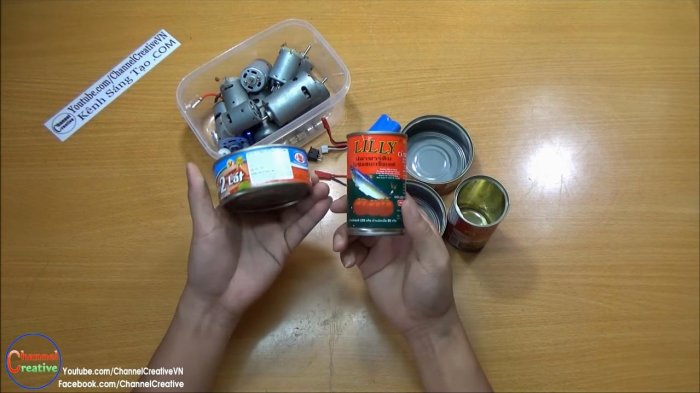

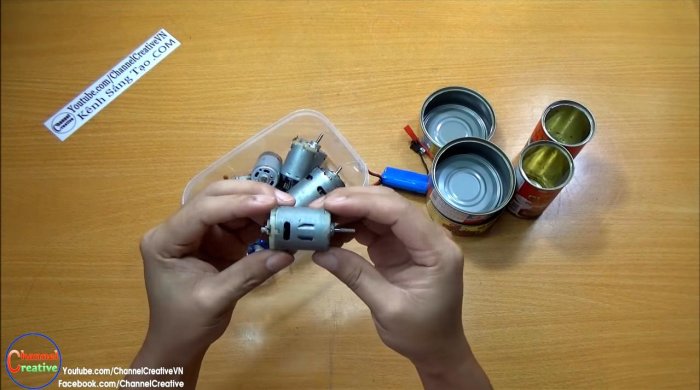

  • Пять жестяных консервных банок – три плоские, две высокие;
  • Моторчик, типа 775;
  • Два литий-полимерных или подобных аккумулятора с контактной группой;
  • Кнопка-выключатель с проводами;
  • Несколько пластиковых шестеренок под размер вала двигателя.

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Инструменты:
  • Шуруповерт;
  • Набор обычных и перьевых сверл;
  • Ножницы по металлу;
  • Обычные ножницы;
  • Паяльник с флюсом и припоем;
  • Турбинка с абразивным и отрезным диском по металлу;
  • Клеевой пистолет;
  • Адаптер для зарядки аккумуляторов.
  • Отвертка, плоскогубцы, нож.

Собираем воздуходувку своими руками


Этап первый – делаем корпус с направляющей трубкой

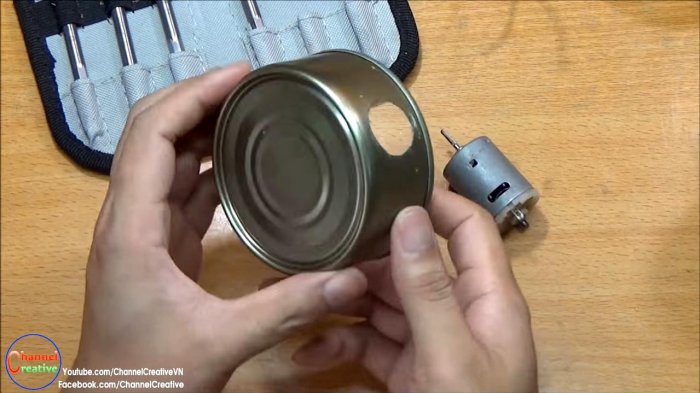

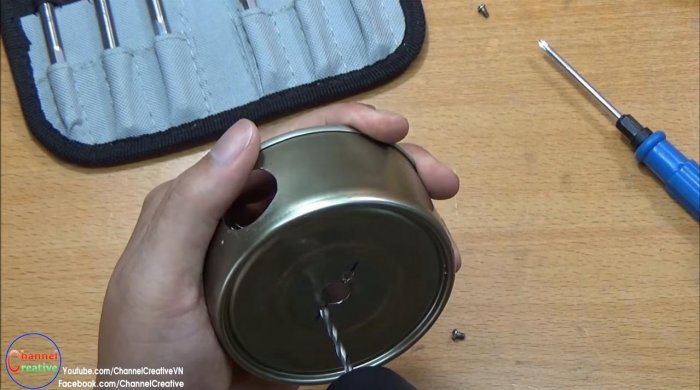

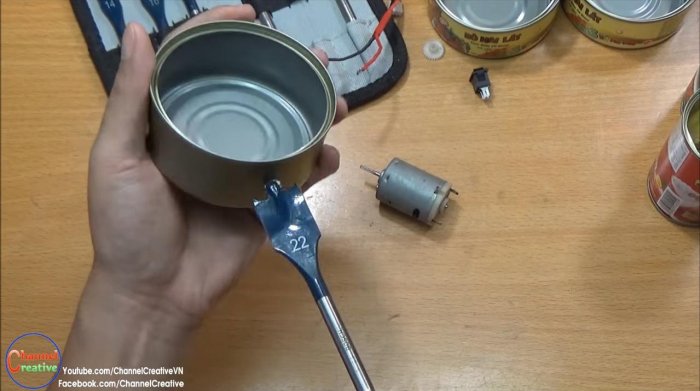

Для начала берем широкую жестяную банку, и проделываем в ней шуруповертом сбоку отверстие перьевым сверлом диаметром 20-22 мм.
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

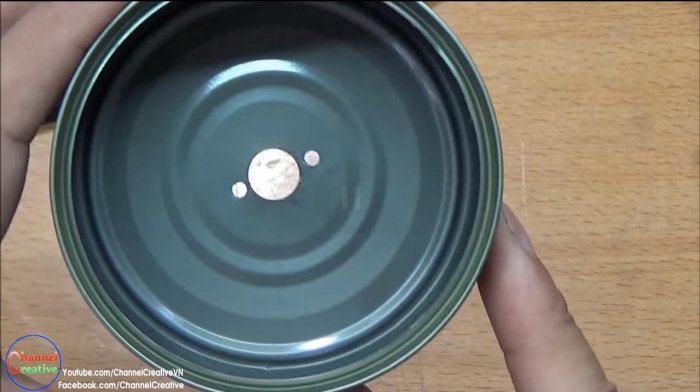

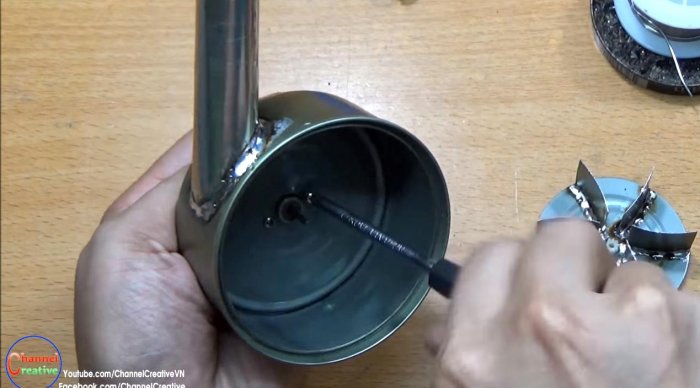

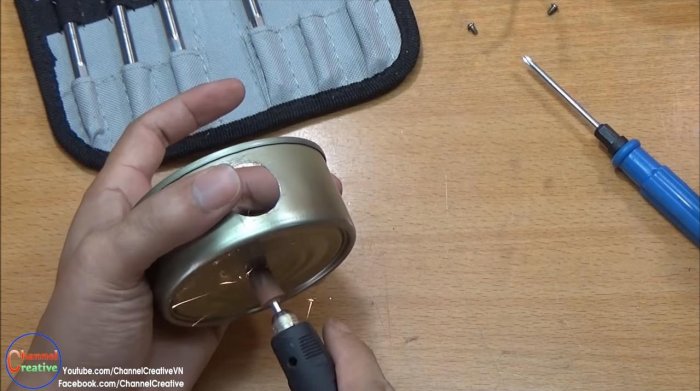

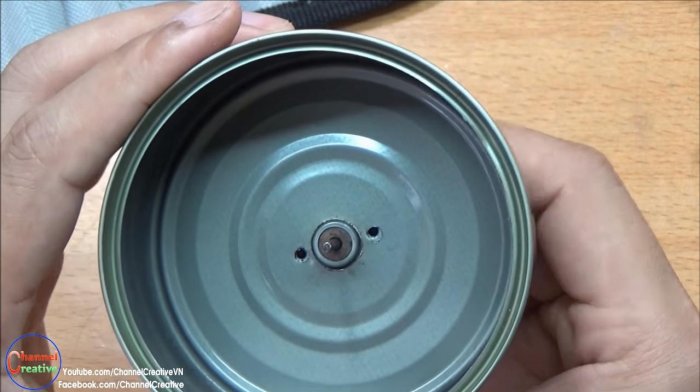

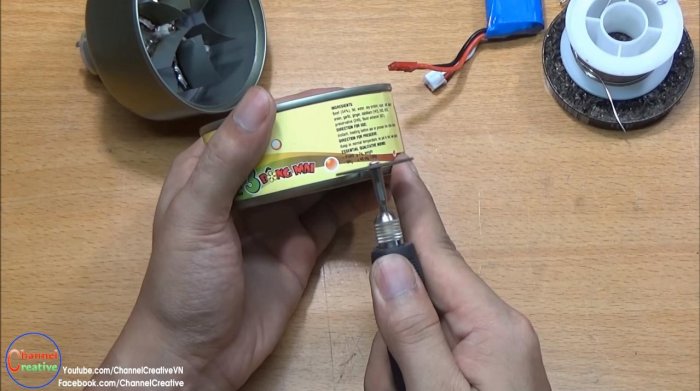

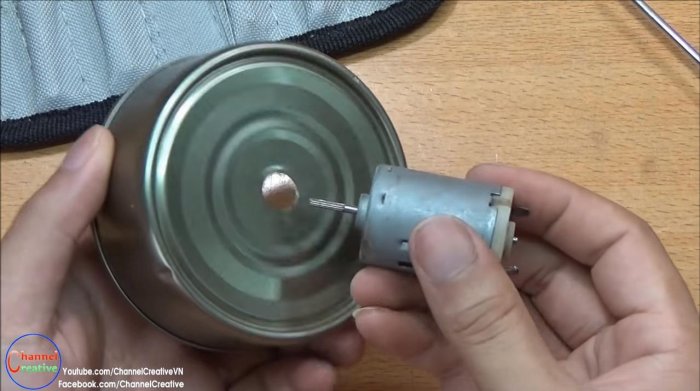

В донышке той же банки проделываем небольшое отверстие под вал двигателя. Это можно сделать обычным сверлом или же воспользоваться турбинкой (будет меньше заусенцев). Примерив движок по месту, отмечаем два боковых отверстия под крепежные болты для него. Метизы небольшие, поэтому отверстия под них делаем сверлом 2,5-3 мм.
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

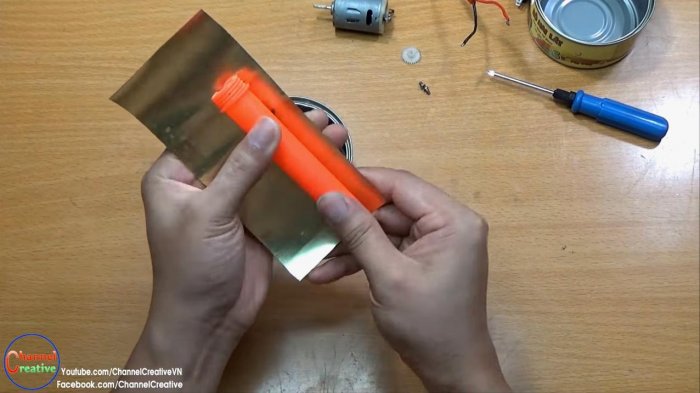

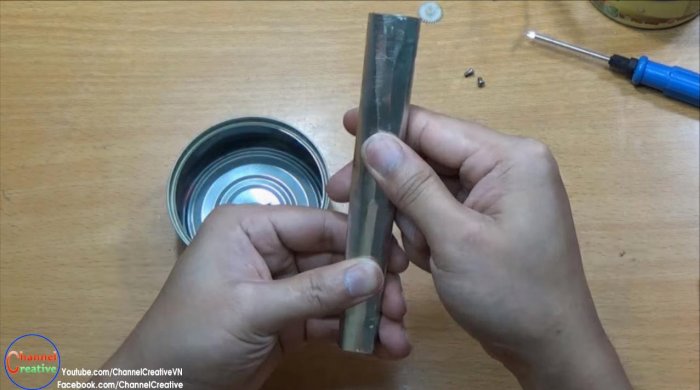

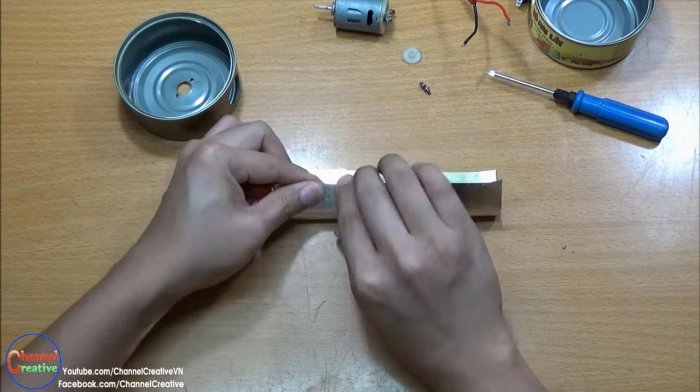

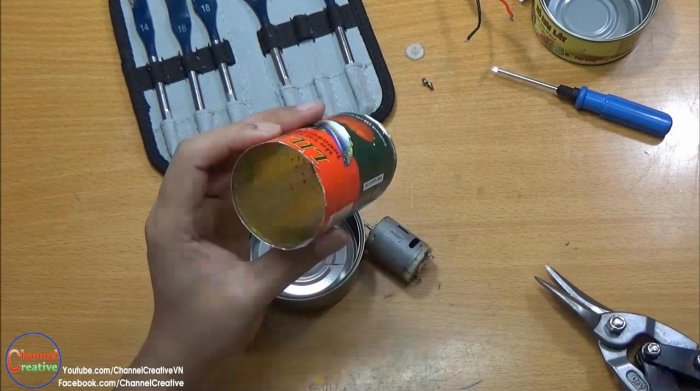

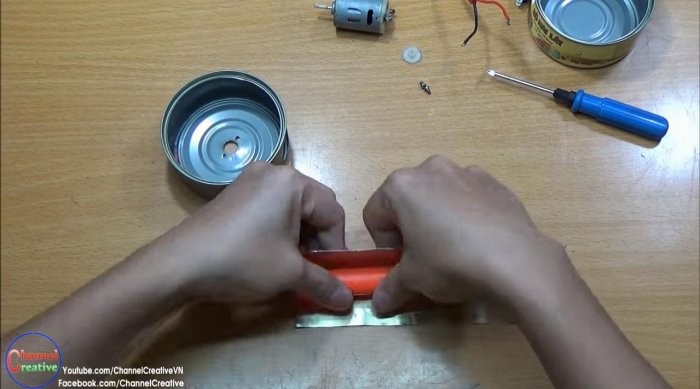

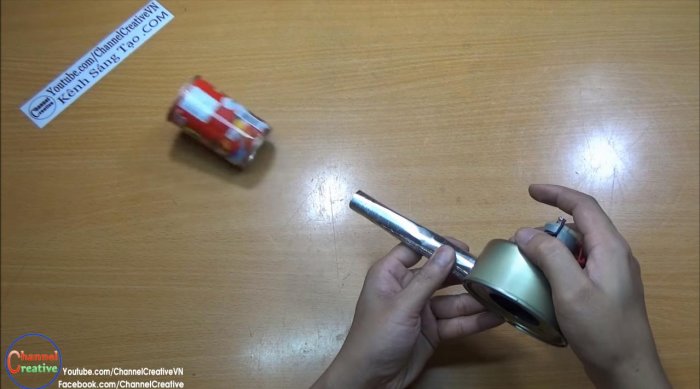

Направляющую трубку делаем из высокой узкой банки. Обрезаем ножницами по металлу донышко и воротник. Затем берем любой круглый стержень, и скручиваем трубку небольшой толщины, которой и придаем форму конуса.
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

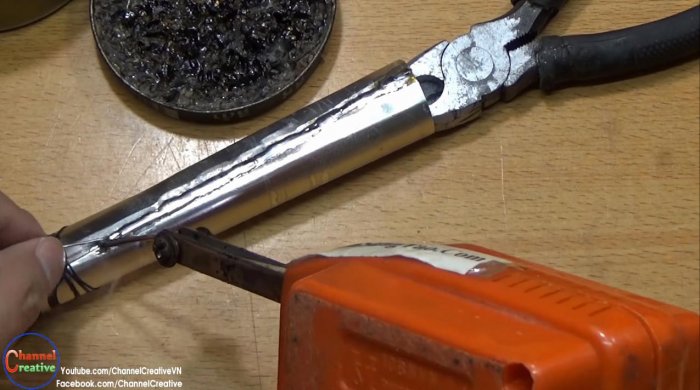

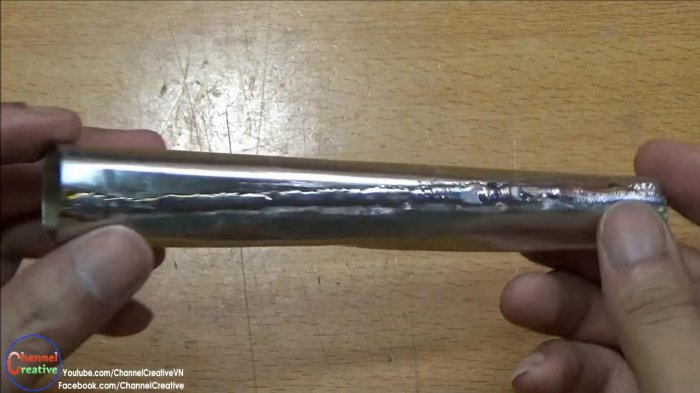

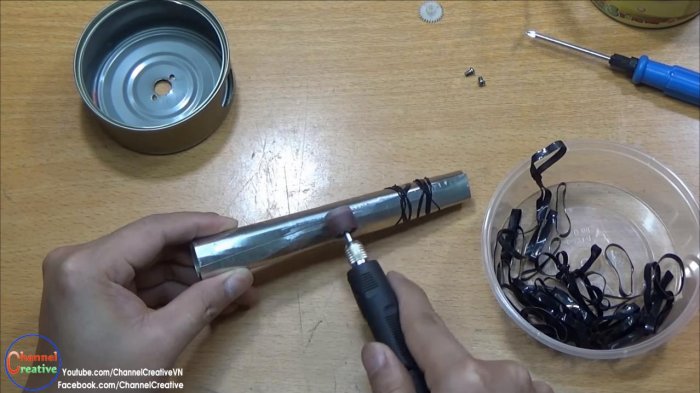

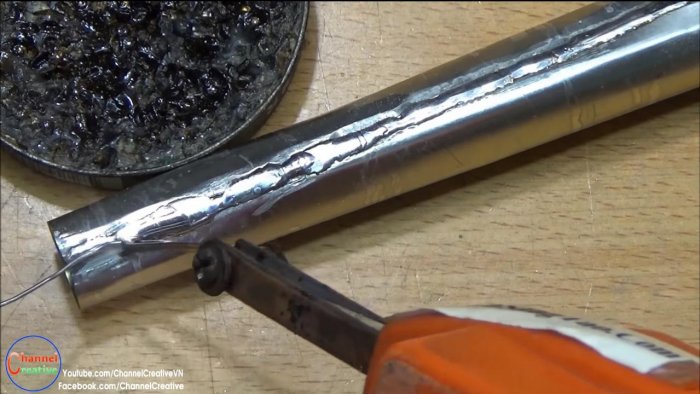

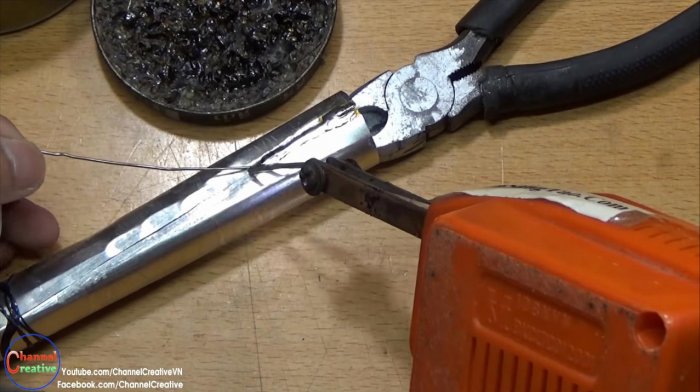

Стык двух краев жести зачищаем абразивом от амальгамы. Это необходимо сделать для качественного соединения. Чтобы жесть держала форму, надеваем на край трубки резиновую стяжку. Берем паяльник, и с помощью флюса пропаиваем весь стык.
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

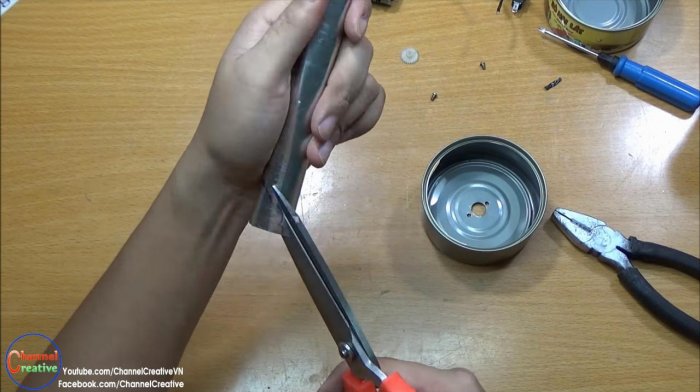

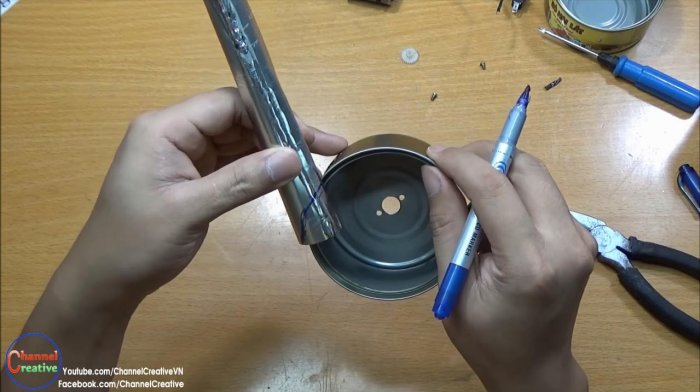

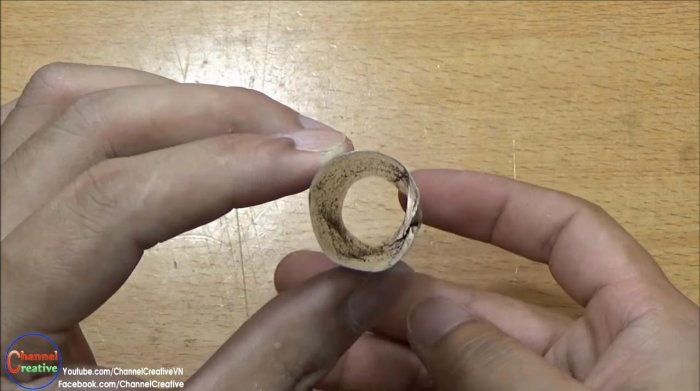

Отмечаем разрез трубки под углом окружности банки, по типу лейки. Обрезаем ворот трубки ножницами.
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

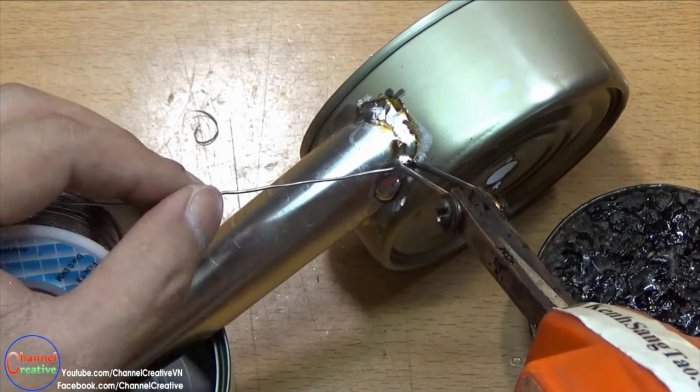

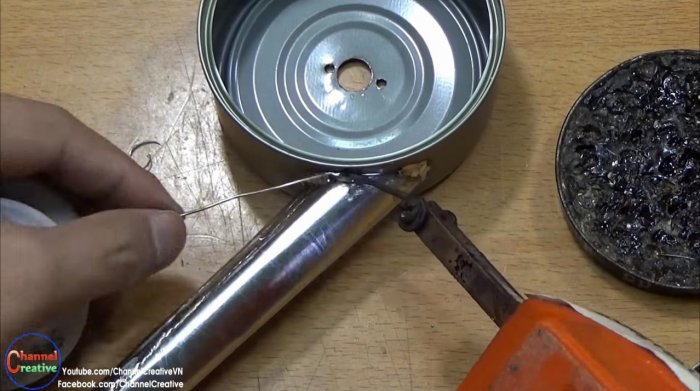

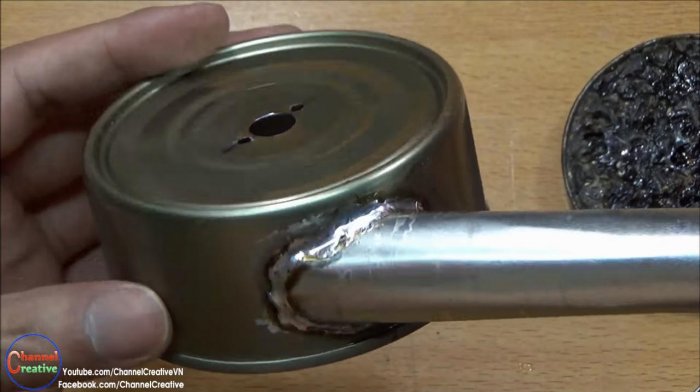

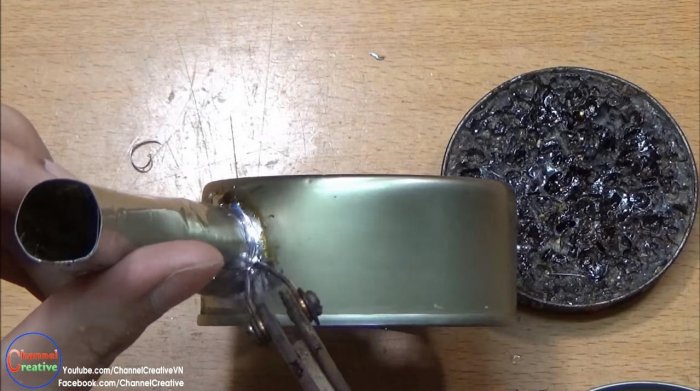

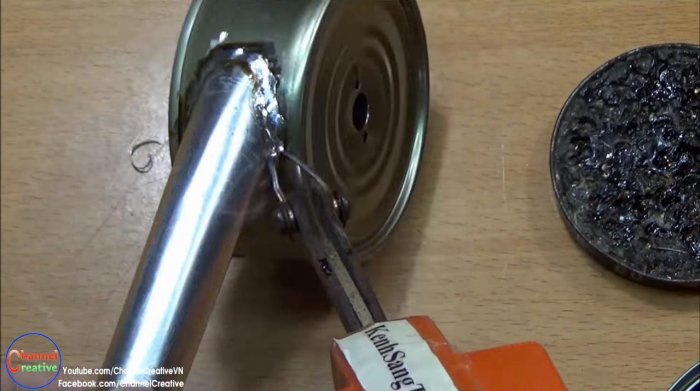

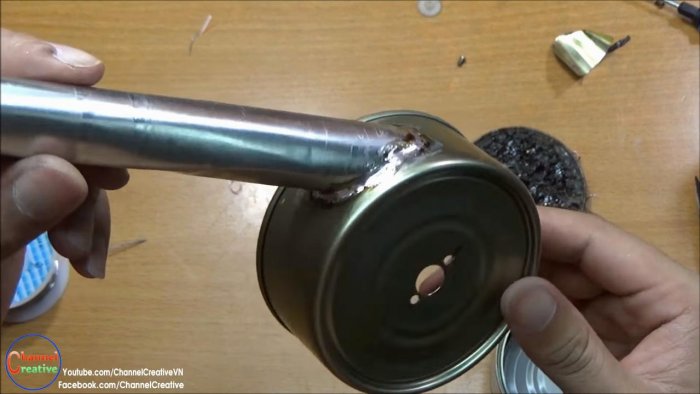

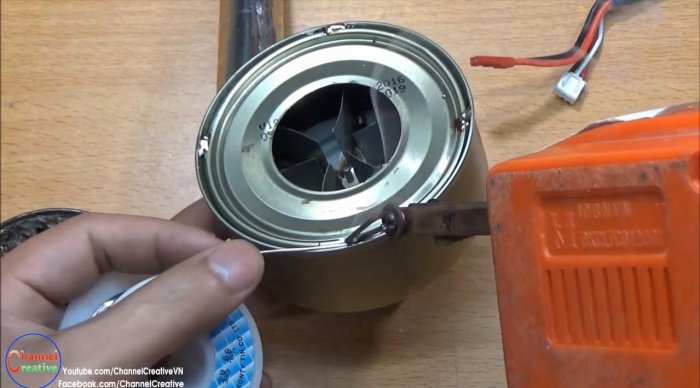

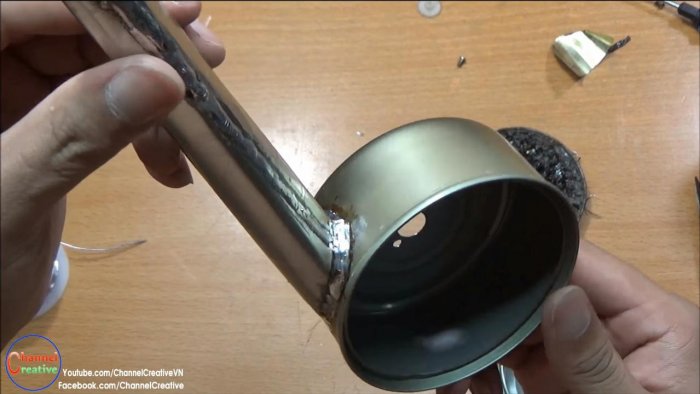

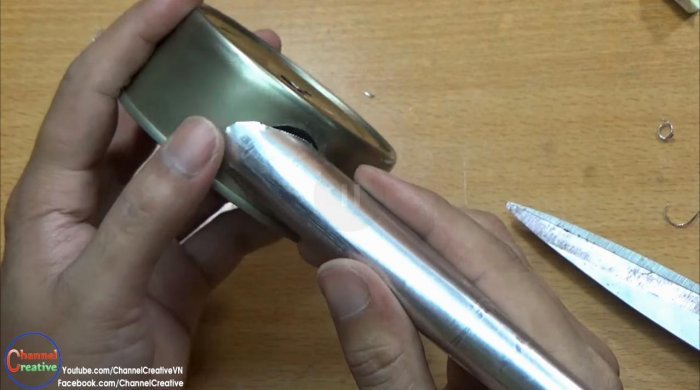

Приставляем основание трубки к отверстию в банке, и пропаиваем его паяльником. Припоем необходимо пройти весь ворот, чтобы соединение было надежным. Наш корпус должен иметь следующий вид (фото).
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Этап второй – изготавливаем крыльчатку

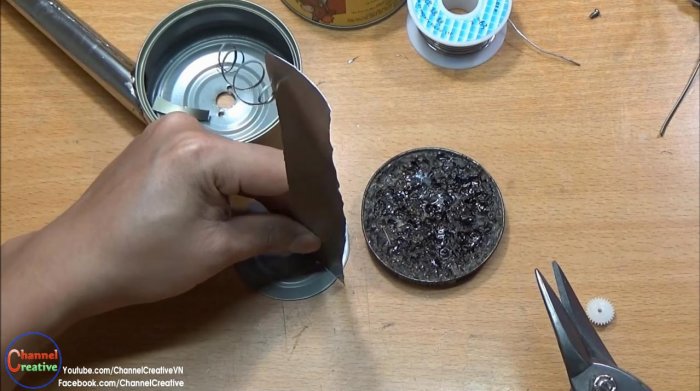

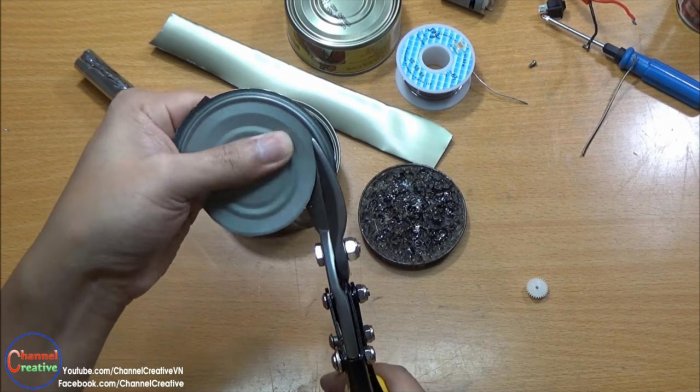

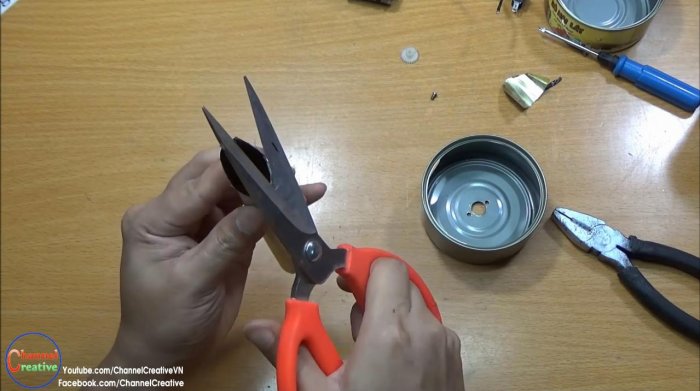

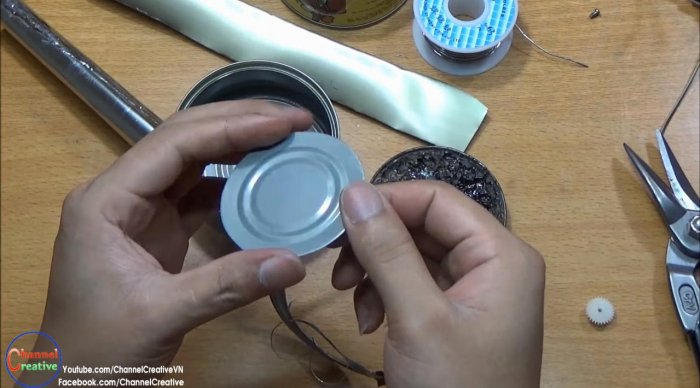

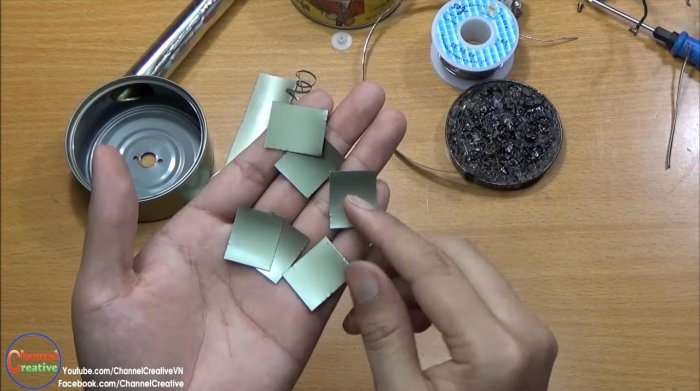

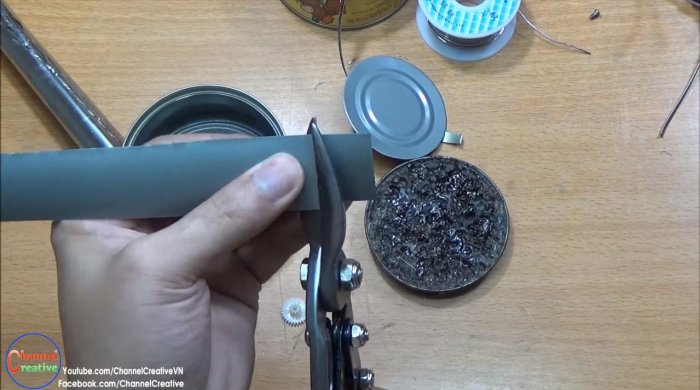

Из следующей широкой банки меньшего размера вырезаем донышко и боковую стенку. Из полученной ленты нарезаем шесть небольших лепестков.
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

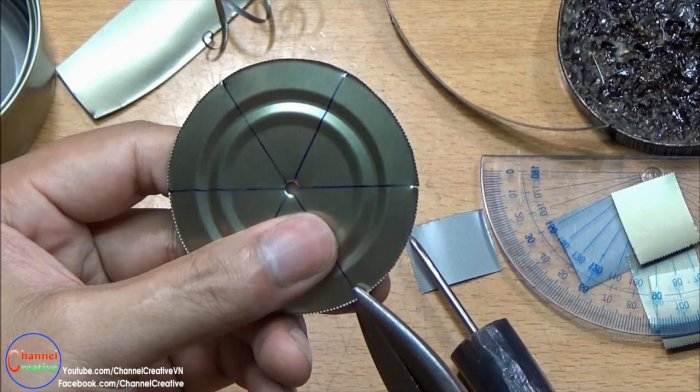

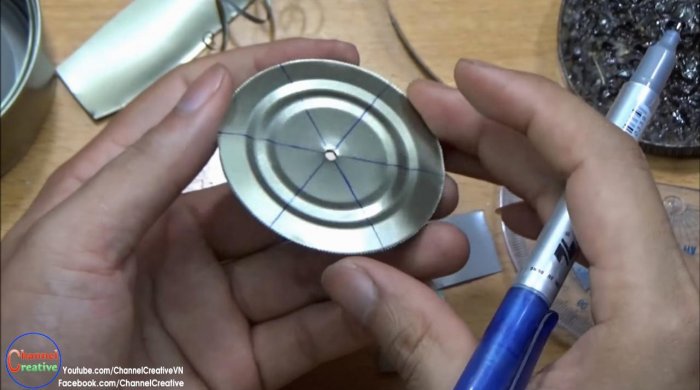

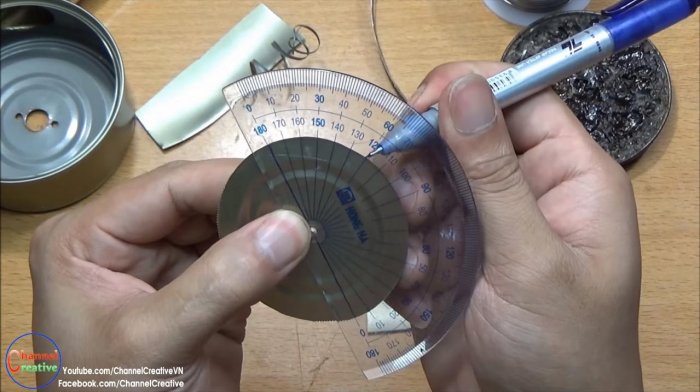

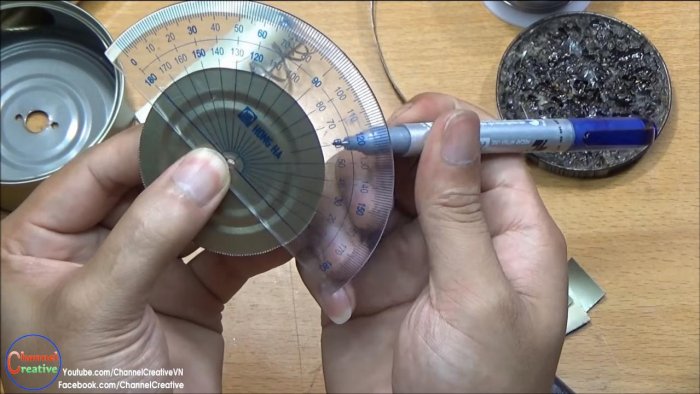

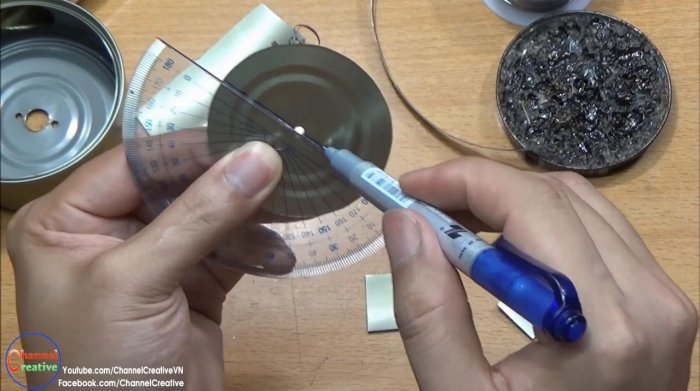

Донышко должно свободно влезать во внутрь корпуса (большой банки), не задевая ее боковых стенок. Делаем в центре отверстие сверлом или шилом, и делим окружность на шесть равных частей. Для этого можно использовать транспортир, отметив от центральной линии 60 и 120 градусов.
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

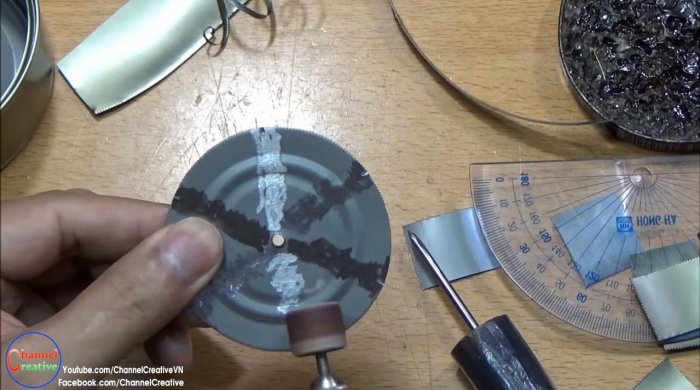

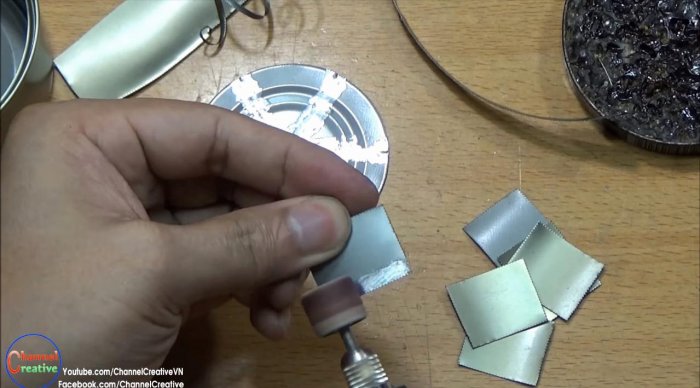

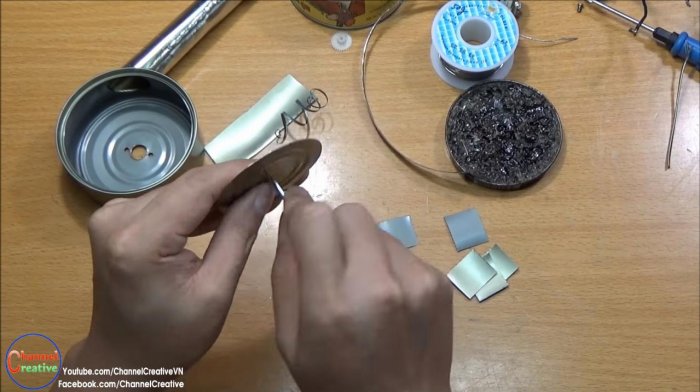

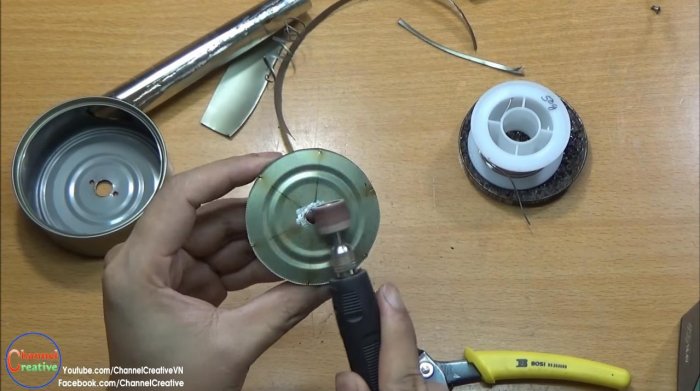

Отмечаем линии насечками с помощью ножниц по металлу. Зачищаем разметку абразивом по всей длине припоя. Тоже проделываем и с лепестками.
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

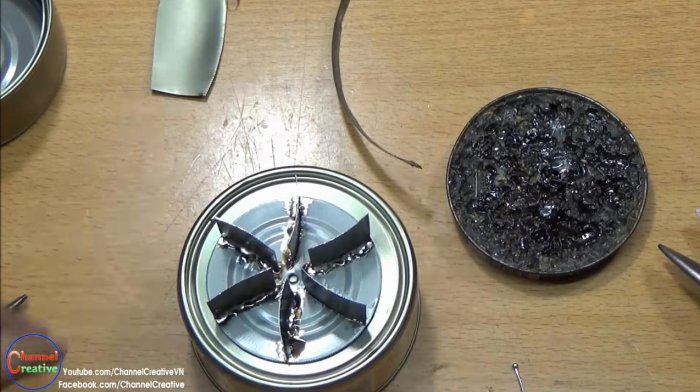

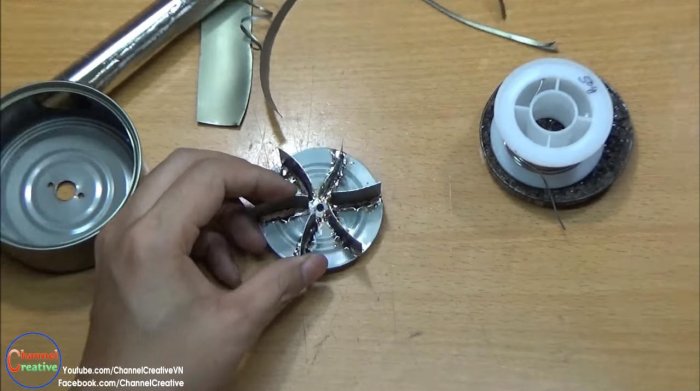

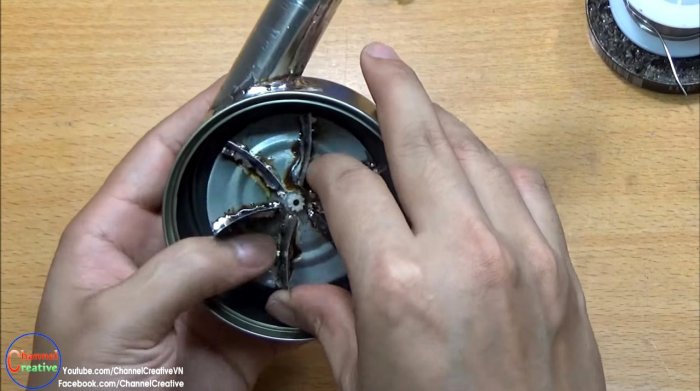

Слегка изогнув лепестки дугой, выставляем их один за другим, и припаиваем к крышке паяльником. Центр крыльчатки должен остаться нетронутым.
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

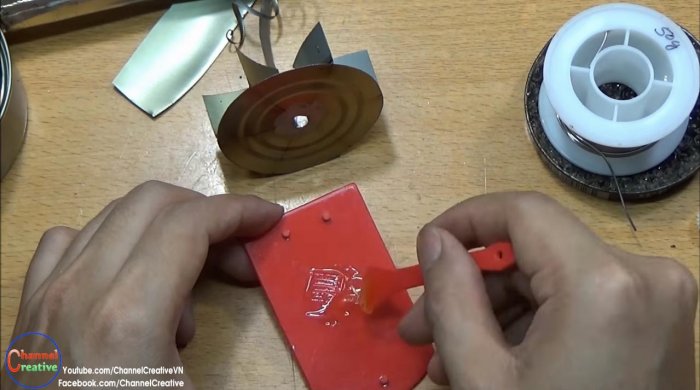

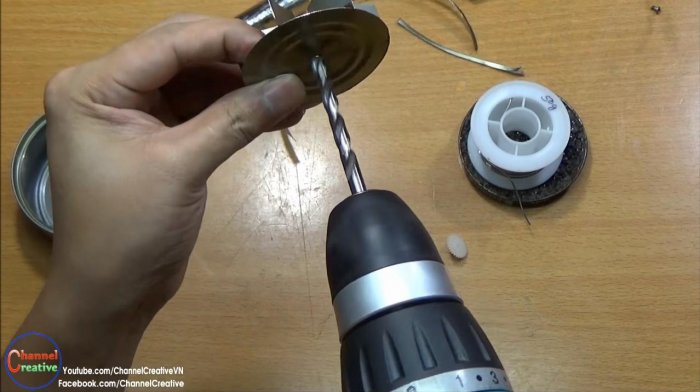

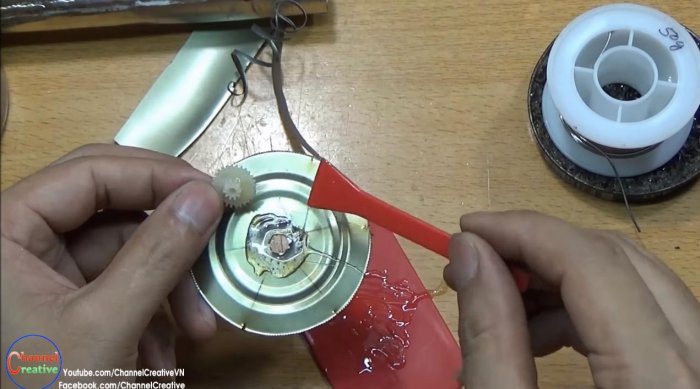

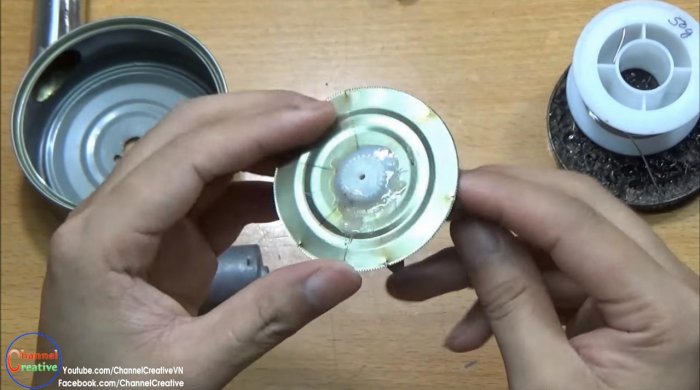

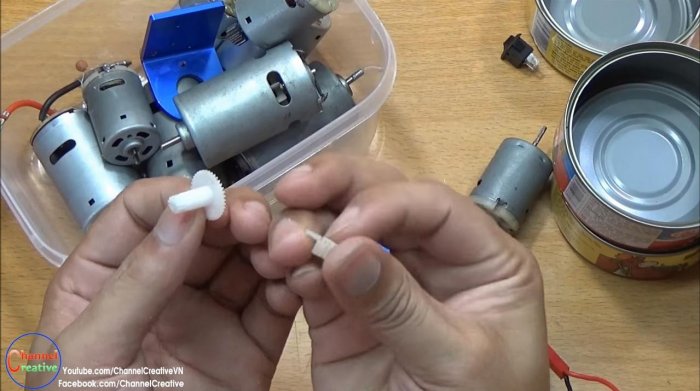

Чтобы передать крутящий момент от движка к крыльчатке, используем пластиковую шестеренку. Для нее расширяем отверстие подходящим по диаметру сверлом. Закрепить ее поможет эпоксидный клей.
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

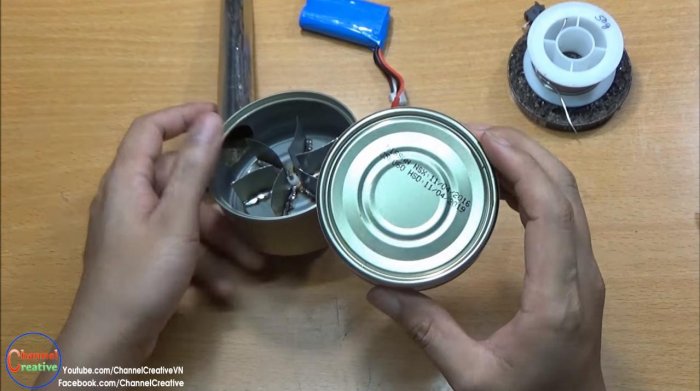

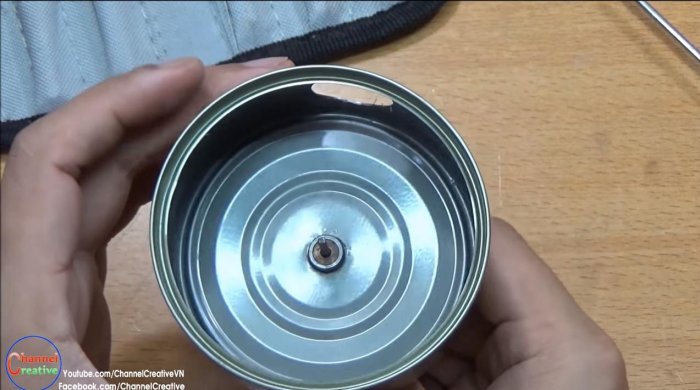

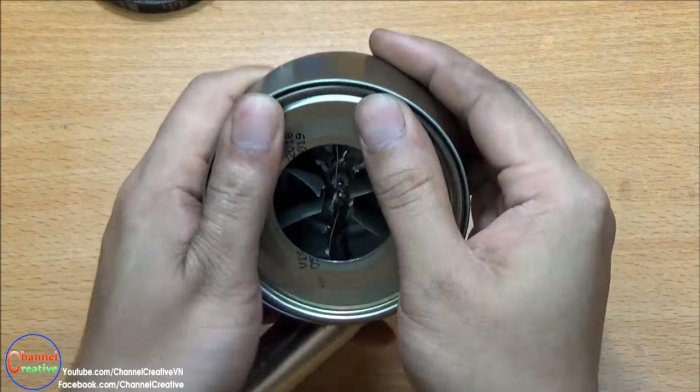

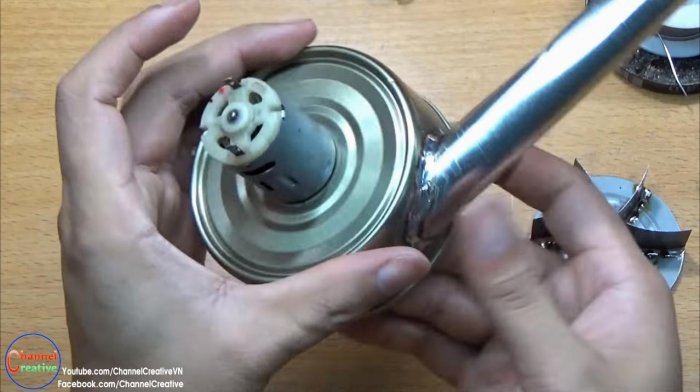

После высыхания эпоксидки собираем основную часть устройства. Закрепляем двигатель на саморезы, а после крепим и крыльчатку.
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Этап третий – наружная крышка и электрика

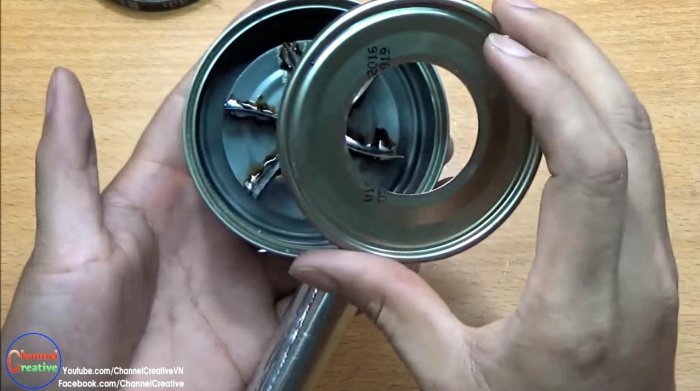

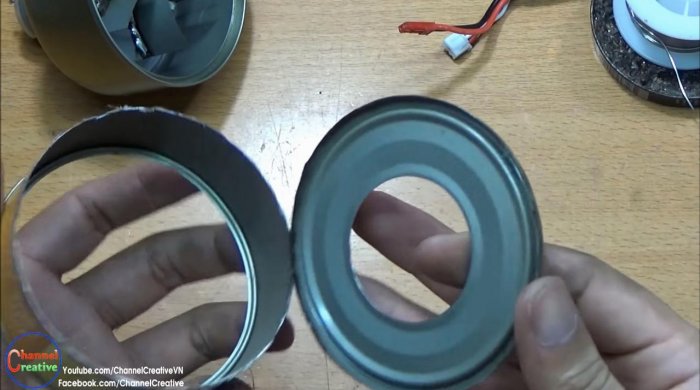

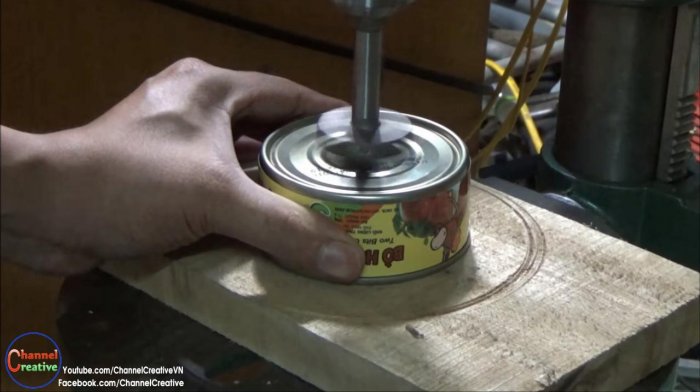

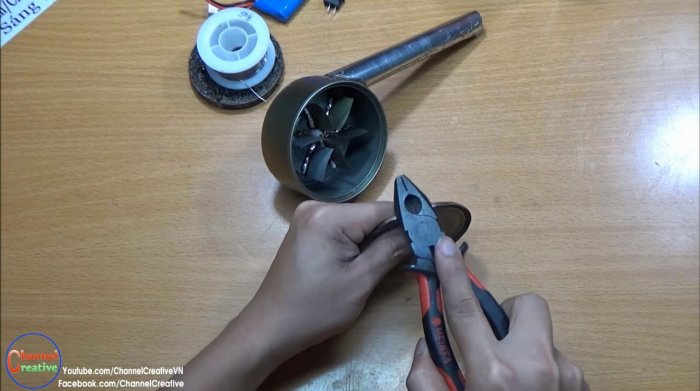

В третьей широкой банке выбираем мебельной фрезой середину в донышке. Обрезаем излишки так, чтобы осталось одна крышка, подходящая в качестве заглушки для корпуса.
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

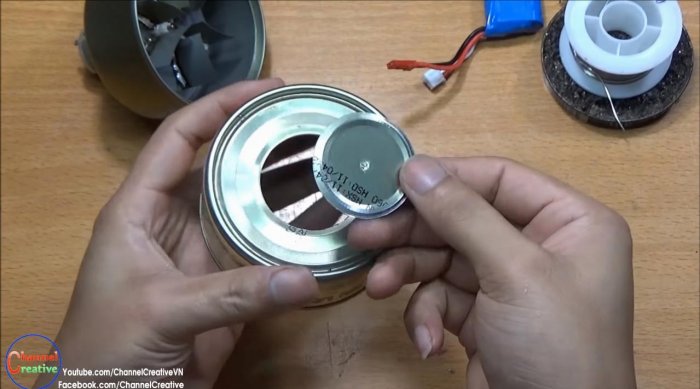

Сгибаем слегка края крышки плоскогубцами, и вставляем ее на место в корпус. Фиксируем соединение заглушки для надежности в нескольких местах паяльником.
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

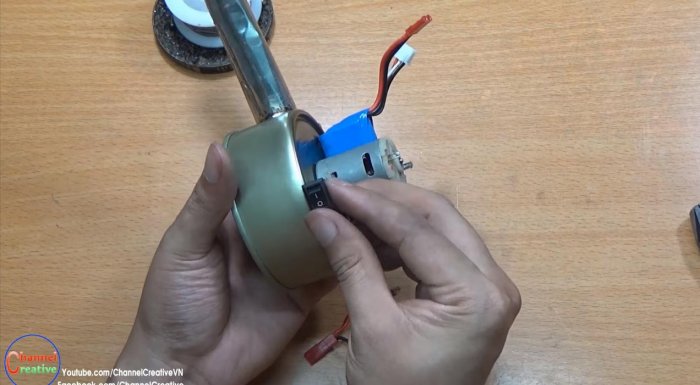

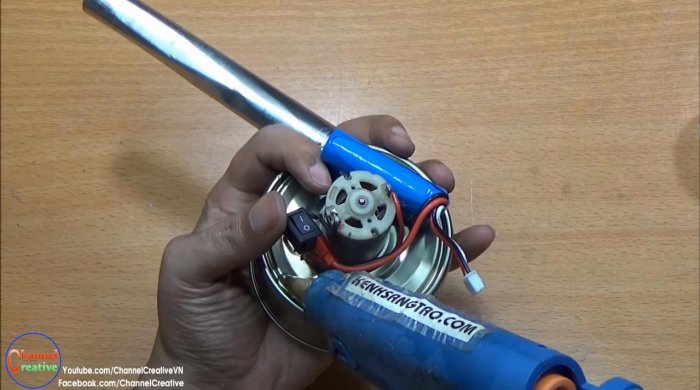

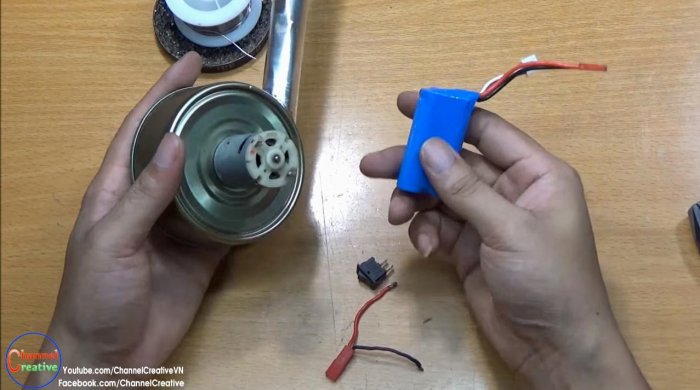

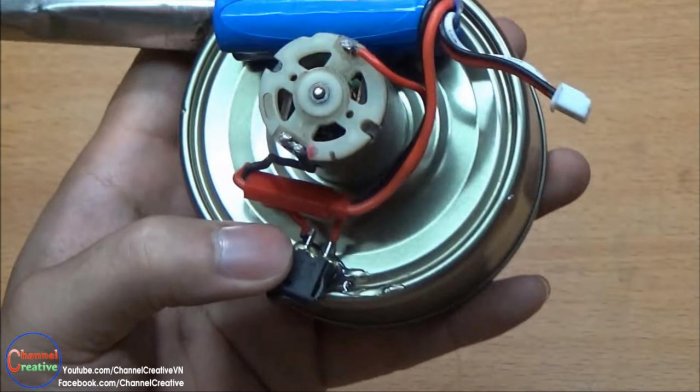

Электрическая схема этой самоделки простая. В ней участвует аккумулятор, у которого есть два выходящих контакта для подачи электричества на прибор (движок), и два входящих – для подзарядки. Припаиваем к двигателю два провода с разъемом под контакты аккумуляторов, и соединяем эти два элемента. Промежуточным звеном в цепи является кнопка. Кнопку-выключатель выводим на боковую поверхность корпуса, и приклеиваем горячим клеем. Также закрепляем и аккумуляторы.
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

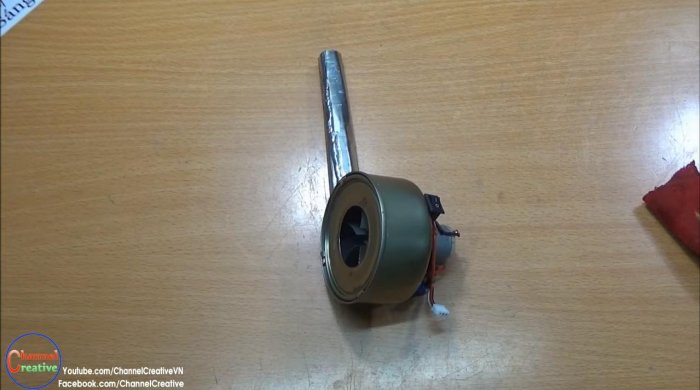

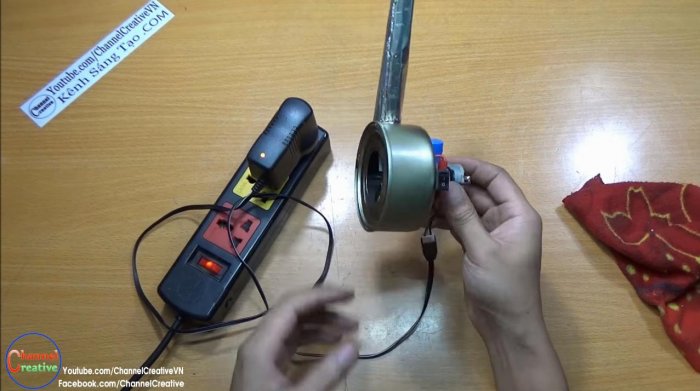

Устройство готово, теперь зарядить аккумуляторы через адаптер, и проверить его в действии.
Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Воздуходувка из консервной банки

Заключение

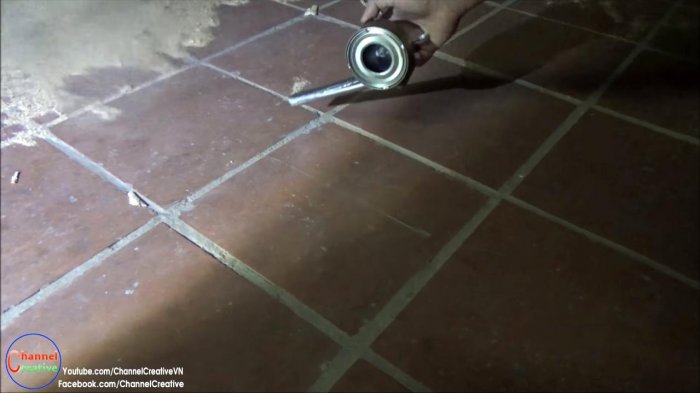

Такая незатейливая вещица способна довольно мощно выдувать воздух, сметая мусор со станков, рабочего стола или необходимой для работы поверхности. Конечно это не полноценное решения для уборки мастерской, и рано или поздно все ненужное придется смести в урну. Но когда речь идет об экономии времени, а компрессор занят, такая воздуходувка будет как нельзя кстати. Всем удачи и пока!
