Требуемые материалы
Поскольку я планирую возить гриль на кузове пикапа, да и места для хранения у меня не так много, то за основу взял бочку на 75 л. Такой объем встречается довольно редко. В большинстве магазинов вам предложат 50, 100 и 200 л. Иногда можно найти и 60 л, что тоже большая удача.
Из материалов я использовал:
- бочка 75 л (0,39 на 0,62 м);
- уголок 10х10 мм – 9,5 м;
- квадрат 25х25 мм – 4,2 м;
- уголок 25х25 мм – 0,5 м;
- прут гладкий 12 мм – 9,5 м;
- металлическая полоса 30 мм – 0,3 м;
- толстая жесть или листовой металл 0,7х 0,6 м;
- дверные петли под приварку – 6 шт.;
- мебельные петли – 2 шт.;
- труба 50 мм – 0,17 м;
- болты М6 – 15 шт.;
- гайка М6 – 13 шт.;
- кольца под цепь – 2 шт.;
- металлическая цепь – 1 м;
- доска 10х120 мм – 2,8 м;
- деревянный черенок, как от лопаты – 0,14 м;
- лямка под навесной дверной замок – 1 шт.
- краска термостойкая – 1 баллончик.
Конечно, материалов нужно много, но я люблю работать с металлом, поэтому меня это не остановило. Если вы не сможете достать бочку на 75 л, то придется провести перерасчет материалов под нее, что будет не сложно, если вникнуть в задачу.
Изготовление гриля из стальной бочки своими руками

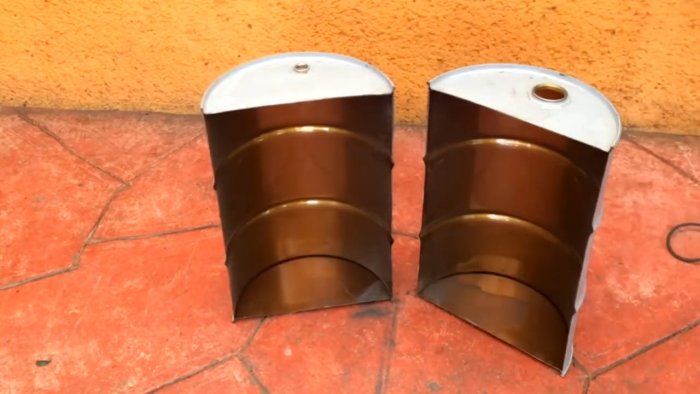

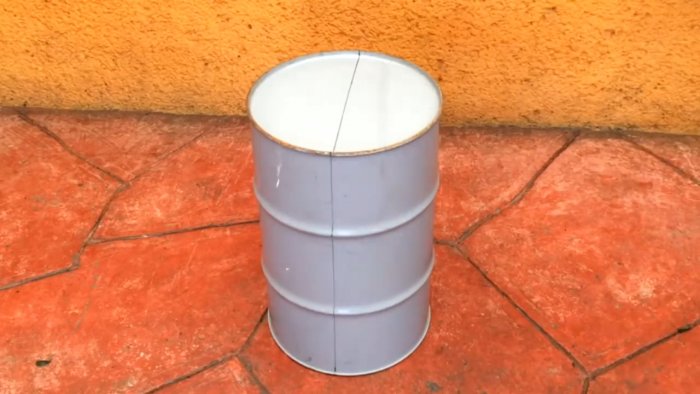

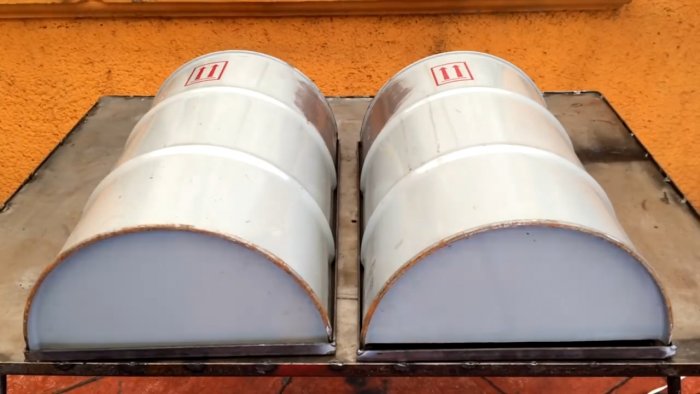

Первым делом нужно разрезать бочку вдоль на 2 ровные половины. Важно соблюсти точность, поскольку в противном случае каждый дальнейший отрезок уголка или прута придется замерять по месту, что усложнит задачу. После разметки я разрезал все болгаркой.

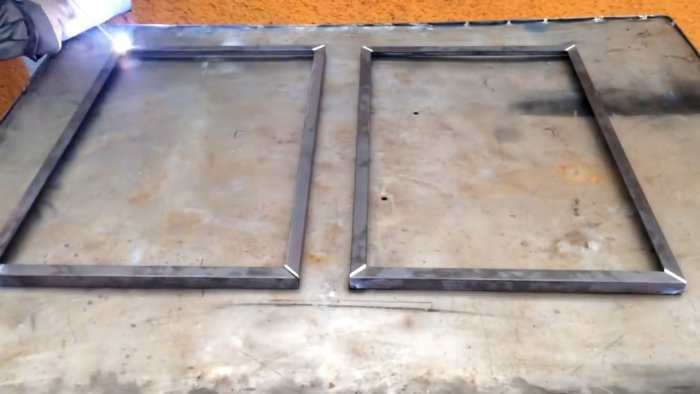

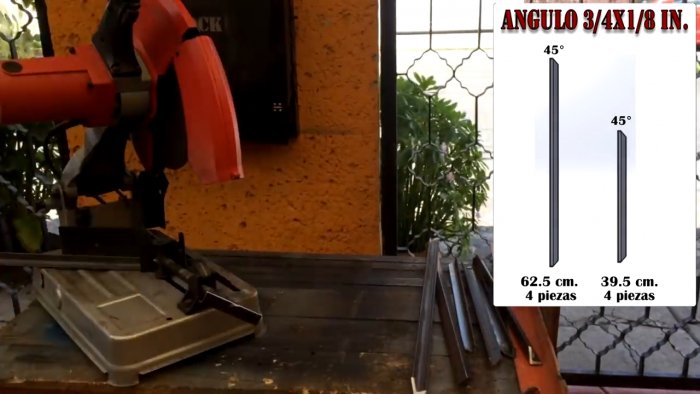

Далее нужно сделать 2 рамки из узкого уголка. Потребуется 4 отрезка по 62,5 см и 4 по 39,5 см. Торцы заготовок срезаю под 45 градусов. Выставляю обрезки на ровной поверхности, проверяю угольником и свариваю.

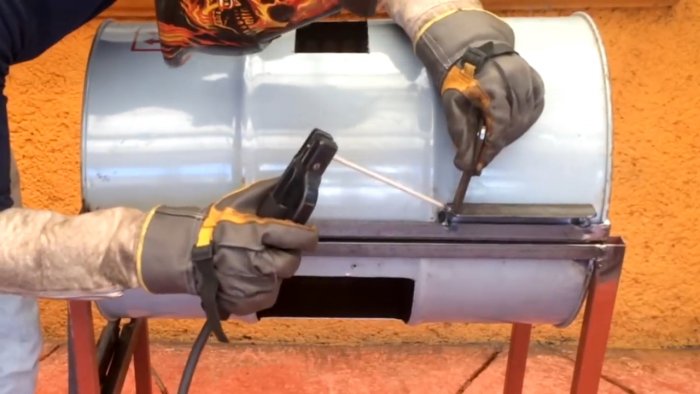

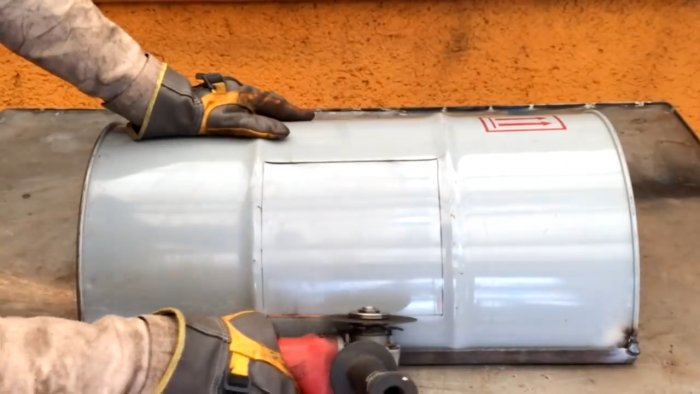

Далее устанавливаю рамки на половинки бочки и привариваю по уголкам. Бочка тонкая, поэтому можно прожечь металл. Чтобы не наделать дыр варю точками.

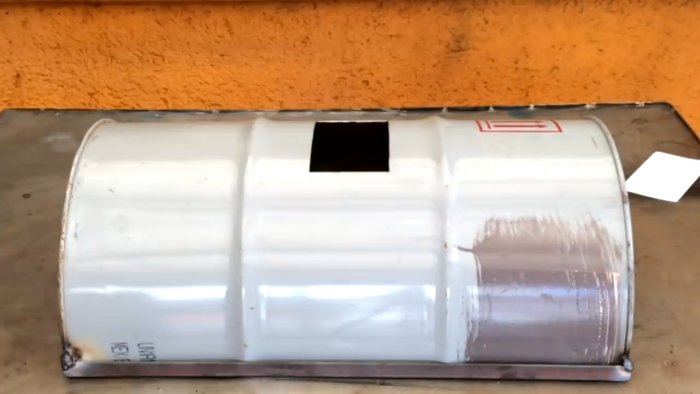

В одной из половин бочки вырезаю болгаркой произвольное, но аккуратное окно, сквозь которое потом будет входить воздух для поддержания жара. Также оно поможет при сбросе пепла. Срезанный металл не выбрасываю, он еще потребуется для дверцы.
На второй половинке нужно сделать окно под дымоход. Оно режется по центру. Можно срезать даже меньше чем у меня, поскольку все равно дым потом будет уходить через тонкую трубку.

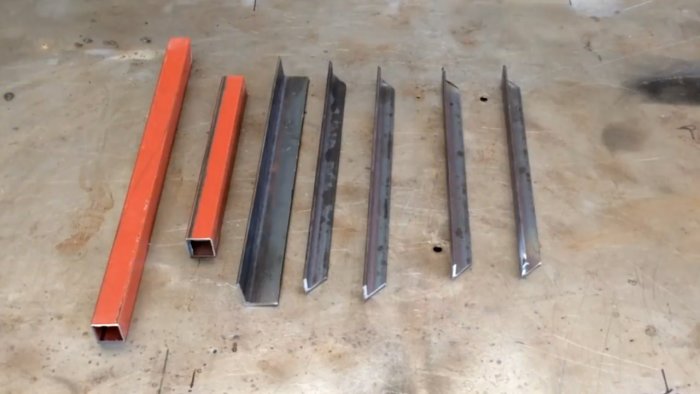

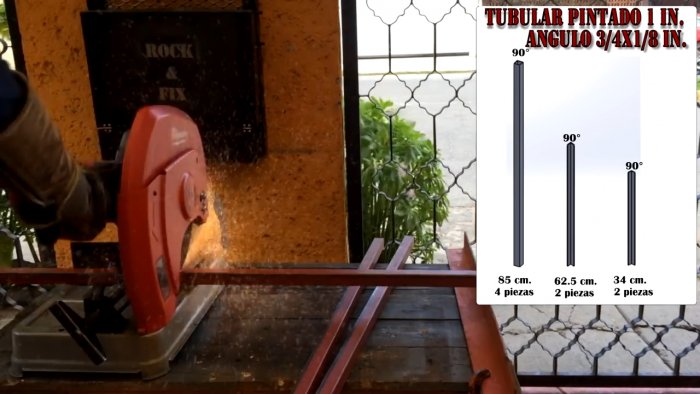

Дальше готовлю подставку. Режу 4 ножки из квадрата сечением 25х25 мм по 85 см. Также потребуется 2 отрезка с тонкого уголка по 62,5 см и 2 по 34 см. Уголки и квадрат раскраиваю под 90 градусов.

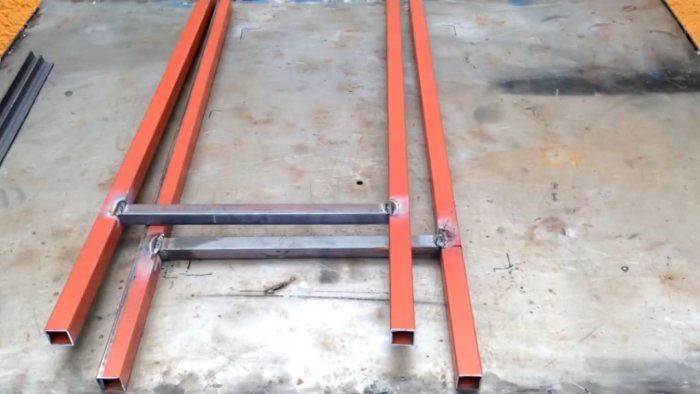

Увариваю тонкий уголок между ножками. Для точности использую магнитные шаблоны 90°. Отступ от края 25 см.

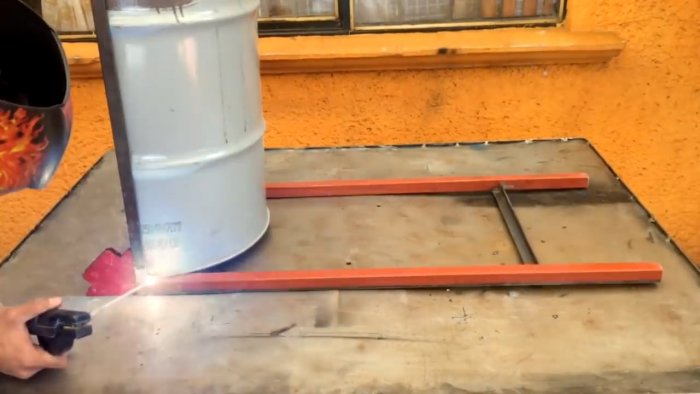

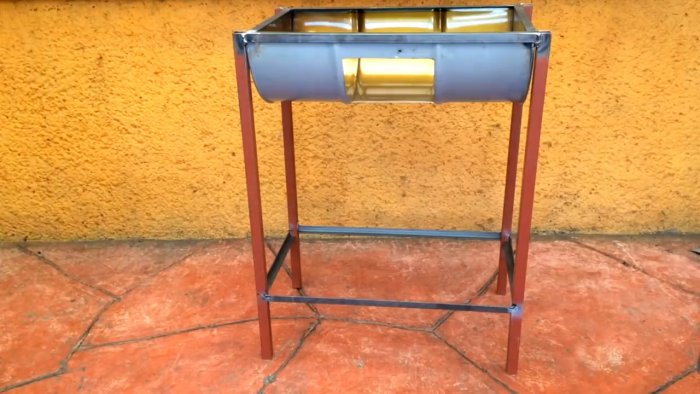

Полученные ножки с перемычками привариваю к нижней части бочки с большим окном. Здесь очень важно соблюсти точность.

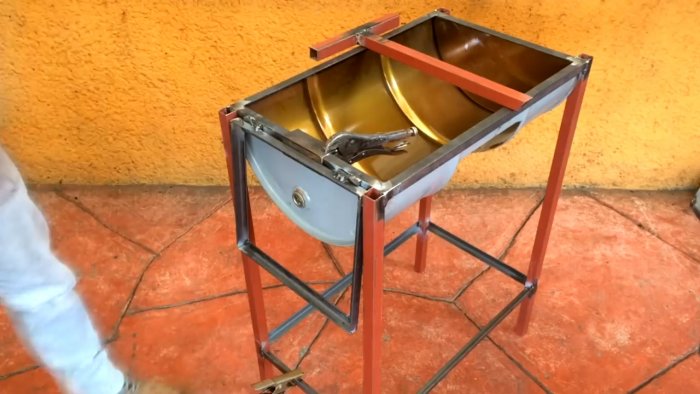

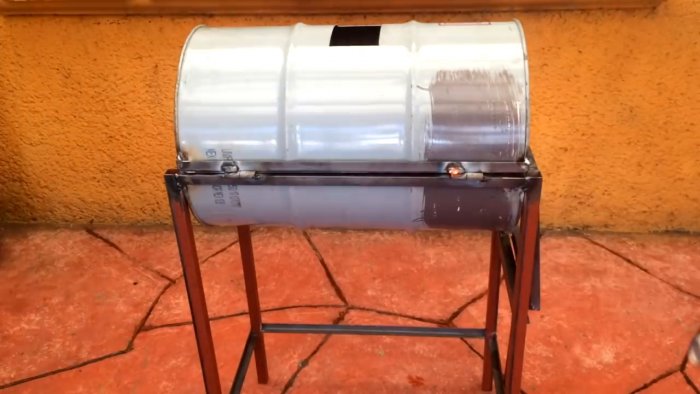

Устанавливаю почти готовый гриль на стойку и добавляю длинные перемычки. Это уже проще.

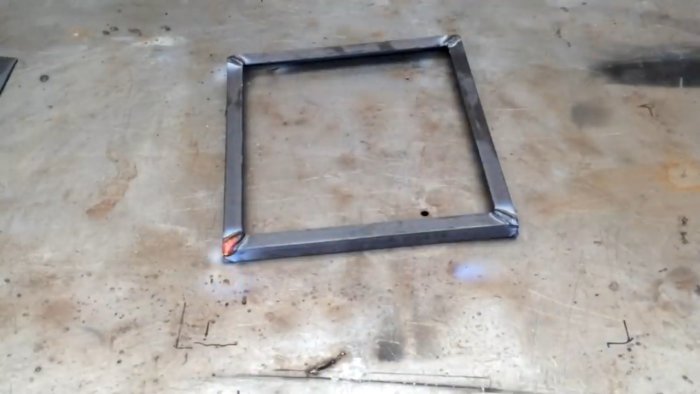

Теперь перехожу на складную боковую полку с откидной подставкой. Для этого потребуется подготовить квадратную рамку с узкого уголка. Режу 4 заготовки под 45 градусов по 33 см и свариваю их между собой.

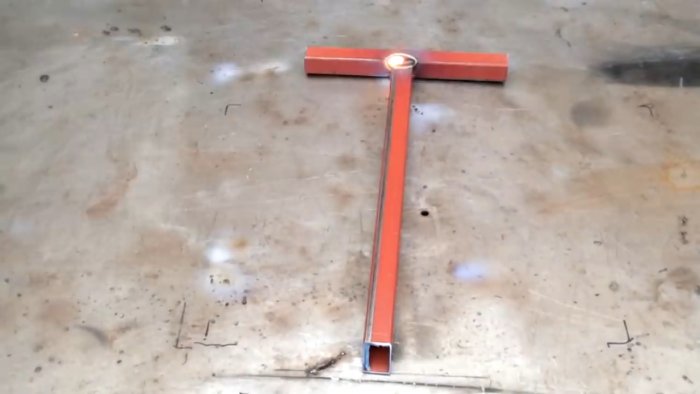

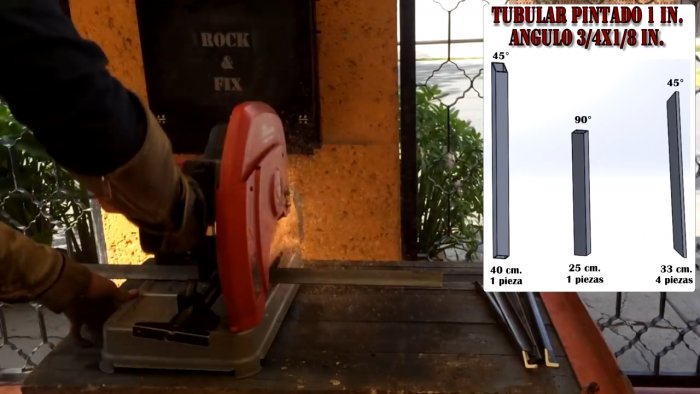

Готовлю откидную подставку. Для нее потребуется раскроить квадрат 25х25 мм. Один отрезок на 40 см, а второй на 25 см. У большей заготовки нужно спилить один конец под 45 градусов. Свариваю из них Т-образный упор. Сторона с обрезанным углом, должна быть лицевой.

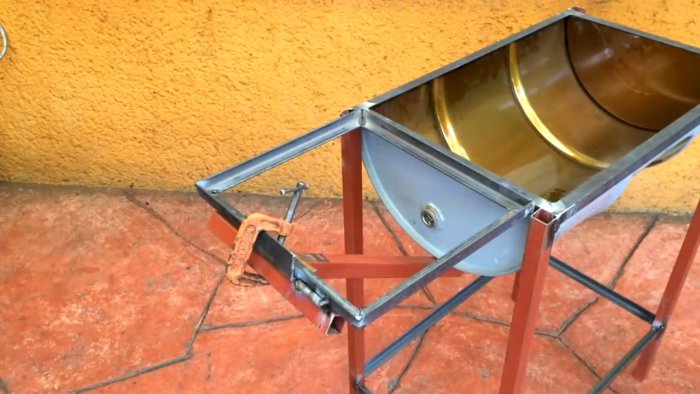

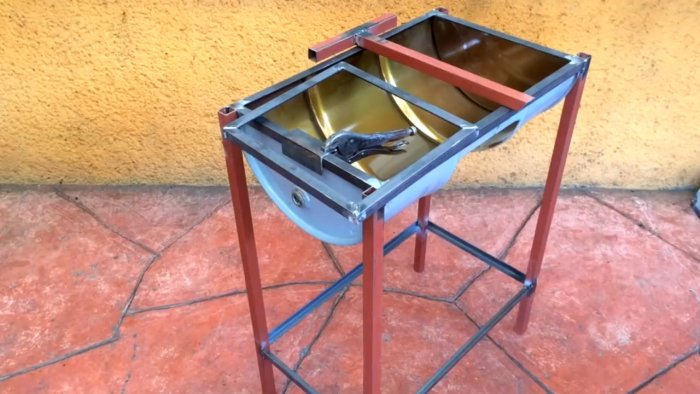

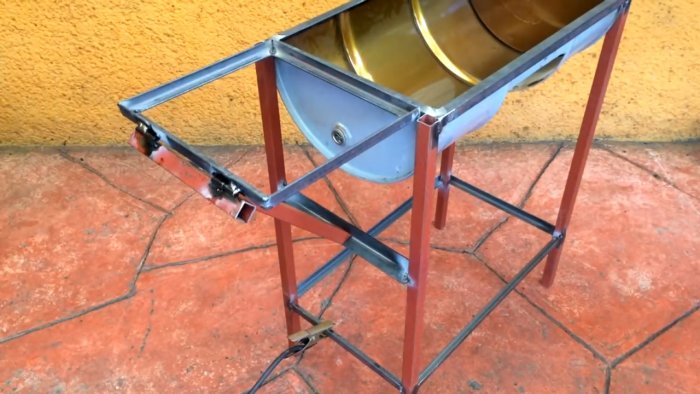

Теперь привариваю рамку полки к боковине гриля через 2 дверные петли. А потом к ней фиксирую упор, также через 2 петли.
Отрезаю от широкого уголка заготовку на 34 см. Она будет останавливать ножку откидной полки. Примеряюсь и привариваю.

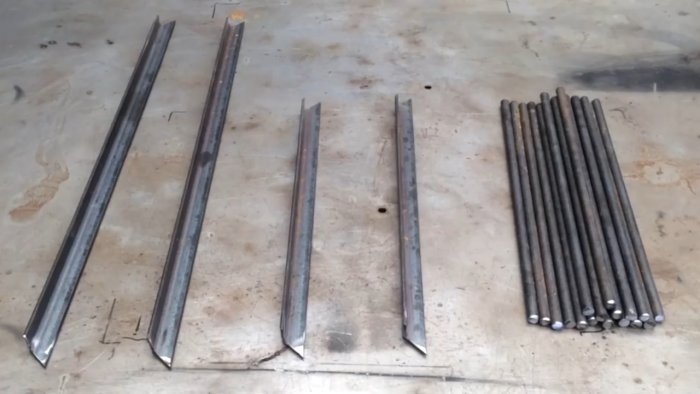

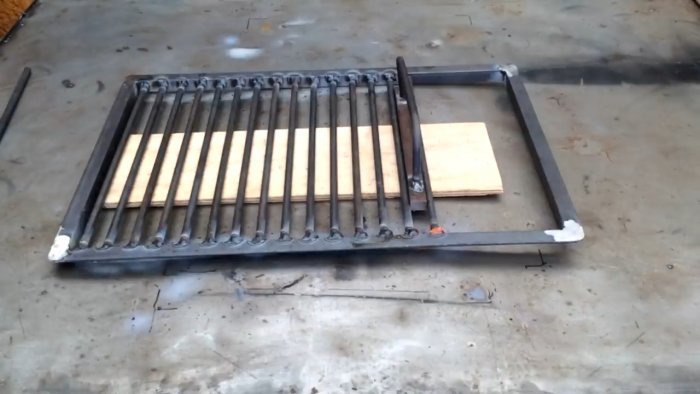

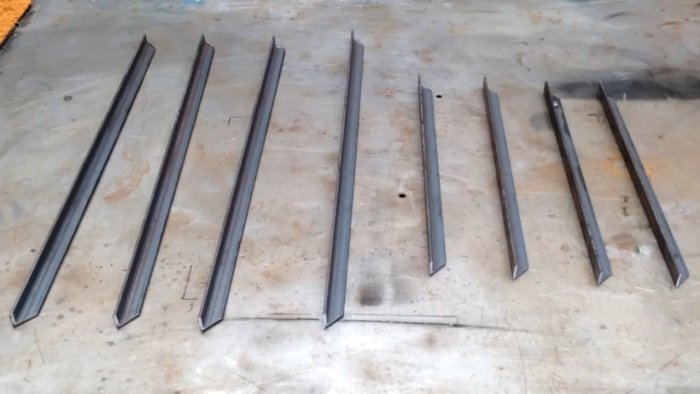

Теперь пришла пора решетки. Нарезаю узкий уголок для рамки. Нужно 2 заготовки по 58,5 см и 2 по 35,5 см. Все под 45°, но теперь острый угол на срезе делаю наоборот, чтобы рамка была внешней, а не внутренней, как предыдущие. Также сразу подготавливаю пруты для решетки. Я применил 17 прутков. После подготовки опять начинается сварка.

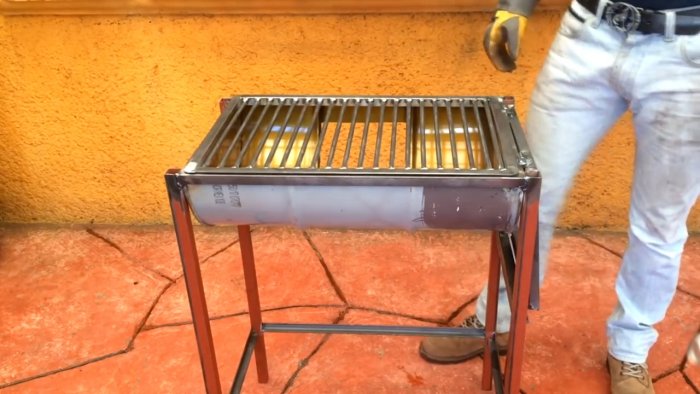

Устанавливаю решетку и привариваю крышку гриля через 2 дверные петли. Все нужно перепроверить, чтобы закрывалось полностью.
Делаю ручку для крышки. Сначала готовлю отрезок широкого уголка длиной 15 см, а потом привариваю к нему под 90° 2 полосы по 14 см. На их концах сделал отверстия под болты, чтобы потом удерживать деревянную рукоятку. Ручку ввариваю в крышку справа.

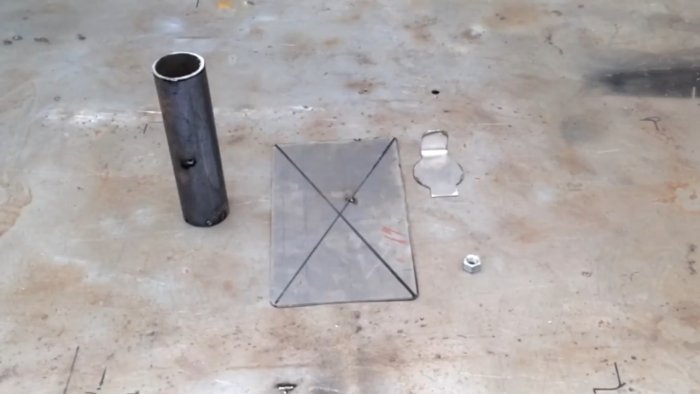

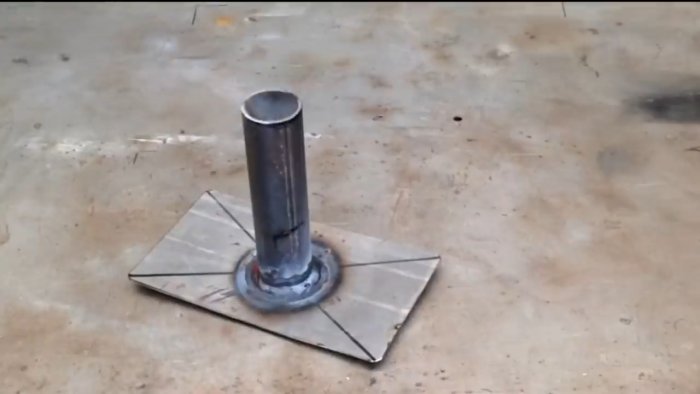

С угла металлического листа 0,7х 0,6 м отрезаю заплатку, закрывающую окно в крышке для дымохода. По ее центру делаю отверстие и ввариваю трубу. К ее краю также нужно подварить гайку. Нужно сохранить резьбу, поскольку на ней будет потом удерживаться заслонка. Наложил заплатку на окно, сделал 2 отверстия сквозь нее и стенки крышки, потом стянул все болтами с гайками.

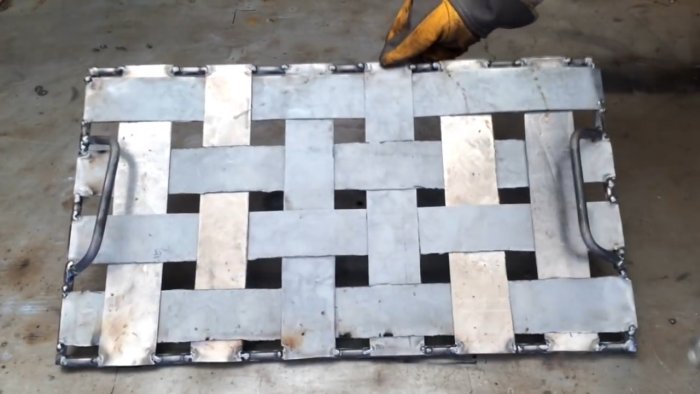

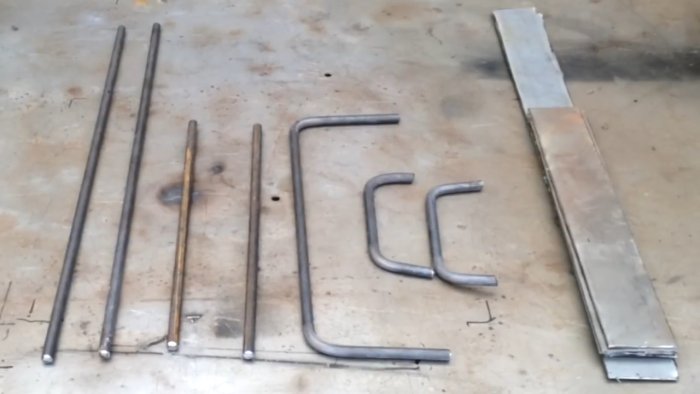

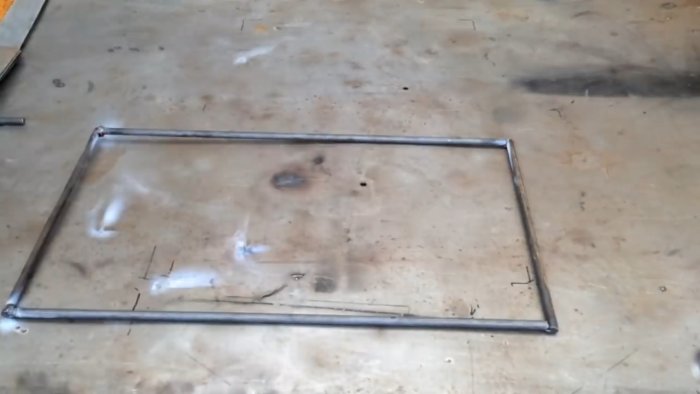

Готовлю нижнюю решетку для угля. Для этого свариваю рамку из прута. Использую 2 заготовки размером 60 см и 2 по 33 см. Короткие прутки вставляю между длинными. Далее нарезаю стальной лист на полосы шириной по 6 см. Выходит 10 полосок. Из них 4 на 60 см, а 6 покороче, поскольку я уже брал из этого листа материал для заплатки дымохода. Привариваю полоски накрест, переплетая между собой, оставив зазор для воздуха. Также выгибаю 2 ручки из прутков по 30 см и ввариваю по бокам колосников.

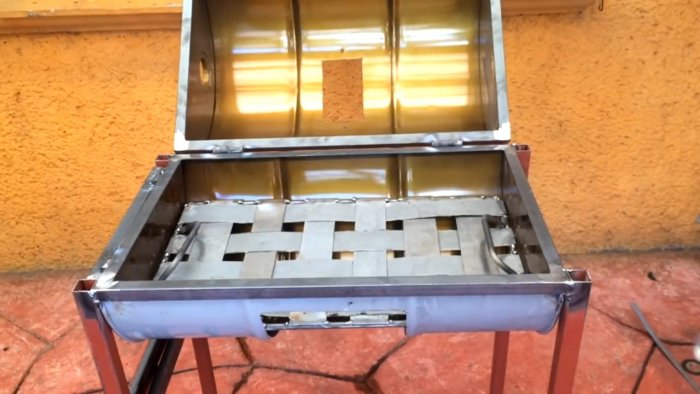

Теперь ставим решетки последовательно для наглядности.

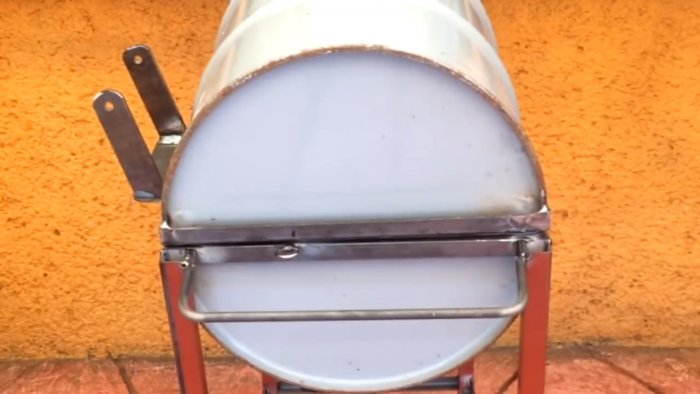

Теперь делаю большую боковую ручку из изогнутого прута длиной 60 см. Привариваю ее по всей длине боковины ко дну гриля. Также сразу закрепляю кольца для цепи. Одно на дне, а второе на крышке.
Когда главные металлические детали поставлены, пора провести покраску. Нужно использовать только термокраску. Мне хватило аэрозольного баллончика.

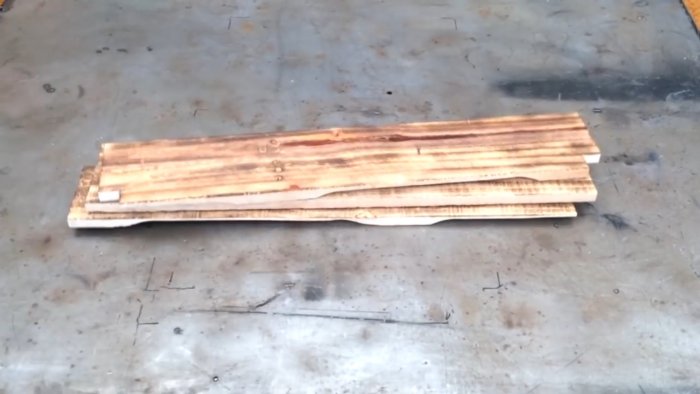

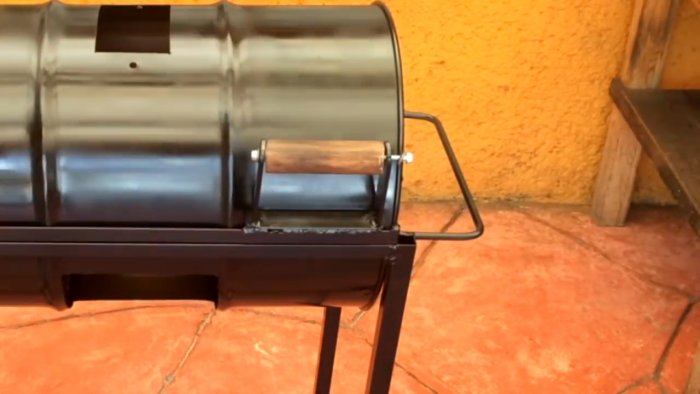

Нарезаю доску на 3 отрезка по 32 см и 3 по 61 см. Начинаю застилать полку сбоку и на стойке, которая получилась из перемычек. Для крепления просверливаюсь сквозь доску и уголок и стягиваю все болтом с гайкой. Крайние планки немного шире, поэтому их нужно подтесать. Также беру черенок на 14 см и фиксирую болтами к ручке крышки.

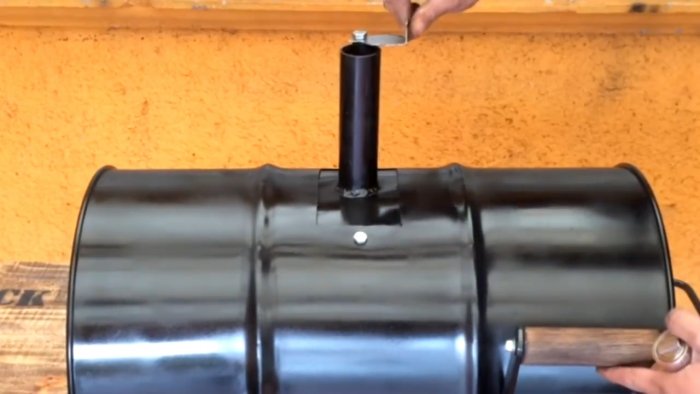

Вырезаю заслонку для дымохода из обрезка полосы от нижней решетки. Она закрепляется болтом к ранее приваренной на трубе гайке.
Теперь с помощью мебельных петель и заклепок монтирую ранее вырезанную дверцу из дна. Ее вполне можно было бы и приварить, но у меня больше не было больших петель, все ушло на крышку и откидную полку.
Чтобы дверца закрывалась, ставлю на нее лямку для навесного замка. Здесь тоже использовал заклепки.

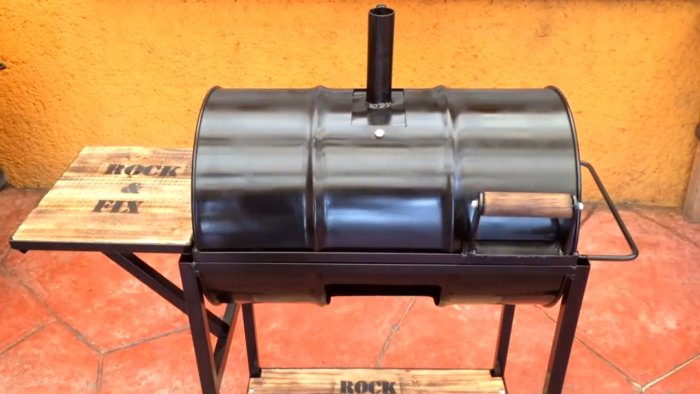

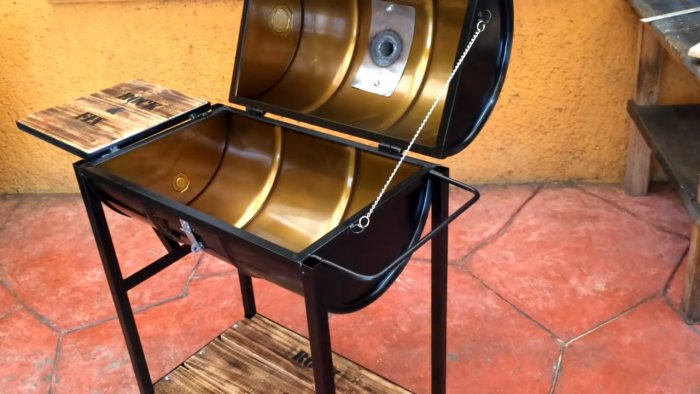

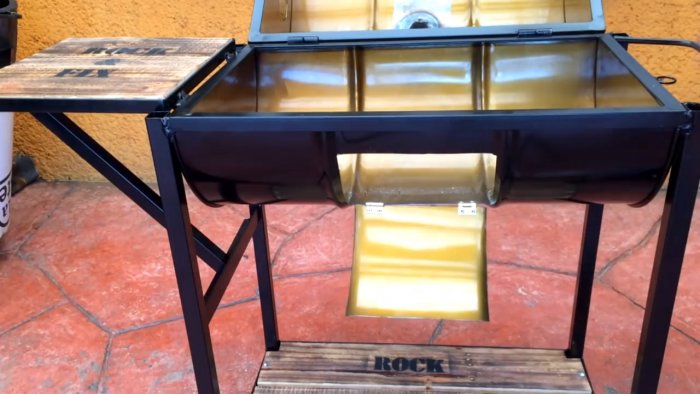

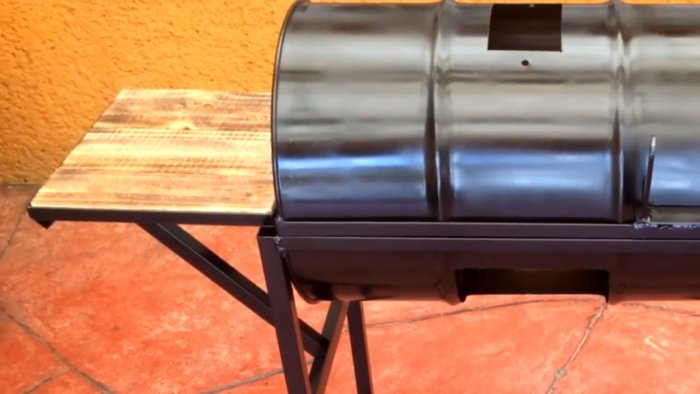

Теперь все готово, можно ставить решетки и ограничивающую цепь.
Получилось вполне неплохо. Я выбирал хорошую краску, поэтому она держится даже после испытания гриля. Для тех, кто будет делать так же, хочу посоветовать выбрать металл для колосников потолще. Мне скорей всего придется позже их переварить. Благо, что все съемное и там работы на час-полтора.
