Отопление гаражей и мастерских большая проблема, которая обычно решается покупкой заводского твердотопливного котла. Я предлагаю иное решение – изготовление отопительной батареи на дровах из четырех газовых баллонов. Такая печка вполне сможет обеспечить теплом помещение на 70 квадратных метров.
Материалы
- газовые баллоны на 50 л – 4 шт.;
- арматура 12 мм – 5 м;
- квадратный профиль 15х15 мм – 1,5 м;
- квадратный профиль 20х20 мм – 8 м;
- строительная шпилька 8 мм – 0,4 м;
- декоративные стальные шары для заборов и ворот – 2 шт.;
- оцинкованный металлопрофиль 2х1 м – 2 листа;
- толстостенная стальная труба 120 мм – 30 см;
- толстый листовой металл от 2 мм – 90х15 см;
- гайки М8 – 20 шт.;
- болты М8 70 мм – 4 шт.;
- шайбы 32 мм – 4 шт.
Подготовка баллонов
Работа с газовыми баллонами требует строгого соблюдения техники безопасности. Я их разбираю не в первый раз, поэтому имею представление об очередности действий. Сначала нужно убедиться, что газ закончился.
Далее нужно выкрутить краны. Для этого потребуется разводной ключ. Чтобы облегчить усилия я насаживаю трубку на рукоятку ключа. Получается длинный рычаг, который позволяет без проблем скручивать краны.

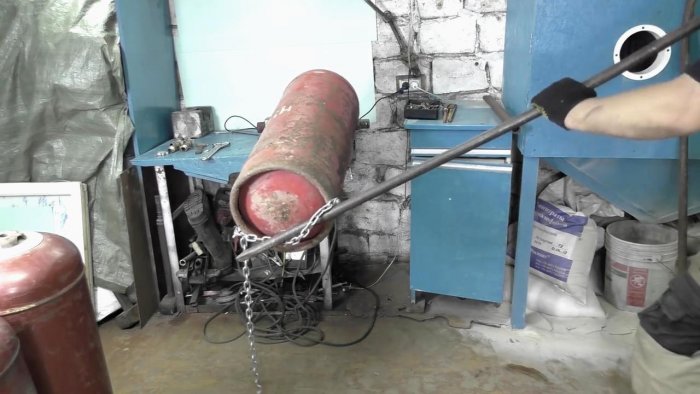

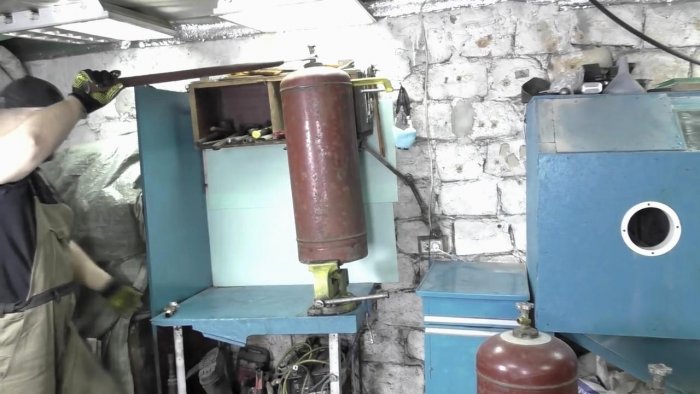

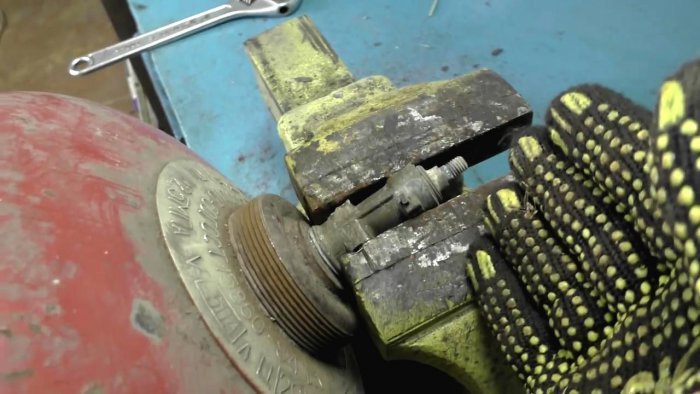

Бывает, что кран прикипел, и открутить его не получается. В этом случае придется немного повозиться. Я зажимаю кран в тисках, устанавливая баллон горизонтально, дном к себе и просверливаю в его нижнем ободке 2 сквозных отверстия друг напротив друга. В них вставляю болтики, и зажимаю отрезок стальной цепи. После этого завожу строительный лом за цепь и выкручиваю баллон с крана.
После я сливаю со дна баллонов газолин. Это жидкое вещество горит не хуже бензина, поэтому перед работой его нужно удалить. Просто переворачиваю баллоны, и выливаю газолин в тазик.

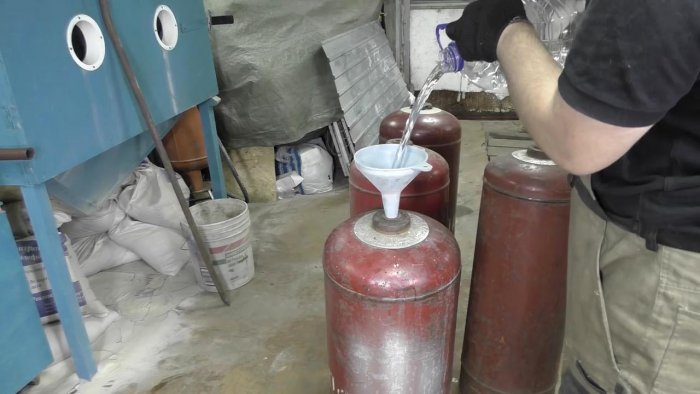

Для отопительной батареи потребуется срезать со всех баллонов горловину, а у двух дополнительно отделить дно. В дальнейшем баллоны будут сварены в 2 длинные трубы. Чтобы обезопасить процесс в баллоны нужно залить воду до самой горловины. Это исключит появление взрывоопасных испарений.
Дополнительно всегда проверяю наличие тонкой горючей пленки газолина на поверхности воды. Беру бумагу, макаю в горловину баллона, отхожу на безопасное расстояние и поджигаю. Если мокрая бумага загорается, то нужно сливать воду и заливать новую. Если не горит, то можно резать.

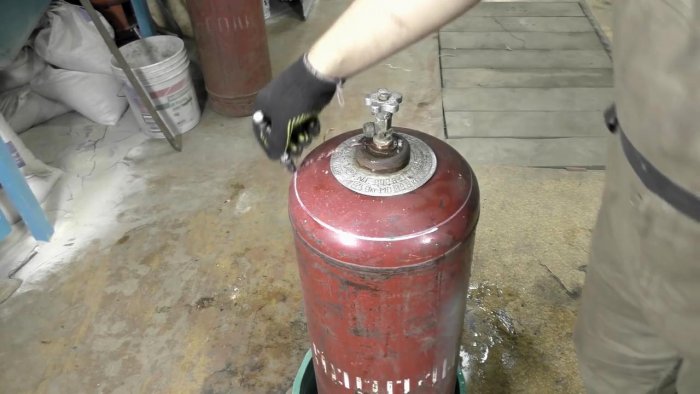

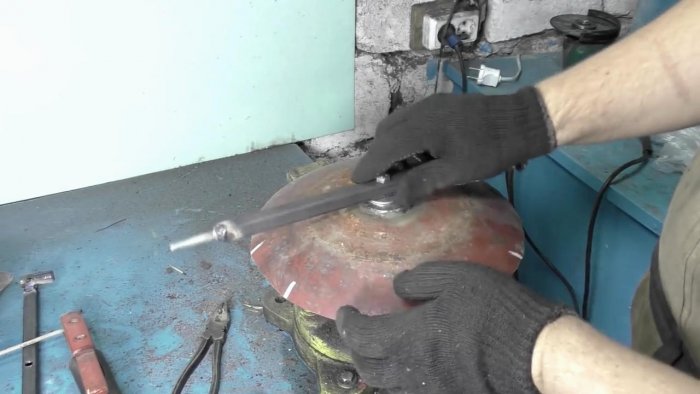

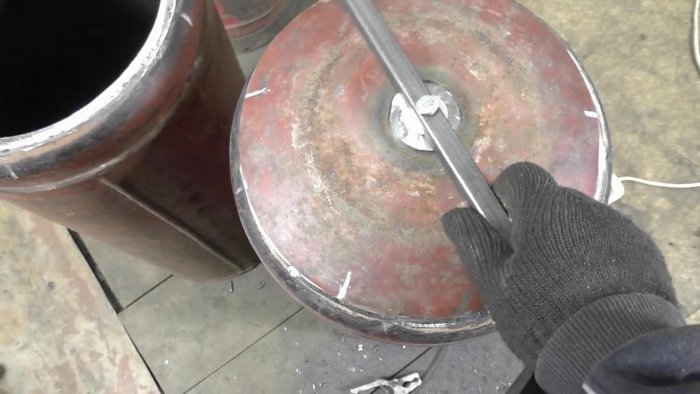

Перед резкой провожу разметку на двух баллонах. Срезанная крышка в дальнейшем будет применена в качестве дверцы, поэтому нужно соблюсти симметрию. Беру белый маркер и кусочек проволоки. Временно слегка вкручиваю на место кран для фиксации, после чего креплю на нем проволоку и ней как плечом импровизированного циркуля рисую окружность для среза.

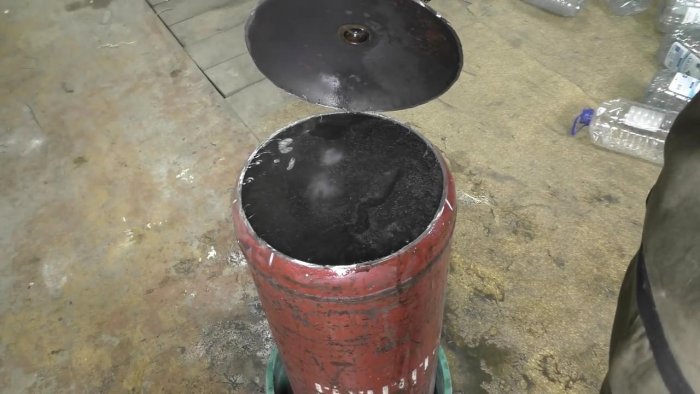

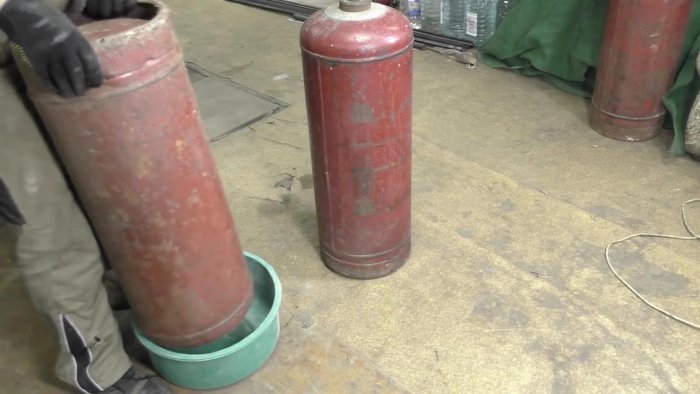

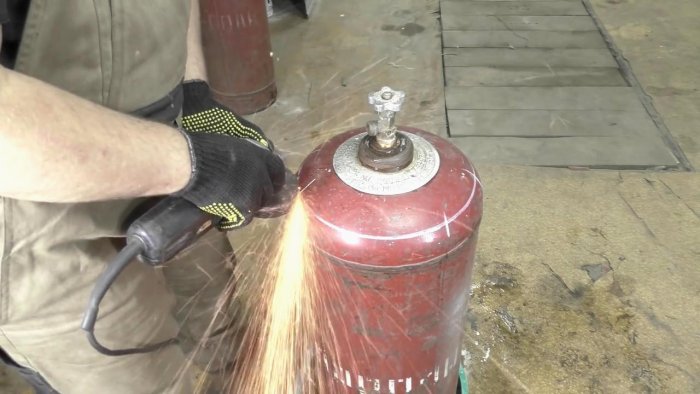

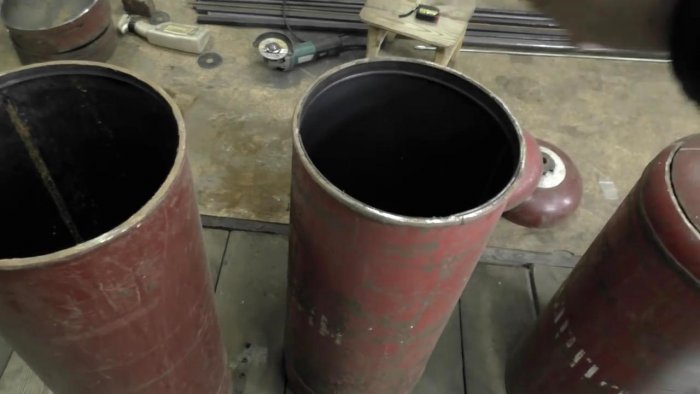

Чтобы не заливать пол в гараже, перед резкой я ставлю баллон в тазик. Беру болгарку и аккуратно режу горловину по линии. После сливаю воду и еще провожу обрезку по нижнему заводскому сварному шву.

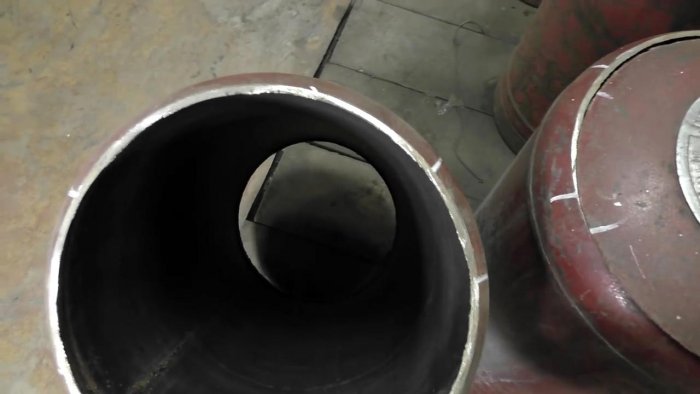

В оставшихся двух баллонах рез делаю только по верхнему сварному шву, дно оставляю, поскольку оно пригодиться.
Изготовление батареи

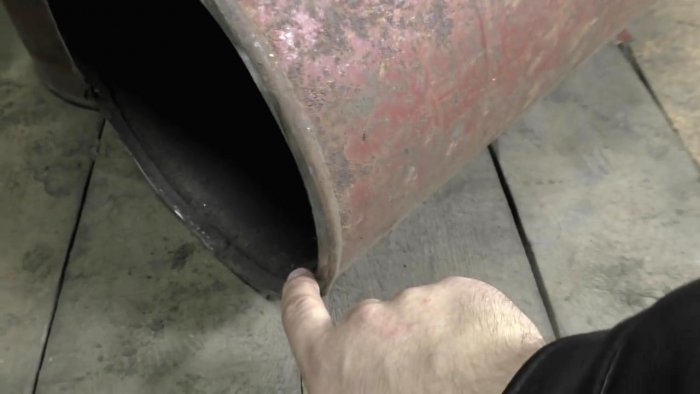

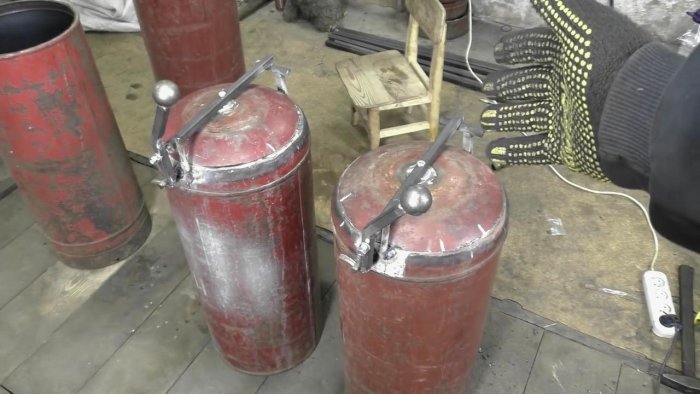

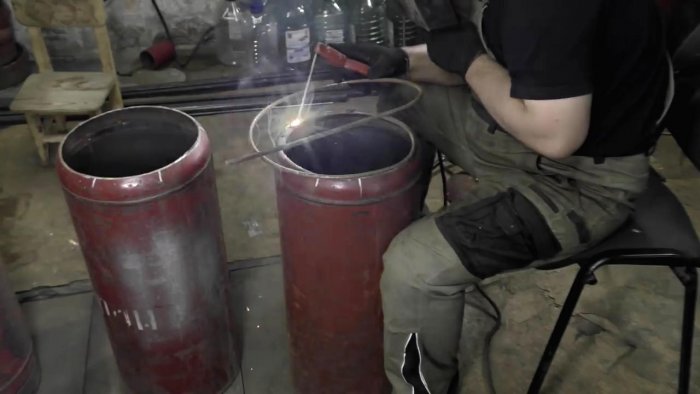

Подготовив баллоны нужно сделать дверцы. Для них беру верхние крышки, которые срезал по маркеру. Поскольку они не совсем плотно прилегают к стенкам трубы из баллона, то нужно на ободок батареи по кругу приварить стальной пруток. Я использовал гладкую арматуру на 12 мм. Брал целый кругляк, выгибал и варил по месту, потом лишнее отрезал.

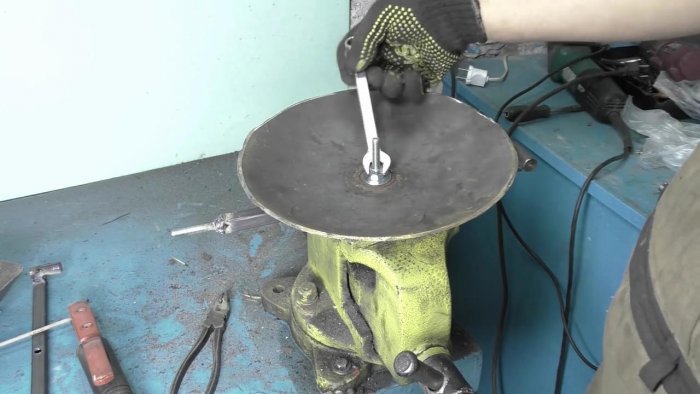

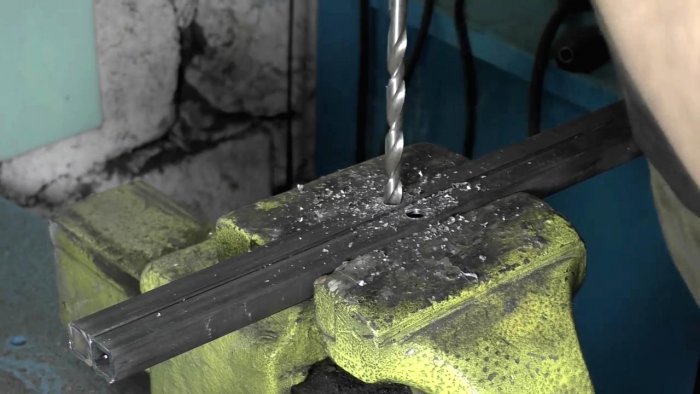

Для запорного механизма дверцы готовлю сначала отрезок квадрата 15х15 мм длиной 32 см. Делаю по центру сквозное отверстие, чтобы зафиксировать его болтом к посадочному гнезду выкрученного крана.

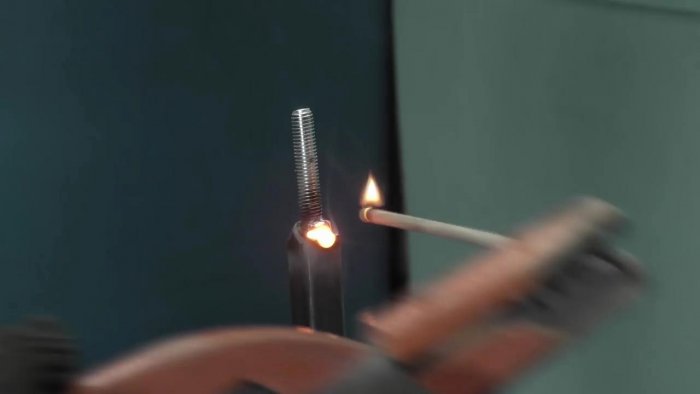

С одной стороны торца отрезка привариваю болт М8. Поскольку на этот узел будет идти нагрузка, да и немалое температурное воздействиями, поэтому провариваю тщательно. На втором краю квадрата навариваю массивную дверную петлю от калитки.
Прикручиваю заготовку к дверце болтом. Чтобы он не проваливался, ставлю толстые шайбы. Тонкие не подойдут, поскольку прогорят.

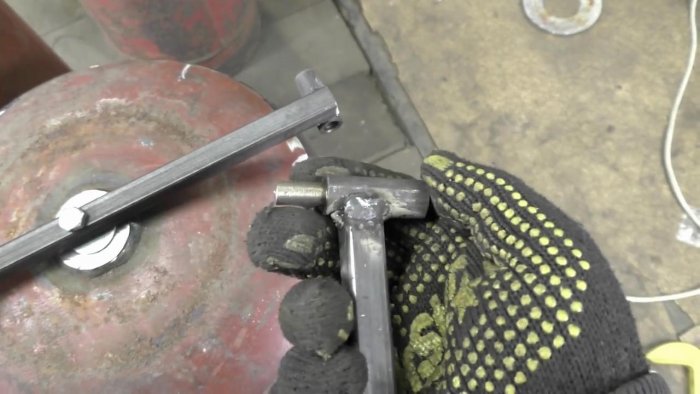

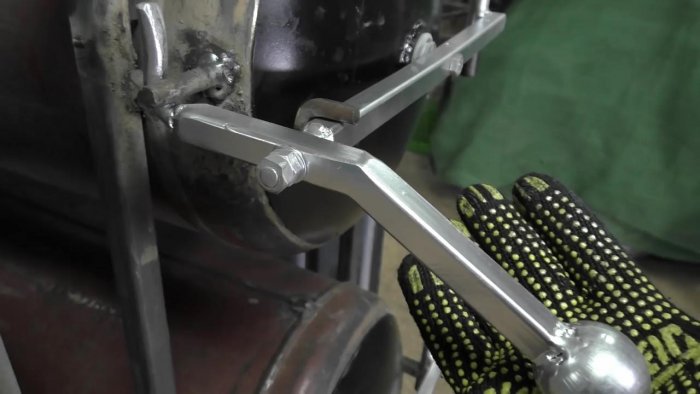

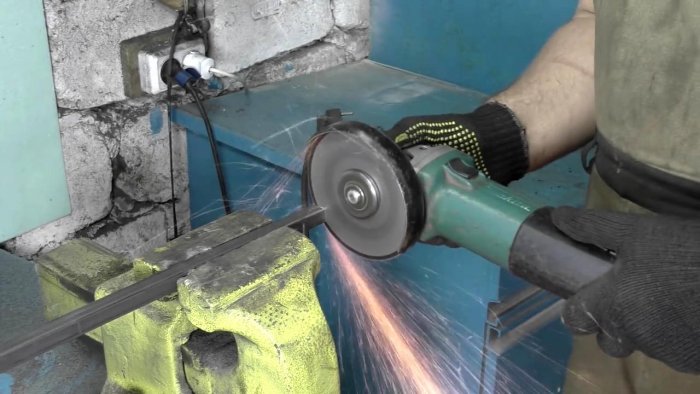

Беру тонкий квадрат и делаю на нем отметки, на расстоянии 10 и 19 см от края. На первой делаю надрез не до конца. По нему сгибаю квадрат, покуда позволяет надрез. Далее отрезаю заготовку по второй отметке.

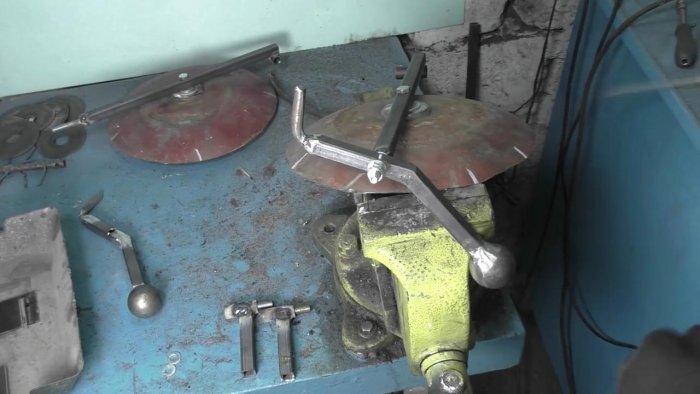

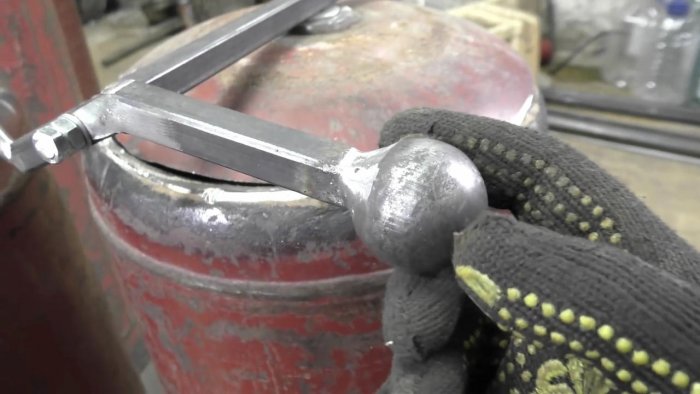

Снова беру сварку и свариваю надрез на изгибе. Привариваю на конце большей половинки стальной шар для ворот. На коротком плече изгиба варю небольшой загнутый под 45 градусов пруток. Угол прутка противоположный перегибу самого квадрата.
Делаю сквозное отверстие на полученной заготовке со стороны прутка на расстоянии 3 см от изгиба квадрата. Далее креплю заготовку к наваренному болту на дверце.

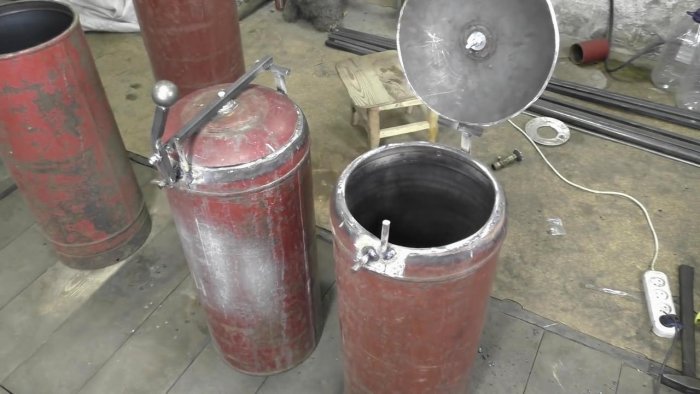

Вторую часть петли навариваю на отрезок тонкого квадрата длиной в 8 см и привариваю его к самому баллону. Теперь дверца может без проблем удерживаться.

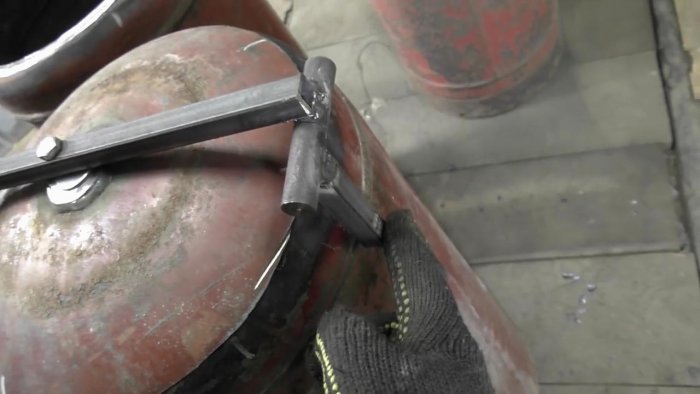

Для фиксации запорного механизма, также привариваю к баллону 2 коротких отрезка кругляка по 6 см. Параллельный стойке завесы на баллоне служит направляющей, а перпендикулярный фиксирует крючок механизма.

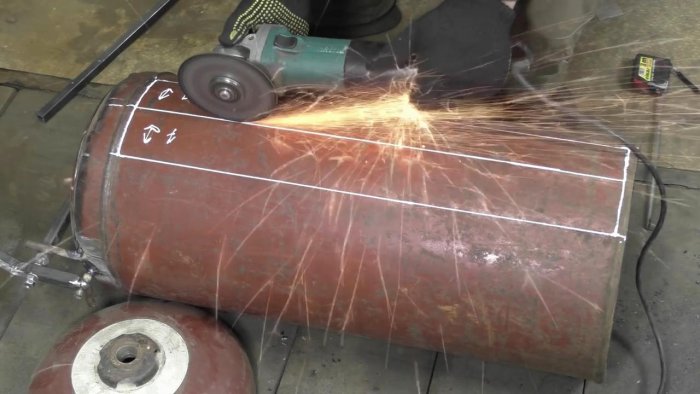

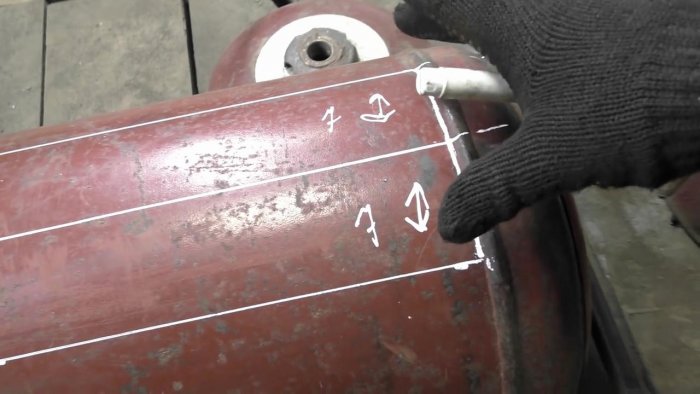

После подготовки двух дверец, нужно сделать зольник на одном баллоне. Для этого на боковине, которая в дальнейшем будет дном батареи, делаю разметку. Сначала провожу центральную продольную линию от верхнего сварного шва до нижнего, а потом с отступом по 7 см еще 2 боковые линии. Все линии не довожу несколько сантиметров до нижнего сварного шва. Далее вырезаю их болгаркой. У меня получается 2 полосы металла.

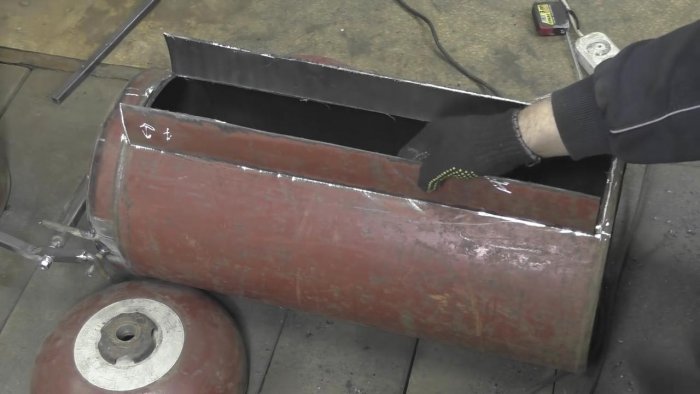

Полученные полоски использую для получения зольника. Просто привариваю их под 90° по линии старого среза.
Далее беру листовой металл и навариваю его на дно полученного зольника. Также раскраиваю из этого же листа 2 заготовки, чтобы закрыть торцы. Задний от дверцы торец завариваю наглухо, а переднюю заготовку варю на мелкие петли, получив дверцы.

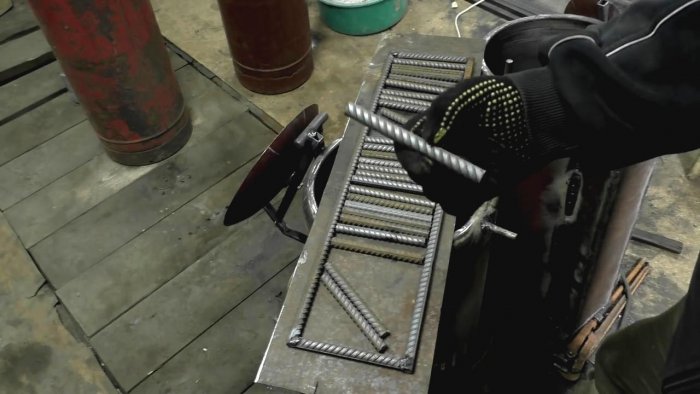

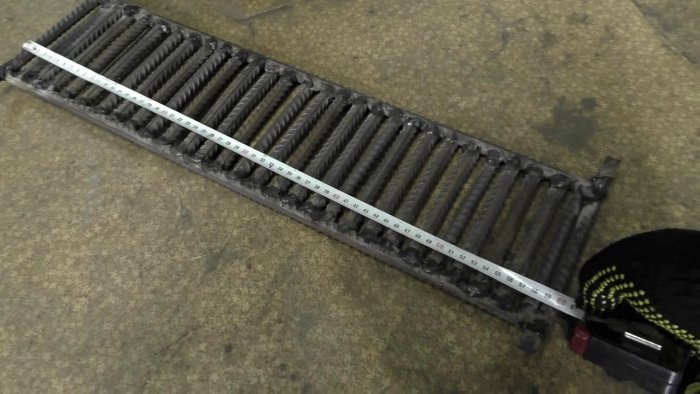

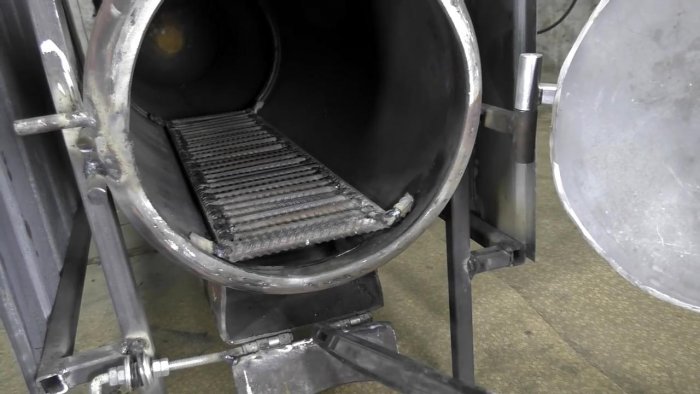

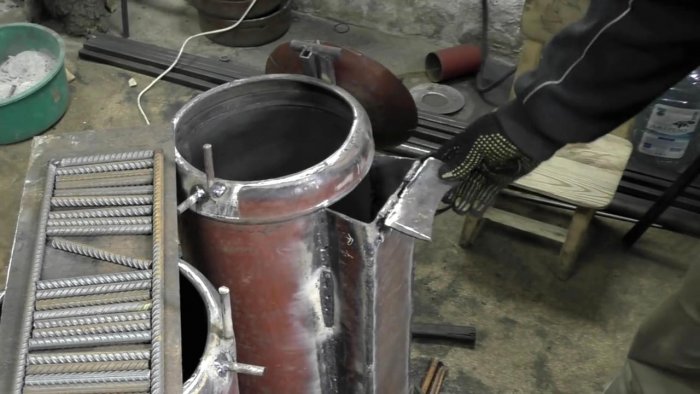

Разобравшись с зольником, делаю колосники. Для этого использую арматуру на 12 мм. Сначала готовлю прямоугольную рамку. Для этого беру 2 отрезка на пару сантиметров длиннее окна зольника и 2 по 15,5 см. Для заполнения рамки нарезаю отрезки арматуры по 13 см и привариваю с шагом 2 см.

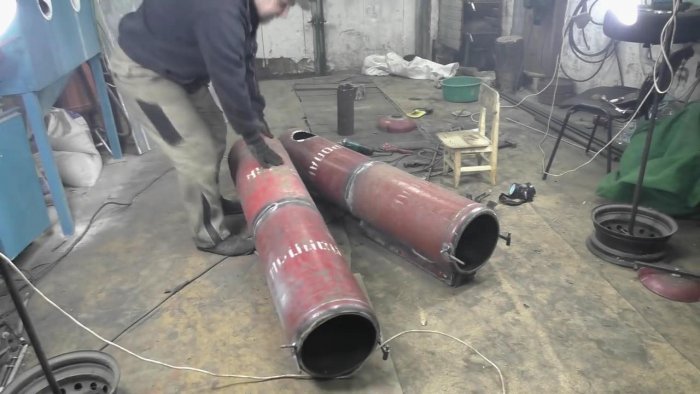

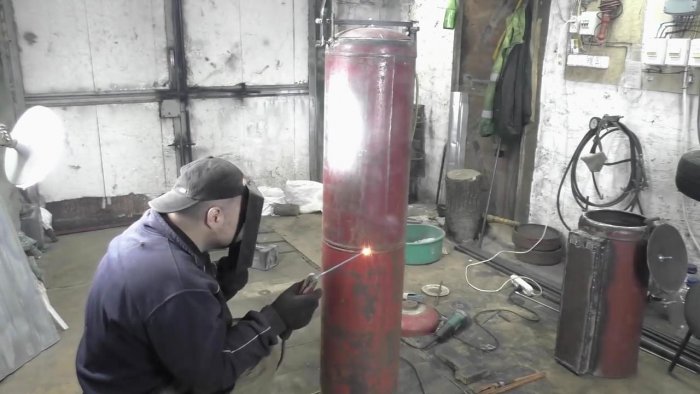

Теперь свариваю баллоны в 2 трубы. Просто ставлю баллон с дном вертикально и наставляю на него тот, который с дверцей. Варю тщательно без пропусков.

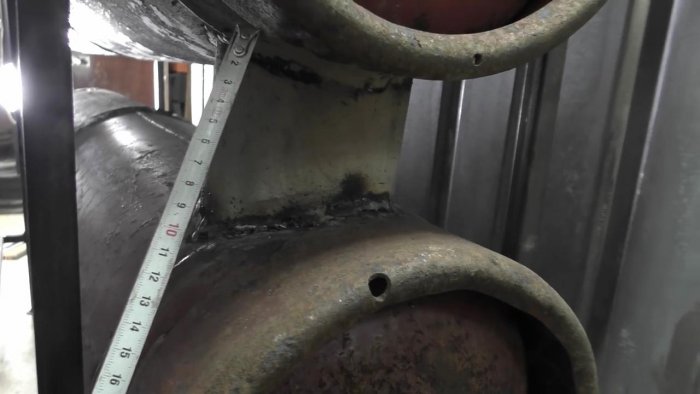

С дальней стороны трубы с зольником вверху вырезаю отверстие для дымохода. Во второй трубе режу напротив, но снизу. Делаю проставку с трубы в 15 см и ввариваю, соединяя две камеры вместе. Также делаю отверстие под трубу в верхней камере в 20 см от дверцы. В него ввариваю горловину длиной 15 см для подсоединения дымохода.

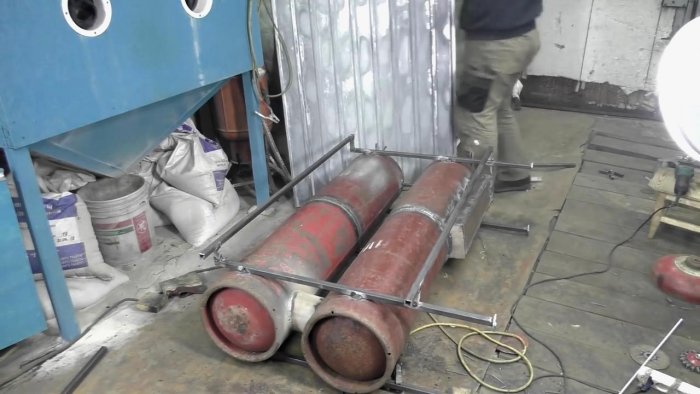

Теперь привариваю на боковые стороны баллонов ножки. Делаю их из квадрата 20х20 мм. Варю 4 вертикальные ножки по 90 см, с парой проставок по 5 см под 90 градусов. Их креплю к верху ножек и снизу за 19 см от пола. Между ними уже навариваю 4 больших квадрата для жесткости. У меня их длина получилась по 137 см. Они также будут применены, чтобы закрепить дефлектор.

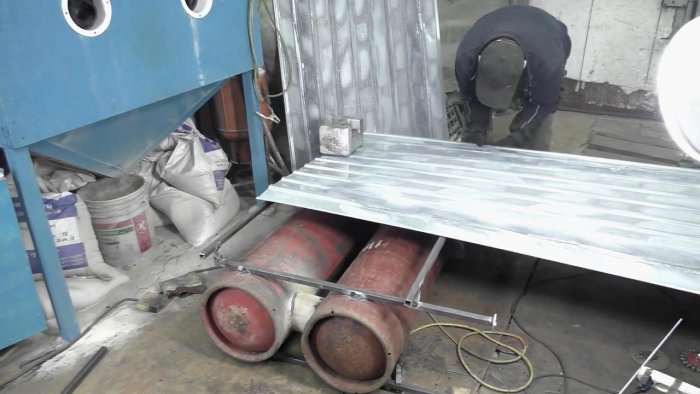

Присоединяю к боковинам оцинкованный металлопрофиль для заборов. Он обеспечит более эффективное смешивание горячего и холодного воздуха в помещении.
В конце осталось только решить проблему с регулировкой поддувала. Я просто наварил к петле его дверцы обыкновенную шпильку М8. Потом изогнул ее под 90 градусов возле ножки, продел шайбу и наварил ее в начале ножки, предварительно накрутив 2 гайки в качестве ограничителя между петлей и шайбой. После надел на шпильку пружину, шайбу и поджал ее гайками. Сжатая пружина не дает дверце самостоятельно перекручиваться. Оставшиеся гайки накрутил на край изгиба шпильки, сделав импровизированную рукоятку.
Оказалось, что колосники проваливаются. Просто приварив по их углам усики из арматуры длиной по 2 см.

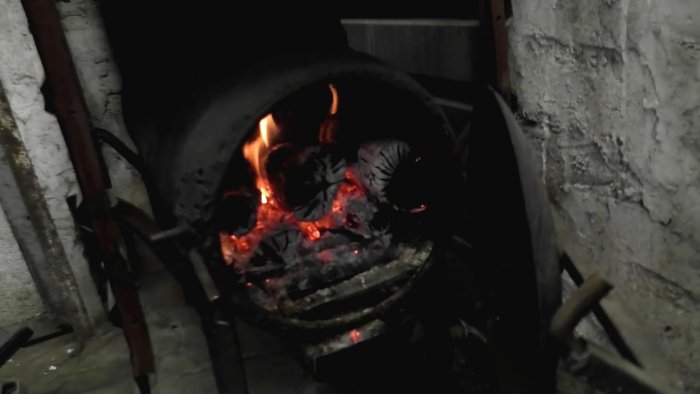

Теперь совершенствовать вроде нечего, поэтому можно перейти к испытанию. Чтобы затопить печь нужно открыть нижнюю дверцу, загрузить дрова и разжечь огонь. Они горят и греют нижний баллон. Дым идет по нижней камере в ее тыльную часть, переходит по проставке в верхний баллон, и уже из него втягивается в вертикальный дымоход. Зола с дров попадает в зольник. Пробовал бросать дрова длиной больше метра, горят без проблем. Получилась батарея для ленивых, в которую можно загружать не распиленные поленья и ветки.
