Главная » Сад и огород » Как сделать ручной станок для изготовления сетки Рабицы
В домашнем хозяйстве этот традиционный материал применяется для ограждения, возведения заборов, изготовления клеток, вольеров, сит для просеивания сыпучих материалов и т. д.
Чтобы сократить затраты, вместо покупки готовой сетки Рабицы, ее можно выполнить на ручном станке, сделать который нетрудно, т. к. его конструкция не отличается сложностью и не потребуются дорогостоящие материалы.
Как сделать ручной станок для изготовления сетки Рабицы

Понадобится


Для изготовления станка нам почти ничего не придется покупать. Все что для этого нужно, можно отыскать среди металлического хлама, который уже ни для чего не пригоден. В частности, мы должны приготовить:
  • небольшой отрезок металлической полосы;
  • подержанный шарикоподшипник;
  • зубчатое колесо с ручкой для вращения;
  • отрезок металлической трубы;
  • цветной скотч или изоленту;
  • два стержня квадратного сечения;
  • проволоку нужного диаметра.

Чтобы подготовить детали и собрать станок, нам понадобятся: тиски, болгарка, сварочный аппарат и пассатижи.

Процесс изготовления станка и вязки сетки Рабицы

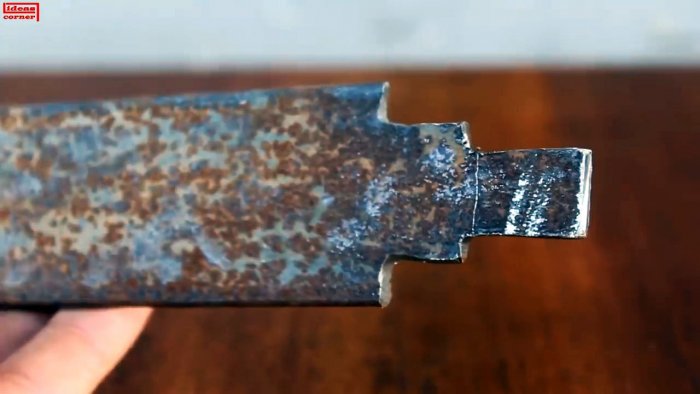

В соответствии с размерами подшипника на одном торце металлической пластины с помощью болгарки выполняем два ступенчатых выреза, больший из которых должен входить в отверстие внутреннего кольца шарикоподшипника.
Как сделать ручной станок для изготовления сетки Рабицы

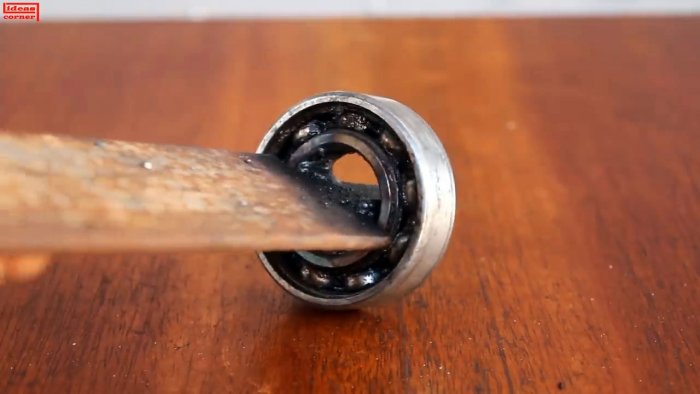

Вставляем пластину вырезом в подшипник и привариваем ее в вертикальном положении к внутреннему кольцу.
Как сделать ручной станок для изготовления сетки Рабицы

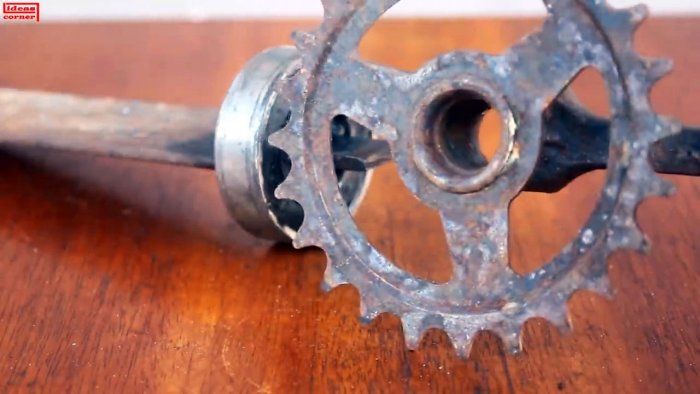

На выступающую из подшипника часть металлической полосы надеваем зубчатое колесо с ручкой для вращения и производим сварку, обеспечивая неразъемное соединение этих деталей.
Как сделать ручной станок для изготовления сетки Рабицы

Как сделать ручной станок для изготовления сетки Рабицы

После завершения сварочных работ, убеждаемся в том, что внешнее кольцо подшипника не прихвачено сваркой и свободно вращается.

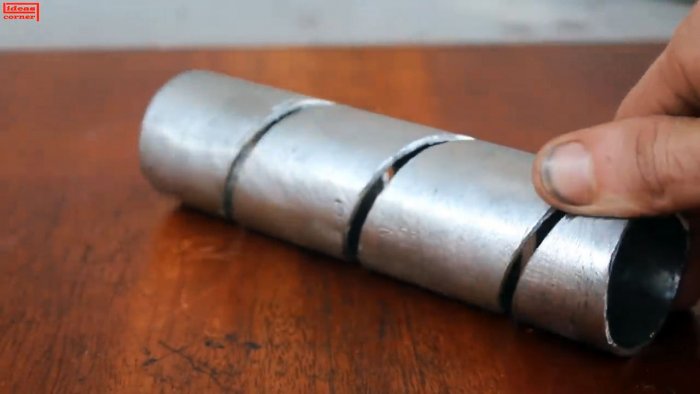

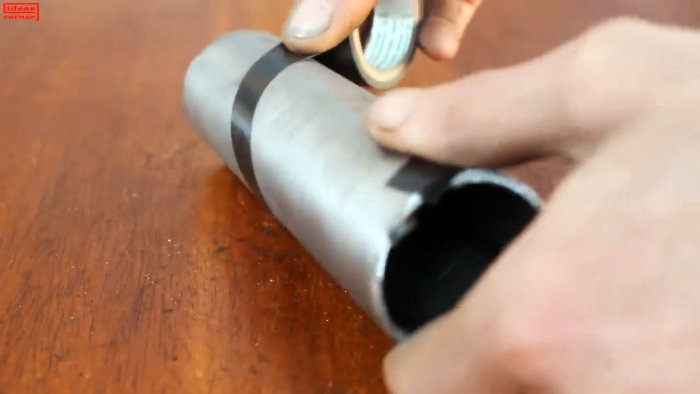

Наклеиваем на внешнюю поверхность отрезка круглой металлической трубы по винтовой линии с заранее заданным шагом цветной скотч или изоленту по всей ее длине. Используя наклеенный скотч в качестве шаблона, вырезаем в трубе спиральную прорезь с помощью болгарки.
Как сделать ручной станок для изготовления сетки Рабицы

Как сделать ручной станок для изготовления сетки Рабицы

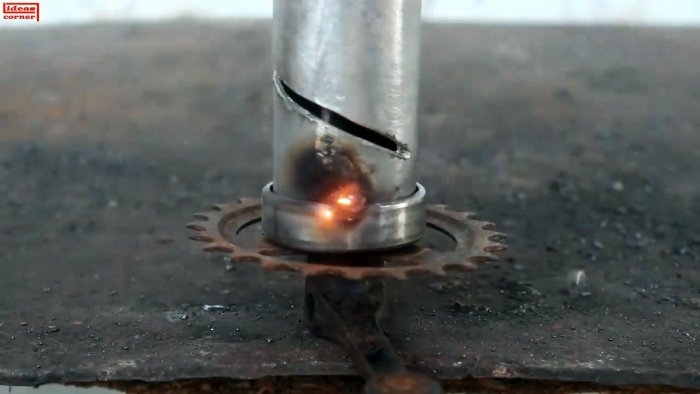

Привариваем к подшипнику.
Как сделать ручной станок для изготовления сетки Рабицы

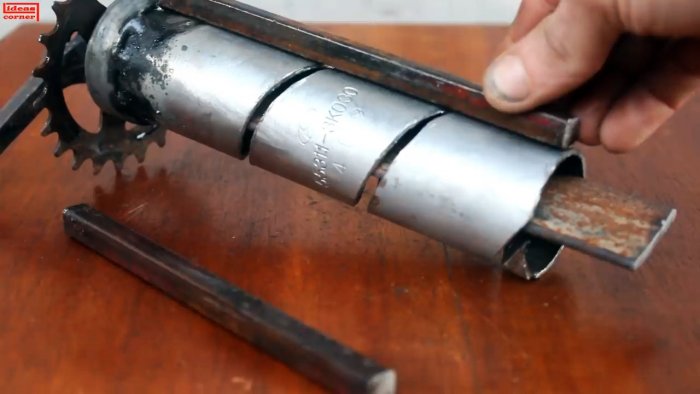

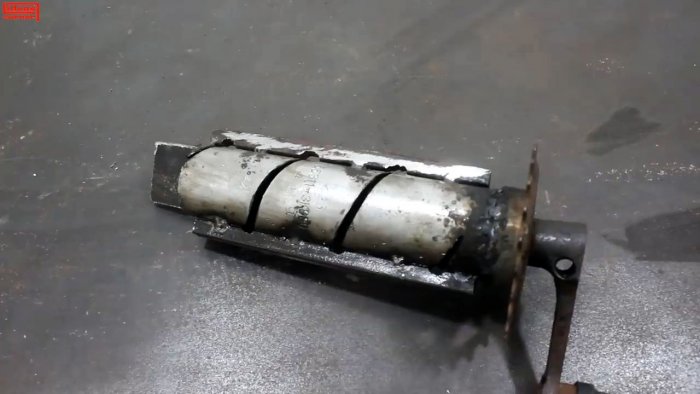

Привариваем снаружи к трубе в продольном направлении два стержня квадратного сечения, расположив их противоположно друг другу.
Как сделать ручной станок для изготовления сетки Рабицы

Как сделать ручной станок для изготовления сетки Рабицы

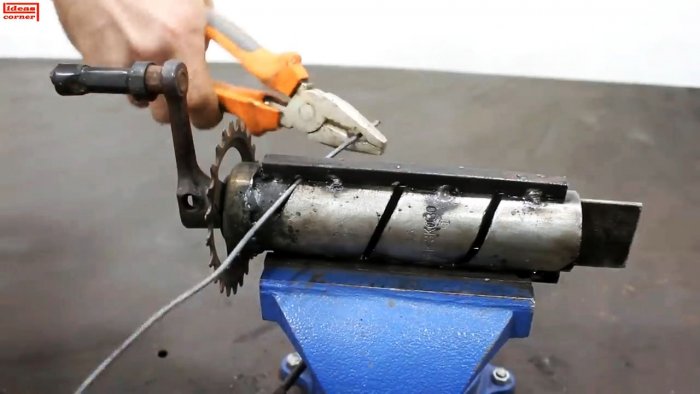

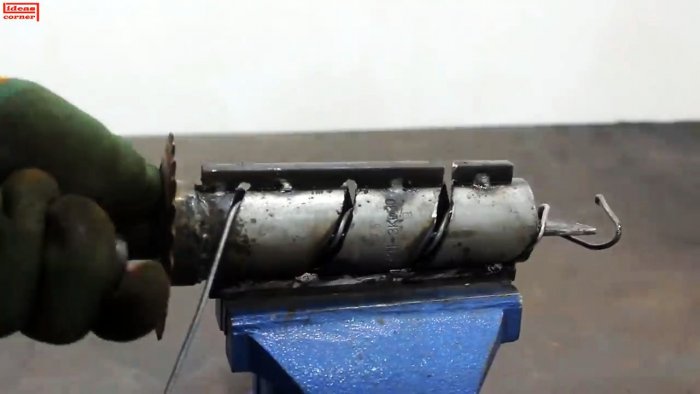

Зажимаем один из стержней в тиски и в начало прорези на трубе вставляем проволоку, конец которой загибаем с противоположной стороны пассатижами, чтобы загиб обхватил второй стержень при вращении зубчатого колеса.
Как сделать ручной станок для изготовления сетки Рабицы

Продолжаем вращать ручку и подавать проволоку в станок.
Как сделать ручной станок для изготовления сетки Рабицы

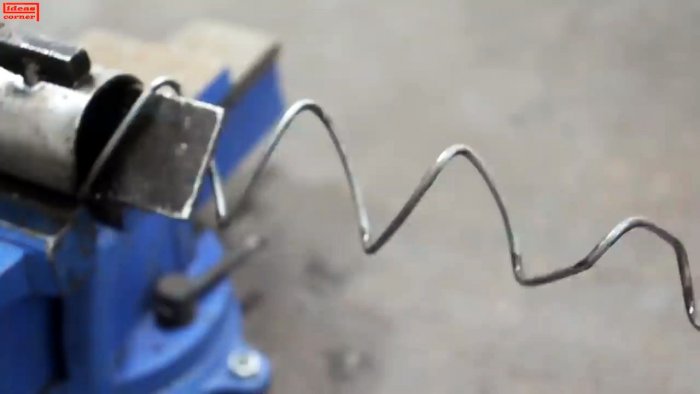

С другой стороны при этом будет выходить витой элемент сетки Рабицы.
Как сделать ручной станок для изготовления сетки Рабицы

Когда ее длина достигнет нужного размера, отрезаем проволоку пассатижами и приступаем к навивке второго элемента и т. д.

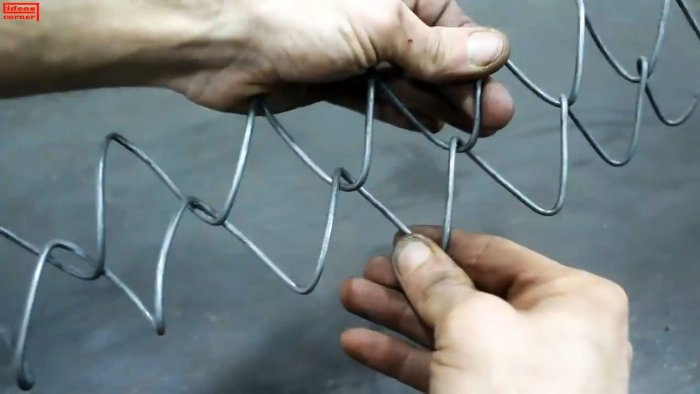

Затем скручивая попарно витые элементы, получаем сетку Рабицу требуемой ширины и высоты.
Как сделать ручной станок для изготовления сетки Рабицы

Как сделать ручной станок для изготовления сетки Рабицы

Смотрите видео



Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
3+три=
Комментарии (1)
  1. Гость Василий
    #1 Гость Василий Гости 4 января 2020 07:19
    4
    извините конечно. НО КАКОЙ ... ЭТО ПИСАЛ? нож на станках для сетки это РАСХОДНЫЙ материал. к тому же во время работы он испытывает нагрузку на кручение. он изготавливается из прочной стали.перед работой его надо настроить, чтобы спираль выходила ровной. и между ножом и трубкой (витаер)не должно быть зазоров, иначе там закусит проволоку, а при не разъёмном соединении вытащить её оттуда будет проблематично.
