Главная » Мастерская » Как сделать пескоструйный аппарат из маленького газового баллона
Для выполнения масштабных шлифовальных работ требуется пескоструйный аппарат с большой вместительностью песка, который позволит не останавливаться каждые пару минут на дозаправку. Оборудование такого уровня имеет явно завышенную стоимость, при том, что изготовлено их доступных материалов, поэтому гораздо дешевле сделать его своими руками.
Как сделать пескоструйный аппарат из маленького газового баллона

Основные материалы:


  • газовый баллон;
  • резьба стальная 1/2 дюйма под сварку;
  • резьба стальная 3/4 дюйма под сварку;
  • тройник 1/2 дюйма;
  • тройник 3/4 дюйма;
  • штуцер 1/2 дюйма под шланг;
  • штуцер 3/4 дюйма под шланг;
  • кран шаровый 1/2 дюйма ВН;
  • кран шаровый 3/4 дюйма ВН;
  • переходник с 3/4 дюйма на диаметр редуктора;
  • редукционный клапан с манометром;
  • пескоструйный рукав с краном и соплом;
  • шланг высокого давления.

Изготовление пескоструйного аппарата

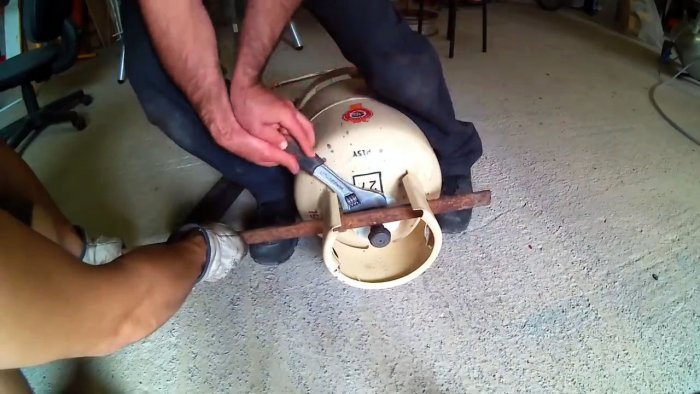

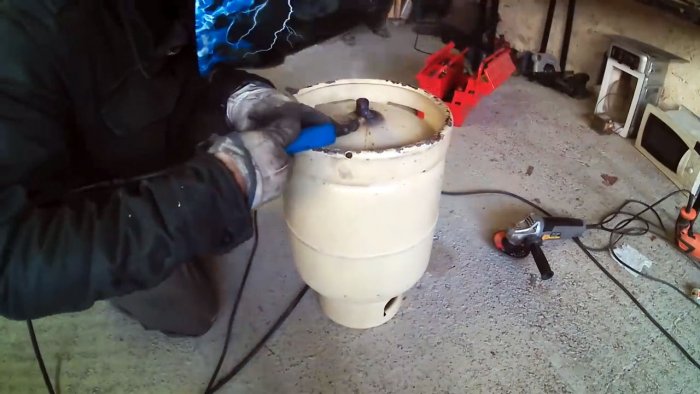

Из баллона удаляется штатный кран.
Как сделать пескоструйный аппарат из маленького газового баллона

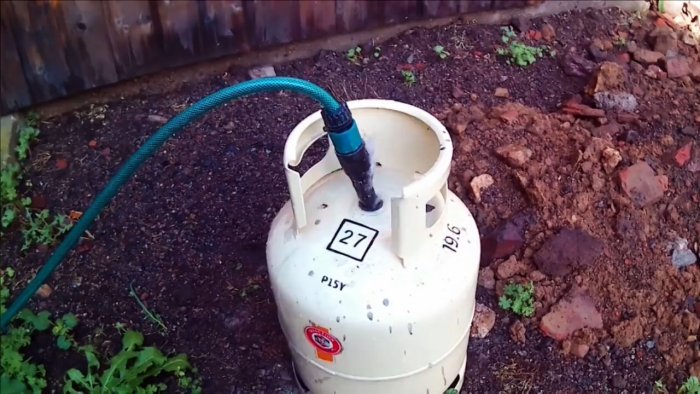

Заливаем баллон водой для удаления газолина и остатков газа.
Как сделать пескоструйный аппарат из маленького газового баллона

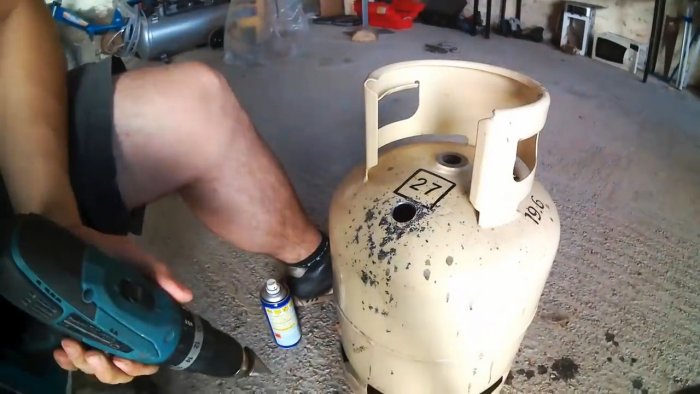

Сбоку от него необходимо просверлить отверстие под приварку трубки с резьбой 3/4 дюйма.
Как сделать пескоструйный аппарат из маленького газового баллона

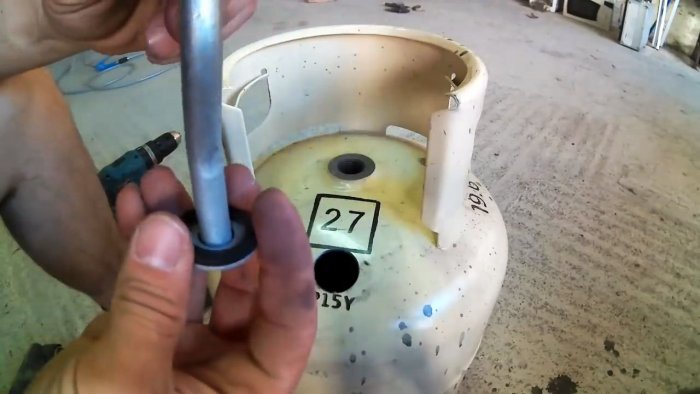

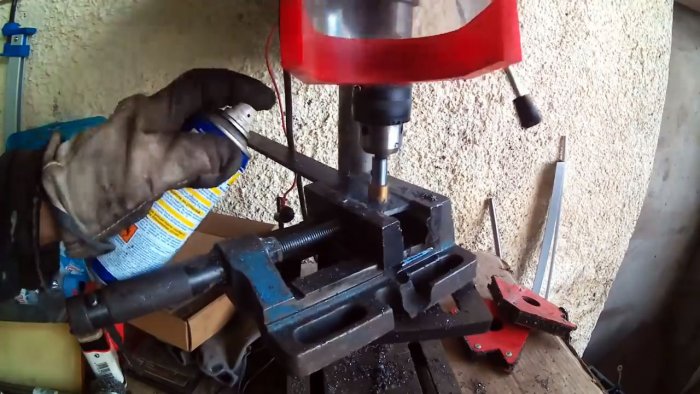

Конструкция данного аппарата предусматривает быструю заправку, поэтому горловина для засыпки песка не будет иметь резьбовой крышки. Для ее герметизации необходимо сварить крюк с подошвой из шайбы и оснастить его силиконовой или резиновой прокладкой. Крюк заводится в горловину через боковое отверстие. В дальнейшем при нагнетании давления в баллоне он будет подниматься и плотно прижиматься, сдавливая резину, обеспечивая нужную герметичность.
Как сделать пескоструйный аппарат из маленького газового баллона

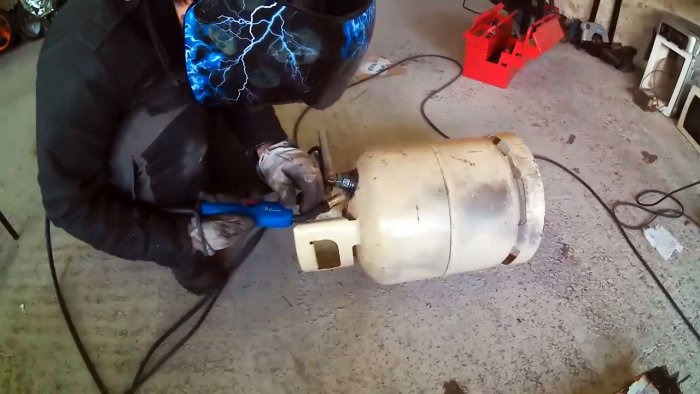

Затем на боковое отверстие наваривается резьба 3/4 дюйма.
Как сделать пескоструйный аппарат из маленького газового баллона

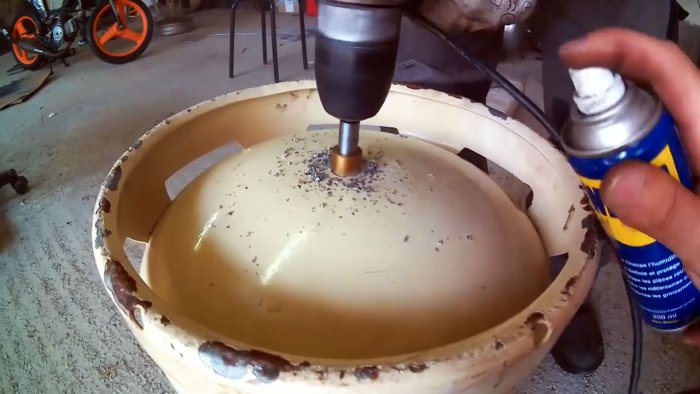

Также понадобится просверлить дно баллона и приварить к нему резьбу 1/2 дюйма.
Как сделать пескоструйный аппарат из маленького газового баллона

Как сделать пескоструйный аппарат из маленького газового баллона

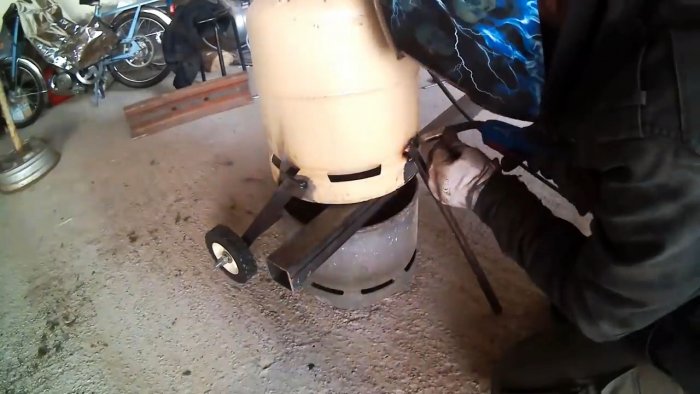

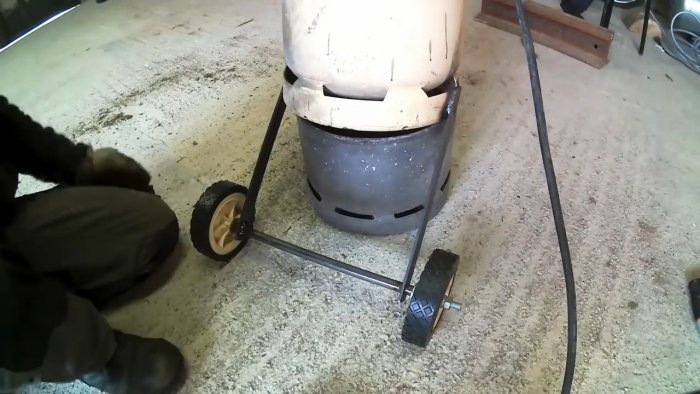

Ко дну баллона привариваются длинные ножки. В идеале поставить его на колеса, поскольку после заправки песком аппарат станет неподъемным.
Как сделать пескоструйный аппарат из маленького газового баллона

Как сделать пескоструйный аппарат из маленького газового баллона

Как сделать пескоструйный аппарат из маленького газового баллона

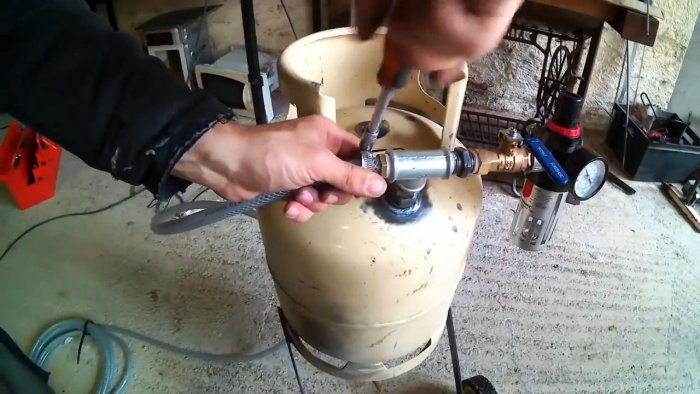

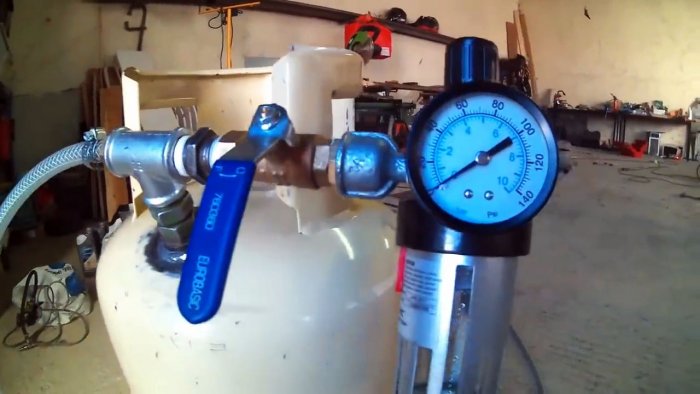

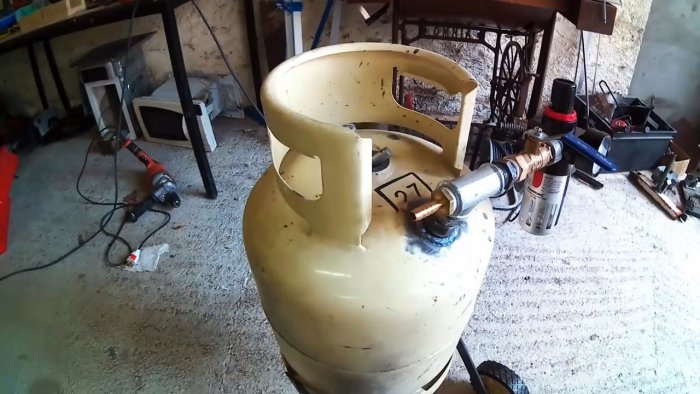

На верхнюю резьбу баллона накручивается тройник. С одной стороны он оснащается штуцером, а со второй шаровым краном. На кран через переходник накручивается редуктор.
Как сделать пескоструйный аппарат из маленького газового баллона

Как сделать пескоструйный аппарат из маленького газового баллона

Как сделать пескоструйный аппарат из маленького газового баллона

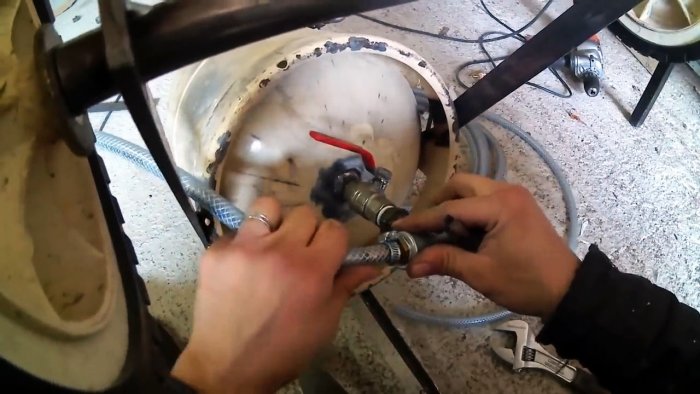

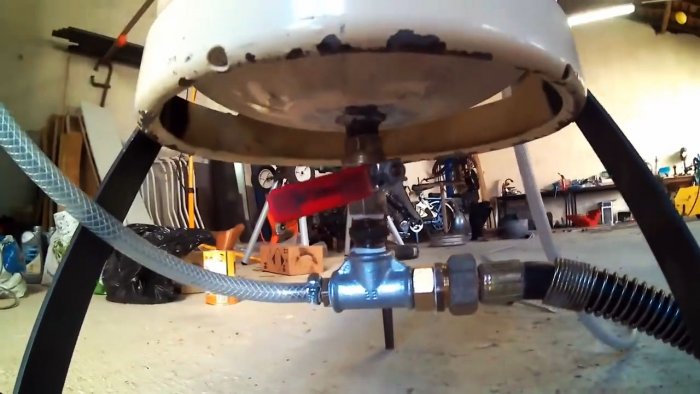

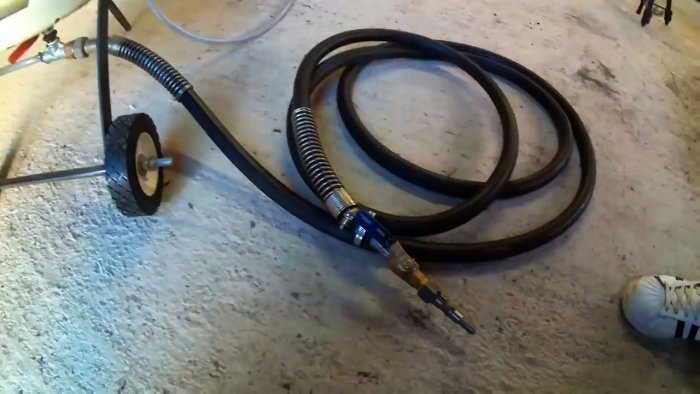

На нижнюю резьбу устанавливается шаровый кран, затем тройник. В тройник с одной стороны закручивается штуцер, который нужно соединить с верхним штуцером с помощью шланга. Чтобы он не слетал под давлением, все зажимается хомутами. На второй выход тройника через бочонок устанавливается пескоструйный рукав, который нужно оснастить соплом и своим краном.
Как сделать пескоструйный аппарат из маленького газового баллона

Как сделать пескоструйный аппарат из маленького газового баллона

Как сделать пескоструйный аппарат из маленького газового баллона

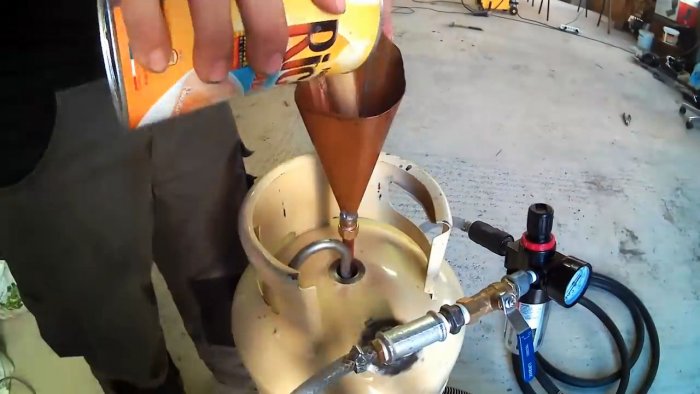

Для использования аппарата через горловину с крючком засыпается песок.
Как сделать пескоструйный аппарат из маленького газового баллона

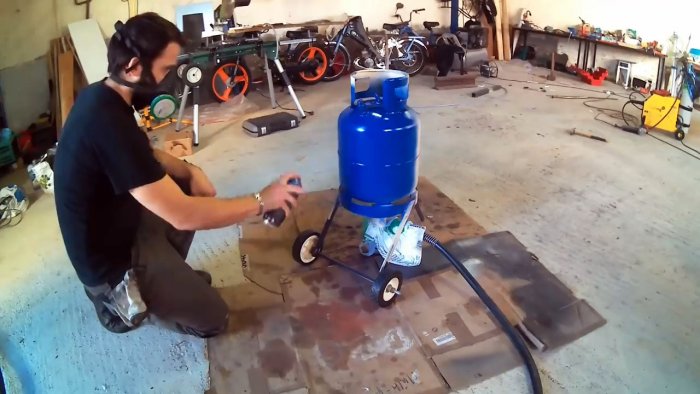

Будет не лишним покрасить установку аэрозольной краской.
Как сделать пескоструйный аппарат из маленького газового баллона

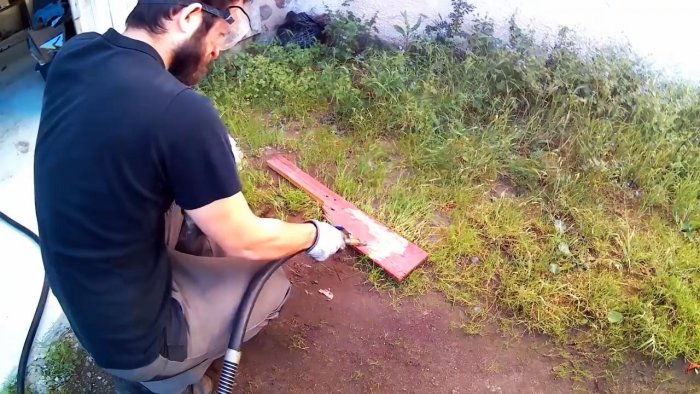

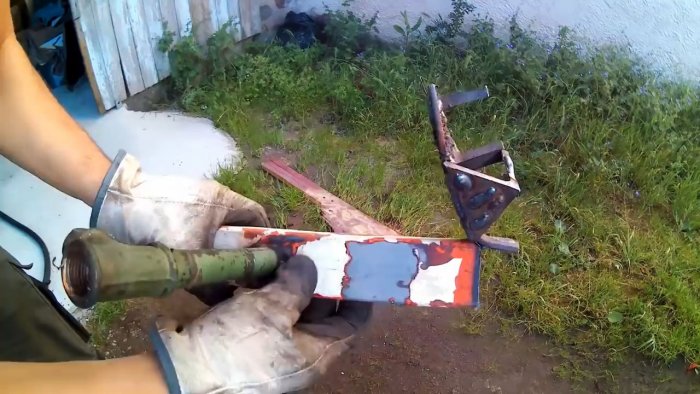

Компрессор подключается к редуктору и включается подача воздуха. При этом открытым должен быть только верхний кран. Пока не наберется давление в баллоне необходимо придержать крюк руками, далее он уже не упадет. Затем нужно приоткрыть нижний кран, который обеспечивает регулировку потока песка. Шлифовка начинается полным открыванием крана на рукаве, после чего из сопла начнется подача непрерывной струи песка. По мере работы ее нужно настроить под обрабатываемый материал. При открывании нижнего крана больше она будет обогащенной песком, а при закрывании обедненной.
Как сделать пескоструйный аппарат из маленького газового баллона

Как сделать пескоструйный аппарат из маленького газового баллона

Смотрите видео
