Главная » Мастерская » Самодельная насадка на дрель для быстрой резки металла
Для быстрого раскроя жести и тонкой листовой стали можно сделать насадку ножницы по металлу для дрели. Себестоимость изготовления данного инструмента в разы ниже самых дешевых электроножниц, при этом надежность и ремонтопригодность подобной самоделки явно превосходит бюджетные фабричные аналоги.
Самодельная насадка на дрель для быстрой резки листового металла

Материалы:

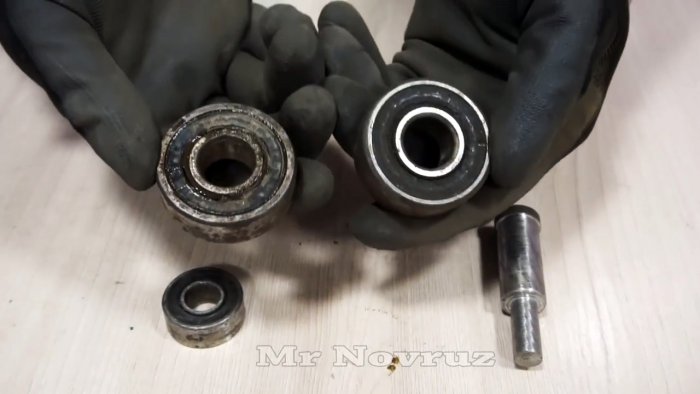

  • подшипники D42-52, d20 – 2 шт.;
  • подшипник D25-32, d10-15;
  • толстостенная стальная труба с внутренним диаметром равным окружности больших подшипников;
  • стальной кругляк d25-30 мм;
  • листовая сталь 3-4 мм;
  • листовая сталь 2 мм;
  • болты М8 – 2 шт.;
  • гайки М8 – 3 шт.;
  • рукоятка для УШМ.

Самодельная насадка на дрель для быстрой резки листового металла

Изготовления насадки

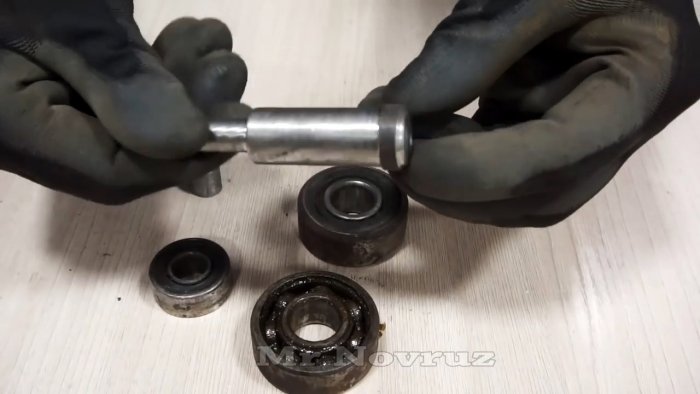

В основании конструкции ножниц лежит эксцентриковый механизм. Для него нужно выточить на токарном станке из стального кругляка вал под установку 2-х больших подшипников.
Самодельная насадка на дрель для быстрой резки листового металла

Самодельная насадка на дрель для быстрой резки листового металла

С одной стороны на нем протачивается хвостовик для возможности его зажатия в патроне дрели. На втором конце вала нужно оставить утолщения, которое послужит ограничителем для подшипников.

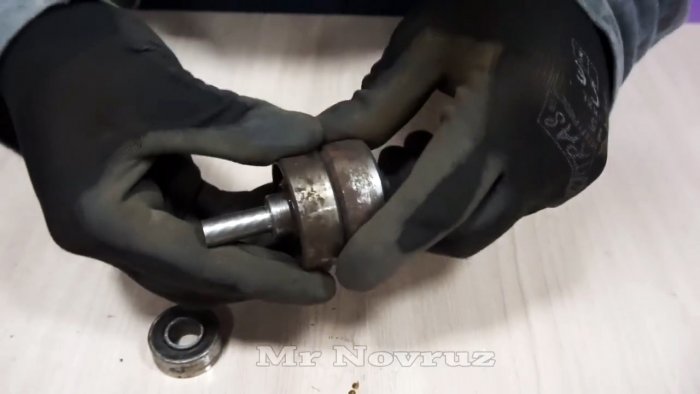

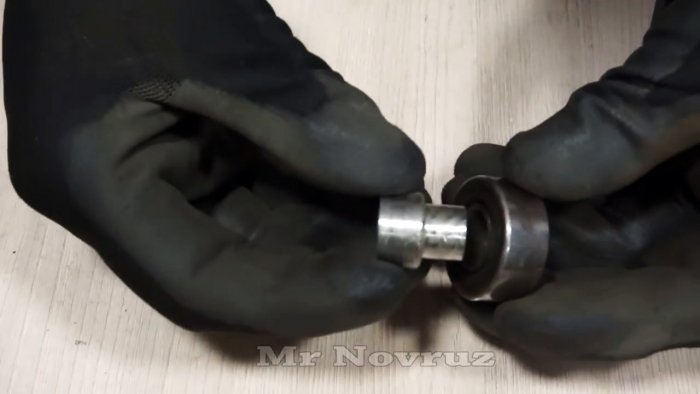

К длинному валу, со стороны расширения диаметра, с небольшим смещением приваривается короткий вал соответствующий посадочному диаметру меньшего подшипника. В результате получается эксцентрик, на который устанавливаются подшипники.
Самодельная насадка на дрель для быстрой резки листового металла

Самодельная насадка на дрель для быстрой резки листового металла

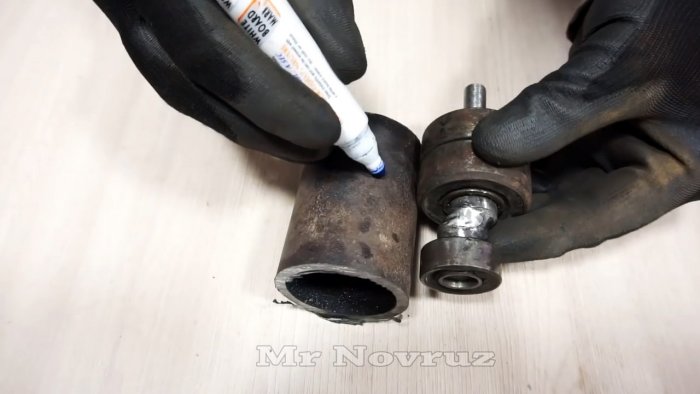

Собранный механизм нужно запрессовать в отрезок трубы.
Самодельная насадка на дрель для быстрой резки листового металла

Самодельная насадка на дрель для быстрой резки листового металла

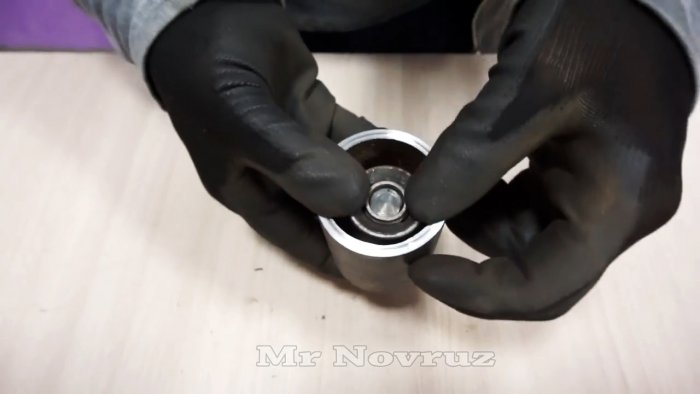

Она должна вмещать часть вала с подшипниками, хвостовик при этом остается снаружи. Если трубу с подходящим внутренним диаметром найти не удалось, ее можно частично расточить.

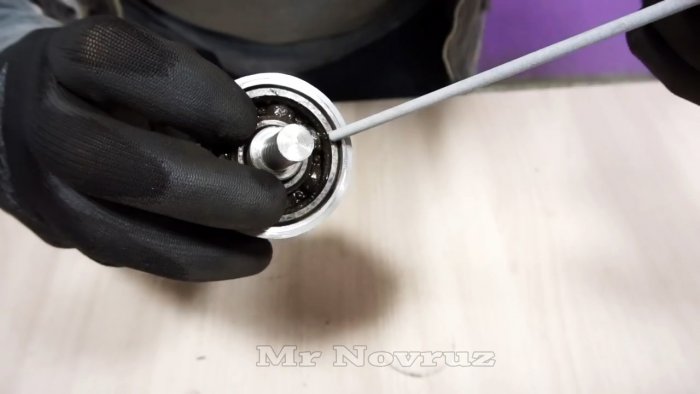

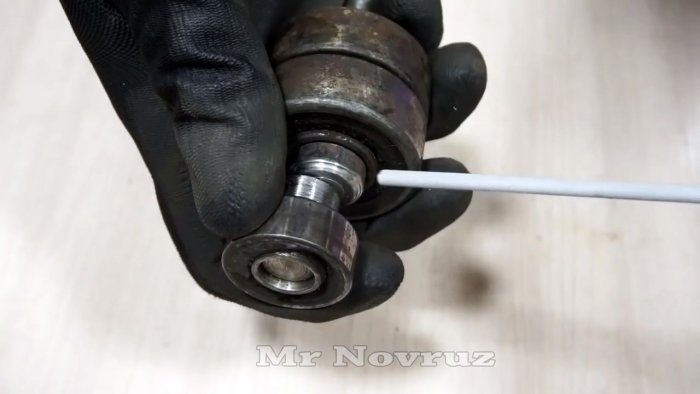

Далее нужно приварить к эксцентрику внутренние обоймы подшипников. Также приваривается внешняя обойма крайнего большого подшипника к трубе.
Самодельная насадка на дрель для быстрой резки листового металла

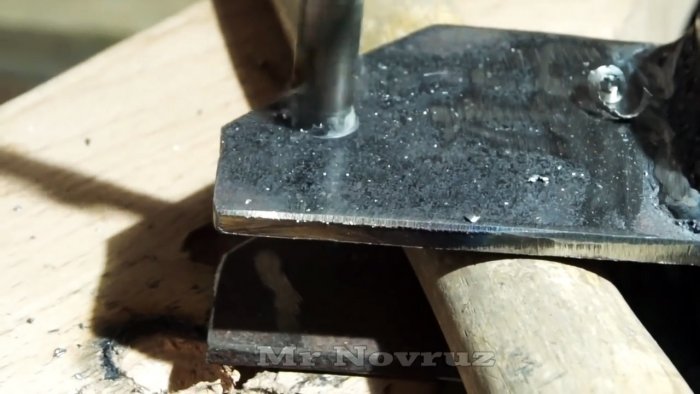

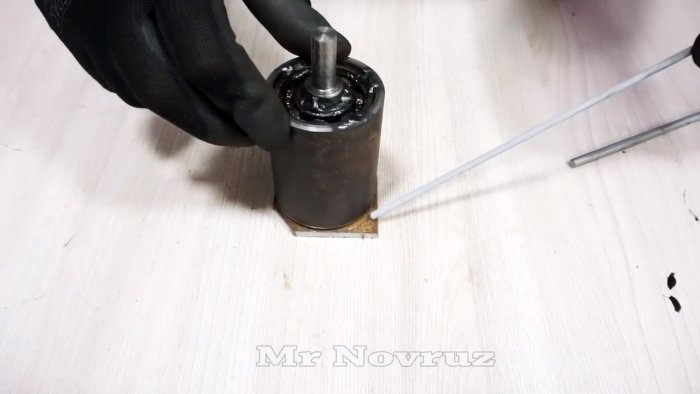

Из листовой стали вырезается заглушка и приваривается к торцу трубы со стороны малого подшипника.
Самодельная насадка на дрель для быстрой резки листового металла

Самодельная насадка на дрель для быстрой резки листового металла

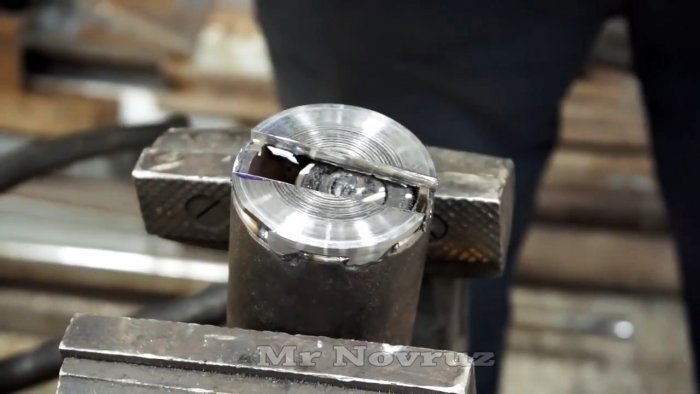

Затем нужно вырезать полосу шириной 18-20 мм, проходящую через центр заглушки.
Самодельная насадка на дрель для быстрой резки листового металла

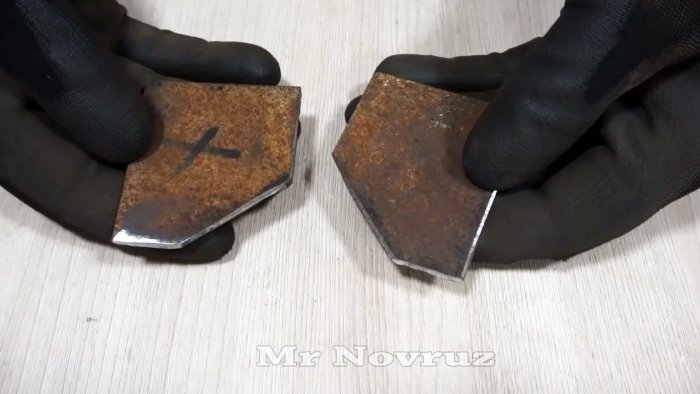

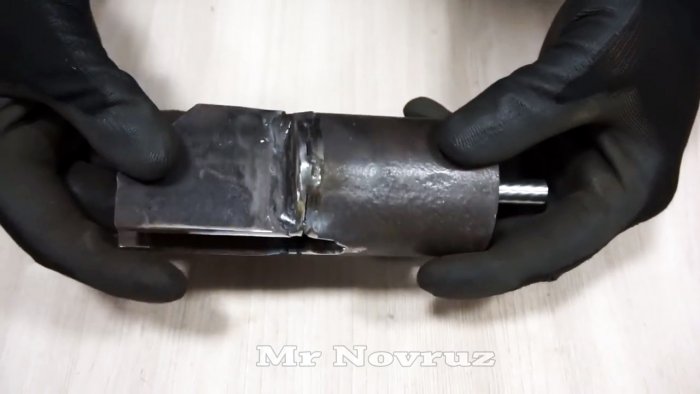

По краям полученного выреза приваривается 2 проушины из листовой стали.
Самодельная насадка на дрель для быстрой резки листового металла

Самодельная насадка на дрель для быстрой резки листового металла

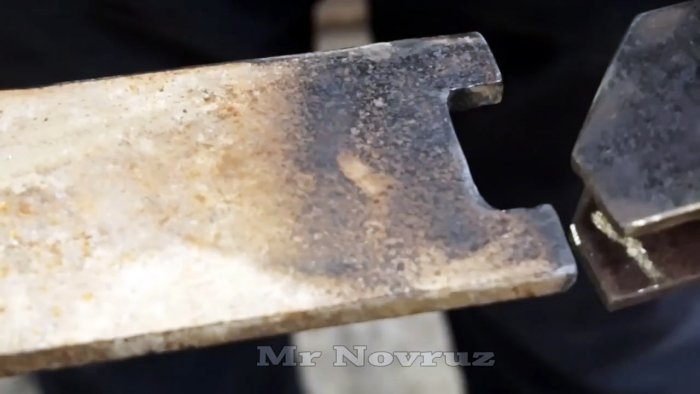

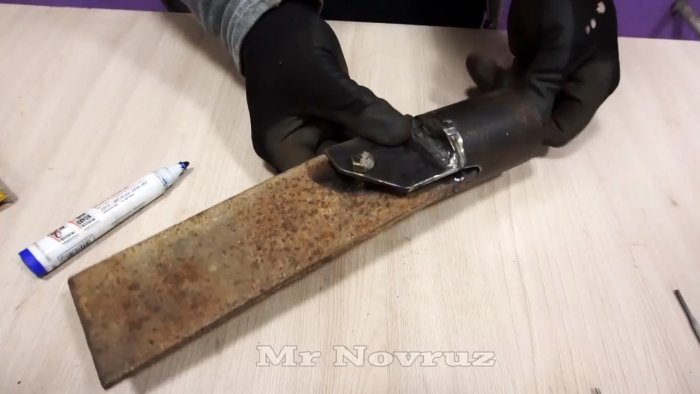

На следующем этапе из толстой листовой стали вырезается подвижный нож для ножниц. С одной стороны в его торце делается вилка равная по ширине диаметру меньшего подшипника.
Самодельная насадка на дрель для быстрой резки листового металла

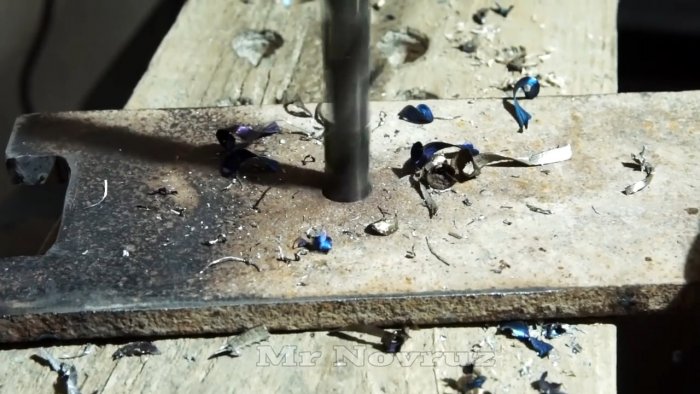

Заготовка примеряется между проушин на подшипник. Чтобы она могла двигаться при вращении эксцентрика, в трубе нужно будет сделать продольную проточку под нее. По результатам замеров просверливаются проушины и сам нож, после чего он обрезается под правильную форму.
Самодельная насадка на дрель для быстрой резки листового металла

Самодельная насадка на дрель для быстрой резки листового металла

Самодельная насадка на дрель для быстрой резки листового металла

Самодельная насадка на дрель для быстрой резки листового металла

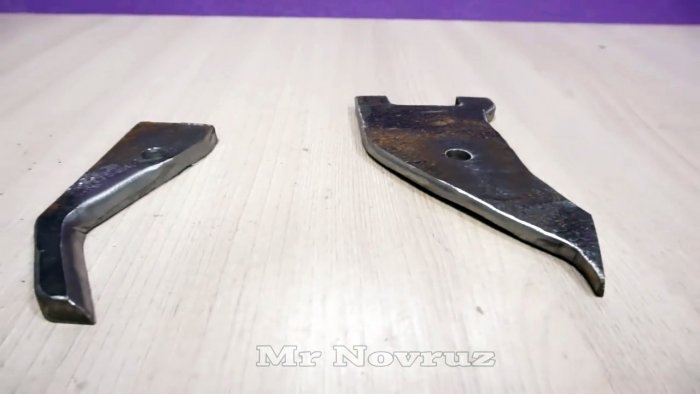

Далее изготавливается второй фиксированный нижний нож. В отличие от первого на нем выводится спуск, и делается заточка.
Самодельная насадка на дрель для быстрой резки листового металла

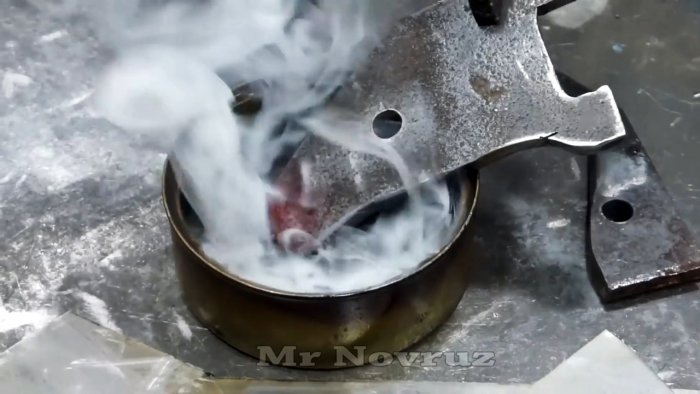

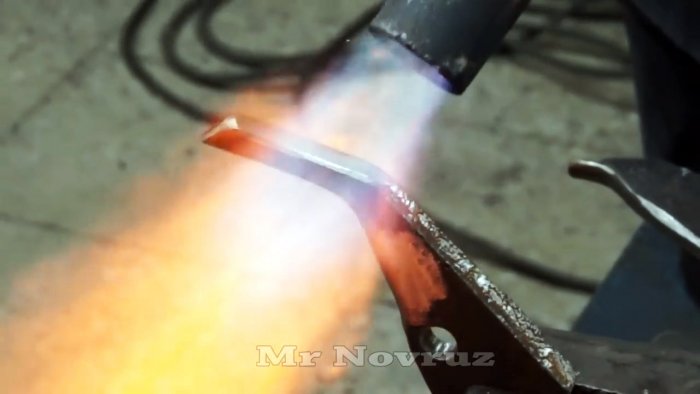

Оба ножа в режущей части разогреваются докрасна и закаливаются в масле.
Самодельная насадка на дрель для быстрой резки листового металла

Самодельная насадка на дрель для быстрой резки листового металла

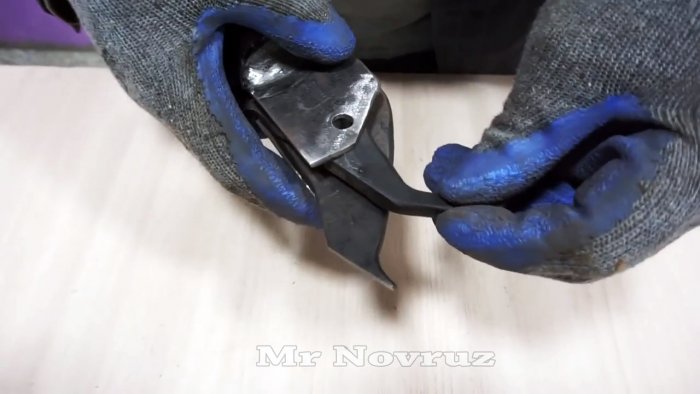

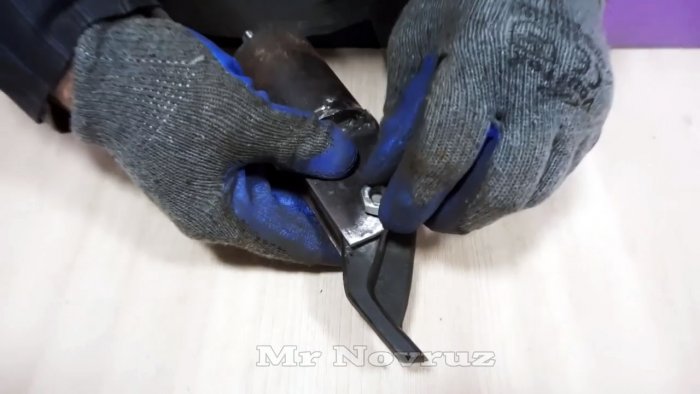

Ножи устанавливаются на место и поджимаются болтом через проушины.
Самодельная насадка на дрель для быстрой резки листового металла

Самодельная насадка на дрель для быстрой резки листового металла

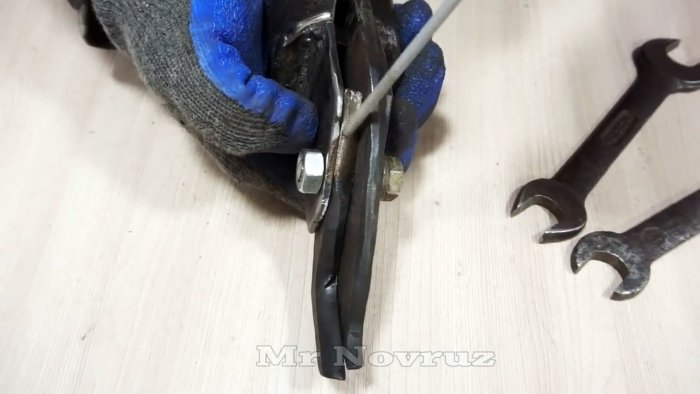

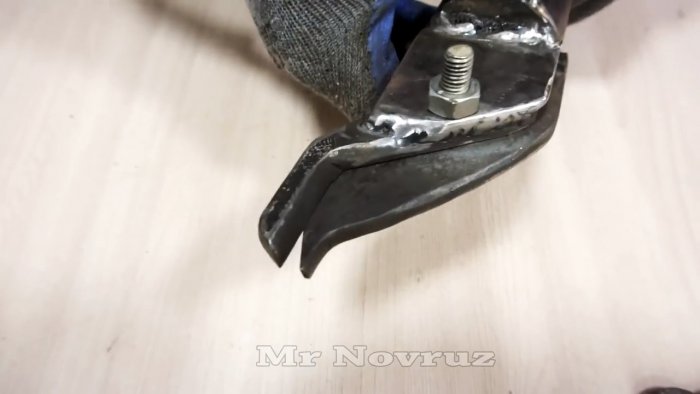

Лезвие с заточкой приваривается к корпусу ножниц.
Самодельная насадка на дрель для быстрой резки листового металла

Самодельная насадка на дрель для быстрой резки листового металла

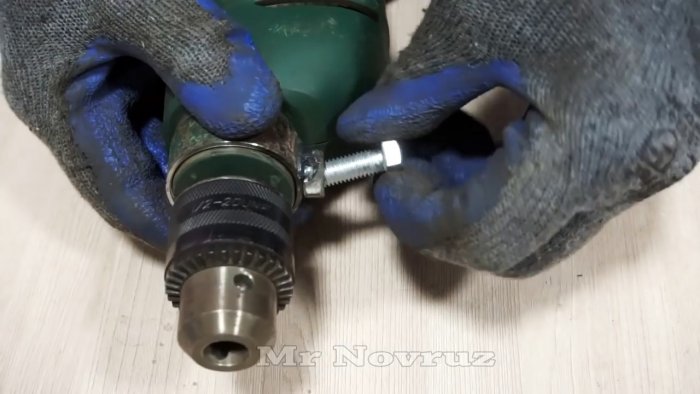

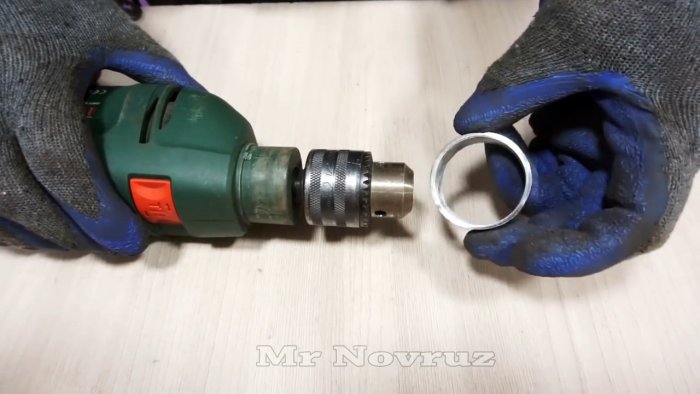

Для крепления ножниц нужно подобрать обрезок трубки с внутренним диаметром соответствующим окружности корпуса дрели в месте установки ее рукоятки. В нем делается отверстие, и приваривается гайка. При вкручивании в нее бота труба будет зажиматься на дрели.
Самодельная насадка на дрель для быстрой резки листового металла

Самодельная насадка на дрель для быстрой резки листового металла

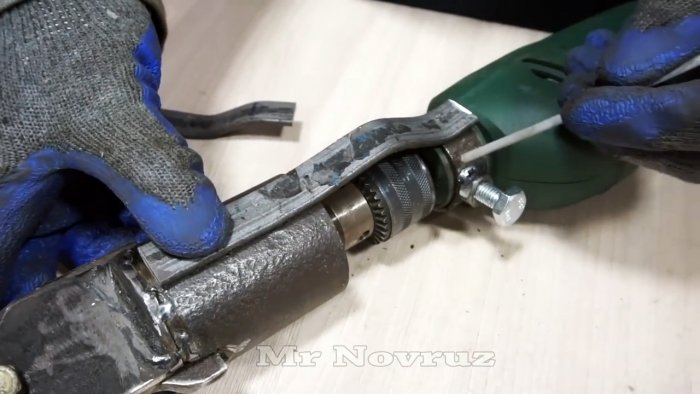

Затем требуется соединить между собой ножницы и трубку, приварив к ним 2 полосы. Также с правой стороны на корпусе ножниц наваривается гайка М8 или М10 для установки рукоятки от УШМ.
Самодельная насадка на дрель для быстрой резки листового металла

Самодельная насадка на дрель для быстрой резки листового металла

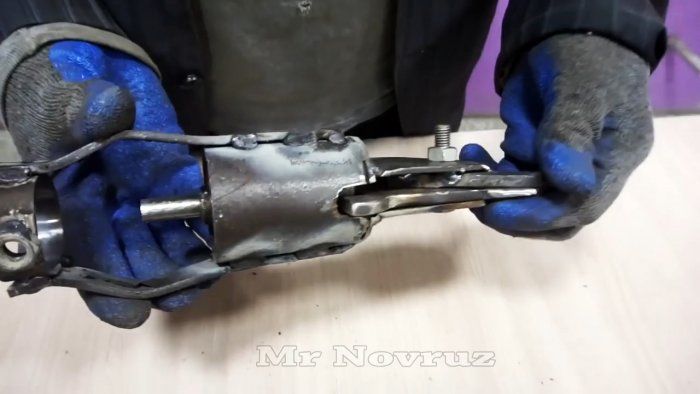

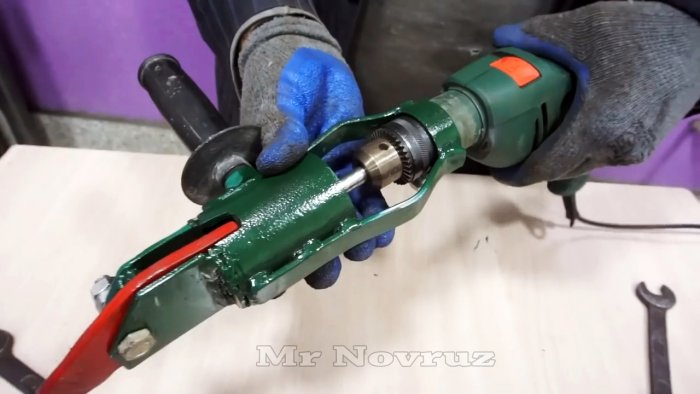

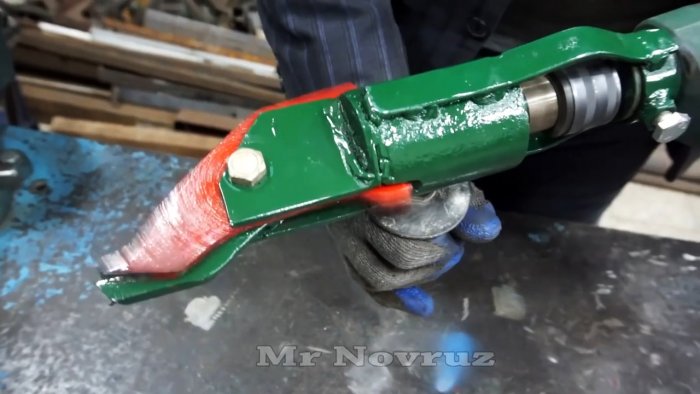

В таком виде ножницы уже готовы к использованию.
Самодельная насадка на дрель для быстрой резки листового металла

Самодельная насадка на дрель для быстрой резки листового металла

Обратите внимание, что для их установки на дрели должен применяться патрон под ключ, поскольку быстрозажимному будут мешать полосы крепления адаптера.
Самодельная насадка на дрель для быстрой резки листового металла

Самодельная насадка на дрель для быстрой резки листового металла

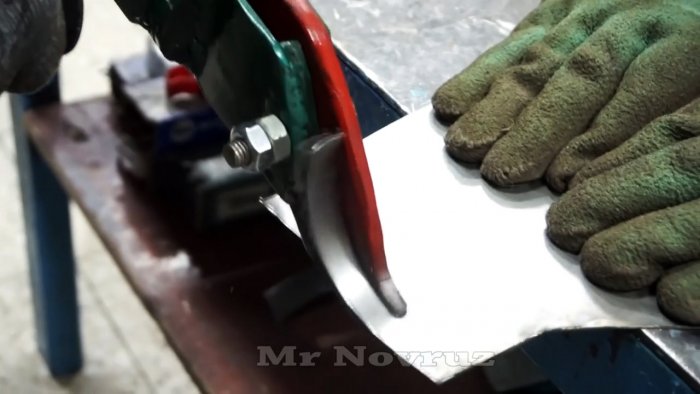

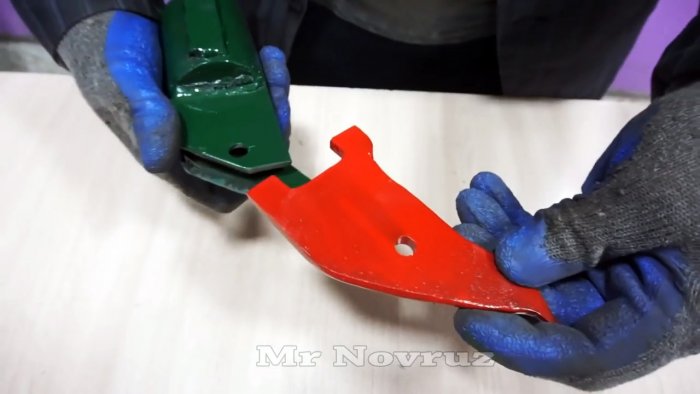

Режут ножницы очень быстро.
