Лайфхаки которые повысят качественно сварочных соединений

Чтобы аккуратно сварить любую конструкцию из труб необходимо уметь их правильно подрезать. От этого зависит как минимум половина успеха. Для качественной подрезки трубы необходимо просто научиться делать правильную разметку.

Разметка ровного торца


Лайфхаки которые повысят качественно сварочных соединений

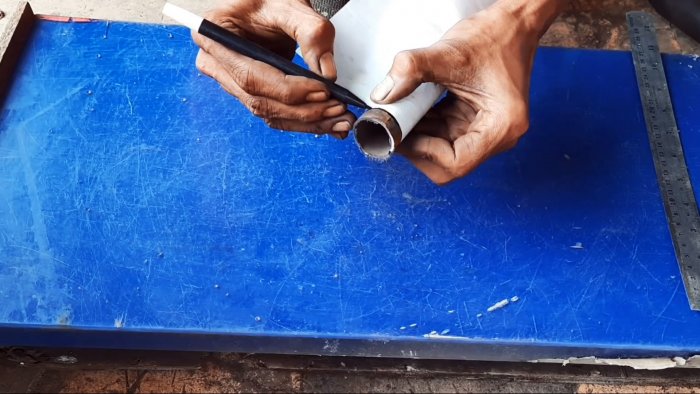

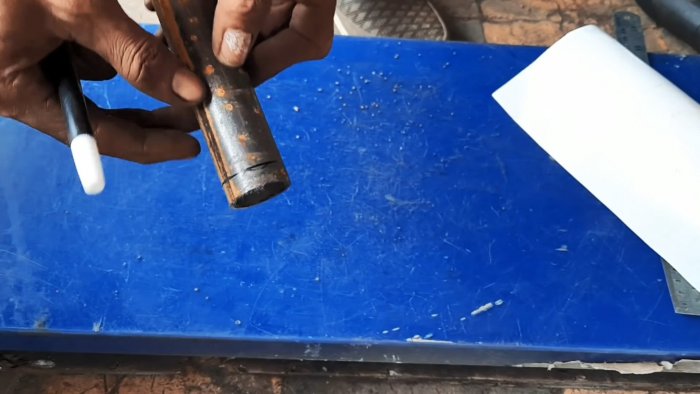

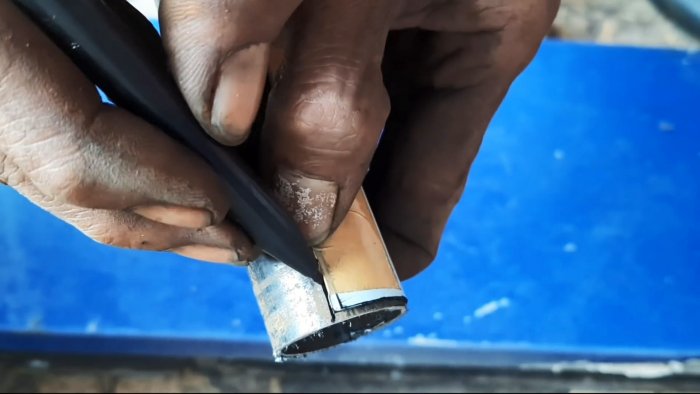

Для разметки торца трубы необходимо отступить примерно 10 мм от края и обернуть ее бумагой. Края листа выравниваются, чтобы при их наложении сформировалась ровная линия. Теперь если ее обвести, то получится разметка для подрезки идеального торца.
Лайфхаки которые повысят качественно сварочных соединений

Подрезка скругленного торца для Т-образного соединения


Чтобы подрезать ровный торец трубы для Т-образного соединения с другой трубой, нужно обернуть заготовку бумагой и соединить ее края скотчем.
В результате получается шаблон наружного диаметра. Он снимается и выравнивается в плоскость. Это будет лекало половины длины окружности трубы. Приложив его к трубе по шву, нужно поставить 2 метки длиной по 10 мм, которые будут делить окружность ровно пополам.
Лайфхаки которые повысят качественно сварочных соединений

Лайфхаки которые повысят качественно сварочных соединений

Лайфхаки которые повысят качественно сварочных соединений

Лайфхаки которые повысят качественно сварочных соединений

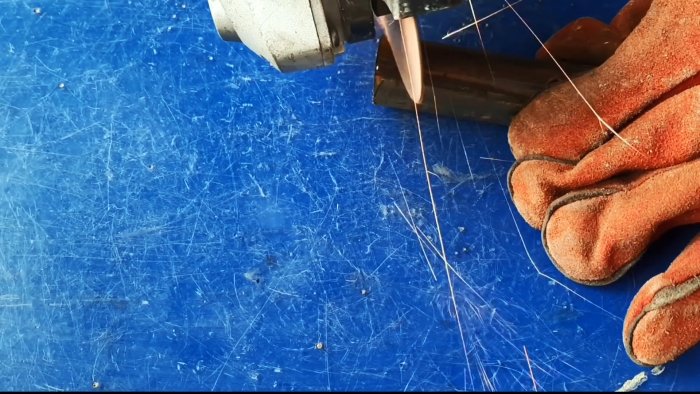

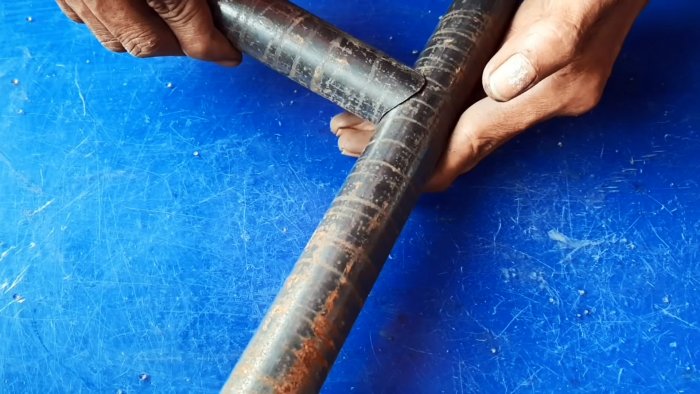

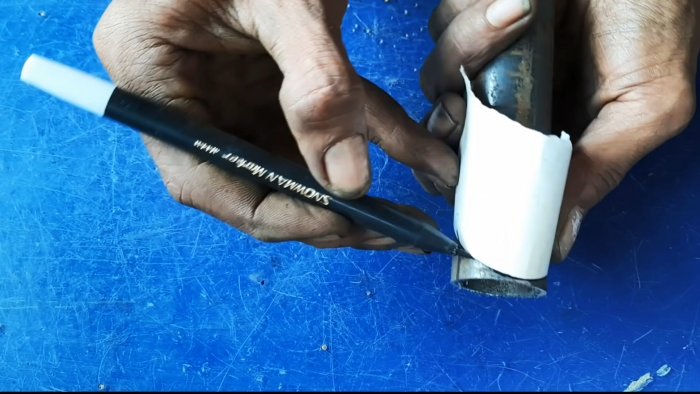

Далее необходимо приложить к краям меток лист бумаги так, чтобы серединой он доходил до торца трубы, и обрисовать его. Так делается и на обратной стороне. Затем труба обрезается по линиям.
Лайфхаки которые повысят качественно сварочных соединений

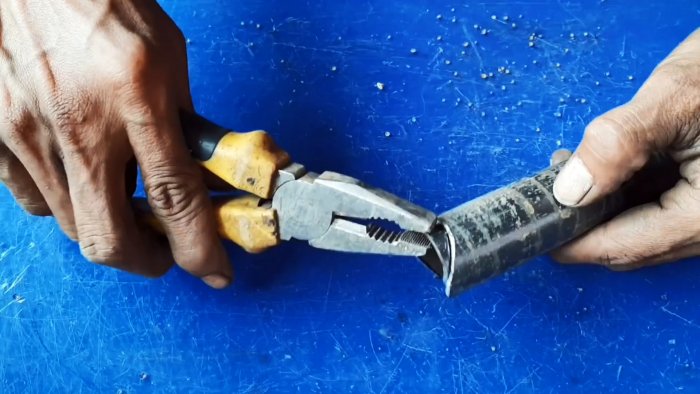

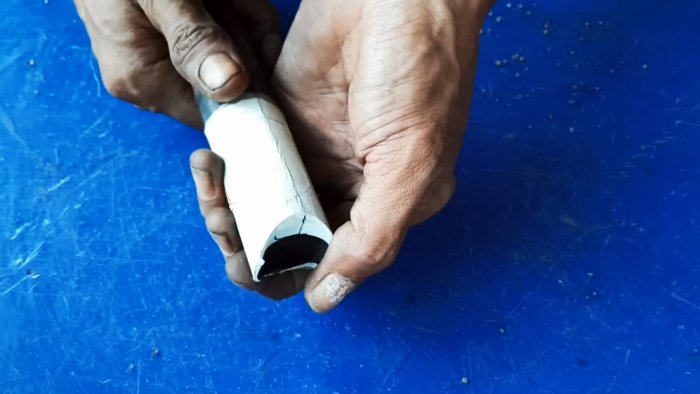

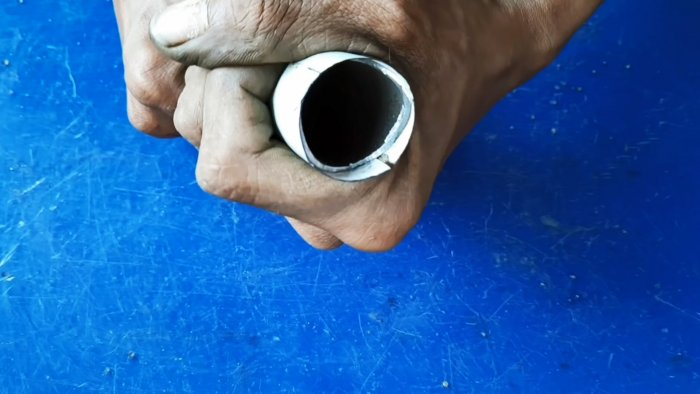

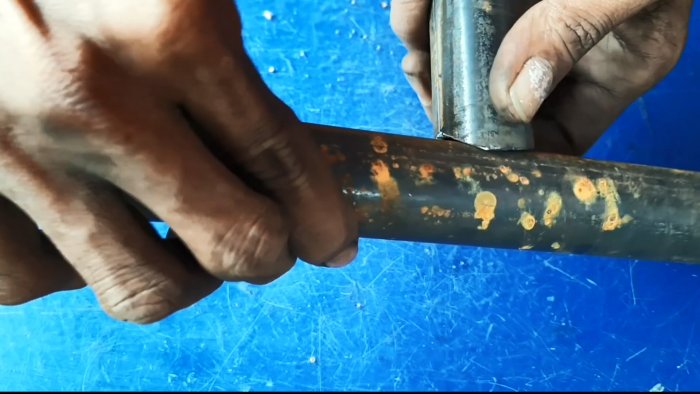

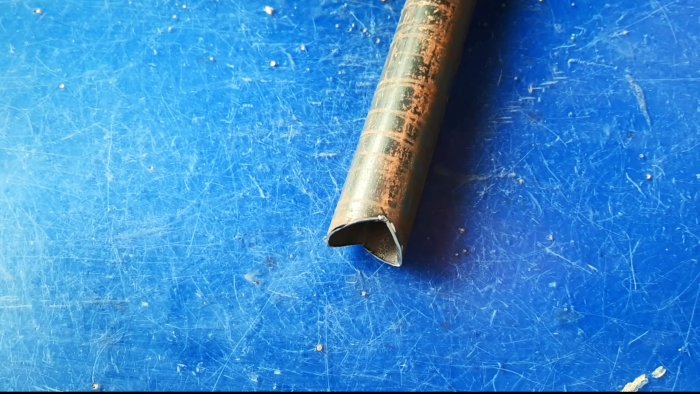

Обрезанный торец имеет острый внутренний угол. Его нужно довести до идеала шлифуя и примеряя по месту. Затем по нему делается шаблон. Для этого торец оборачивается бумагой, она соединяется скотчем и вырезается по кромке. В результате получается шаблон, по которому легко прорисовать запил всех остальных заготовок.
Лайфхаки которые повысят качественно сварочных соединений

Лайфхаки которые повысят качественно сварочных соединений

Лайфхаки которые повысят качественно сварочных соединений

Лайфхаки которые повысят качественно сварочных соединений

Лайфхаки которые повысят качественно сварочных соединений

Скругленный угол 90°

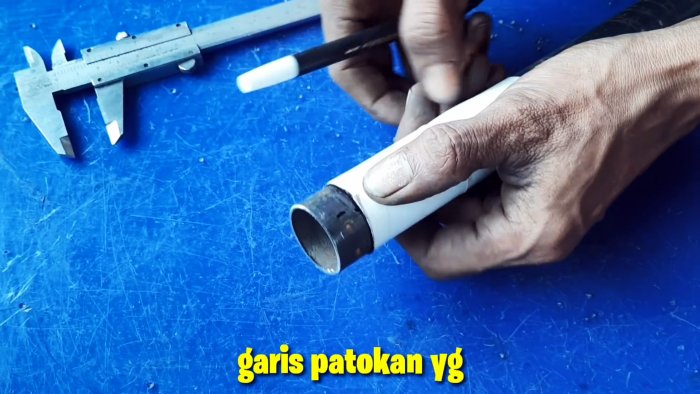

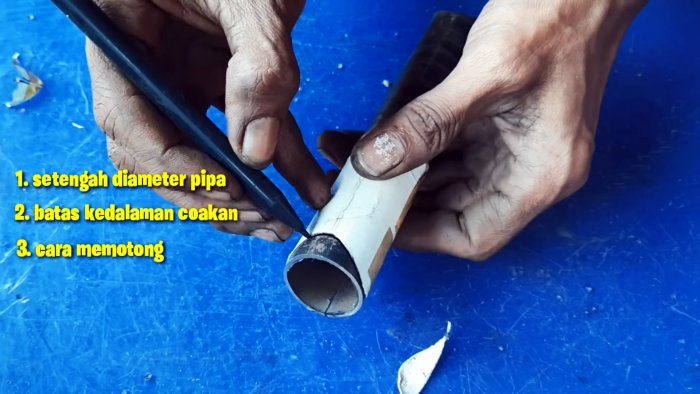

Для получения безопасного скругленного угла 90°, необходимо подрезать один торец трубы под 45°. Для этого нужно отступить от ее края на половину диаметра, и провести поперечную линию по окружности. Далее ставятся 2 метки, для ее разделения пополам. Одна обязательно на шве, вторая напротив.
Лайфхаки которые повысят качественно сварочных соединений

Лайфхаки которые повысят качественно сварочных соединений

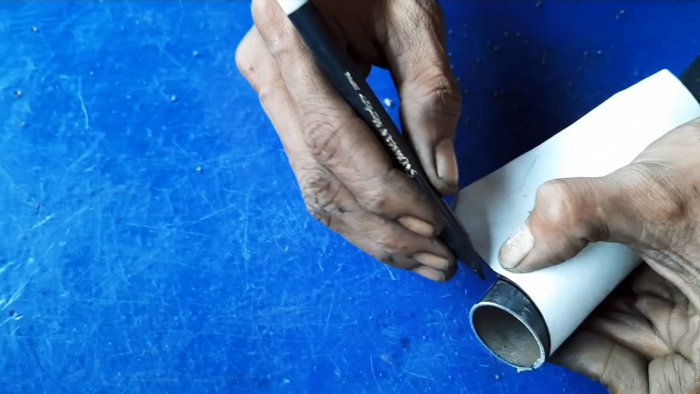

Теперь нужно приложить бумагу к концу метки с длинного края трубы и до второй черты с торца. По листу проводится линия. Затем аналогично делается с другой стороны, и труба обрезается по разметке. В результате получается торец 45°.
Лайфхаки которые повысят качественно сварочных соединений

Лайфхаки которые повысят качественно сварочных соединений

Лайфхаки которые повысят качественно сварочных соединений

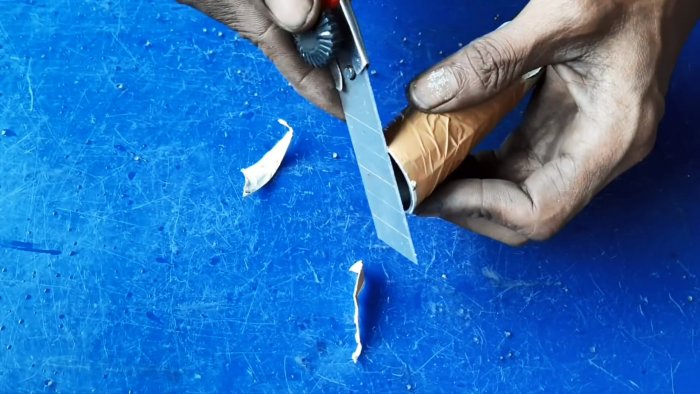

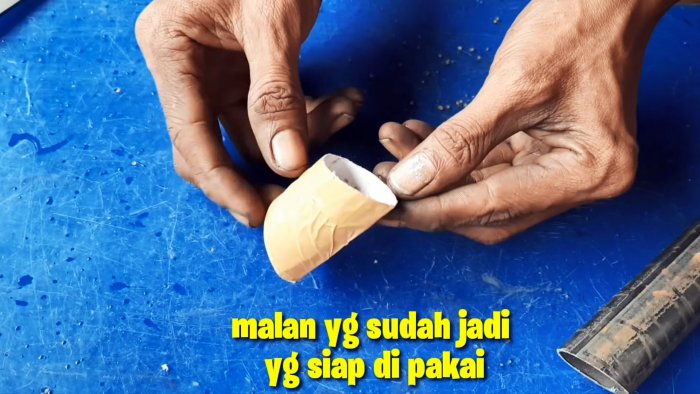

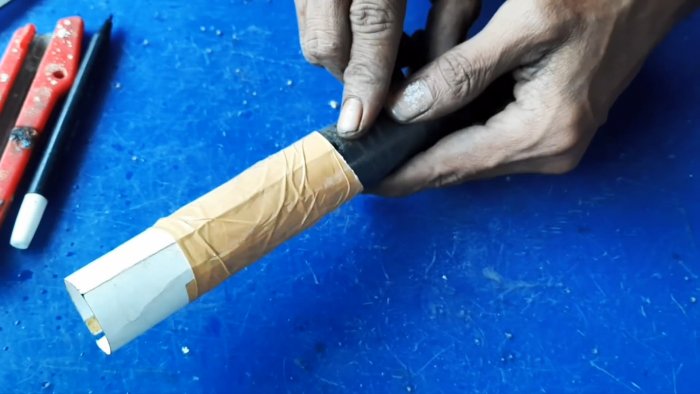

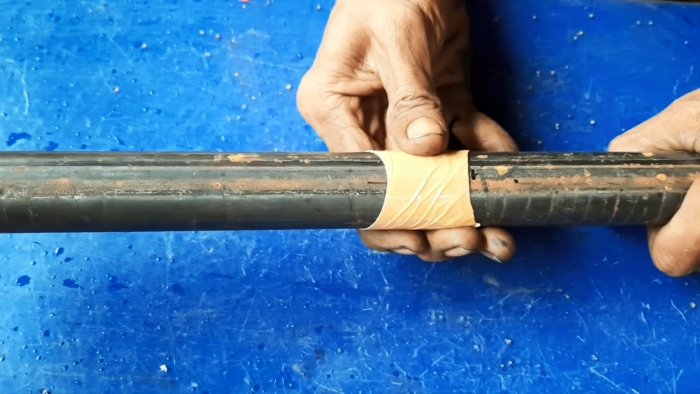

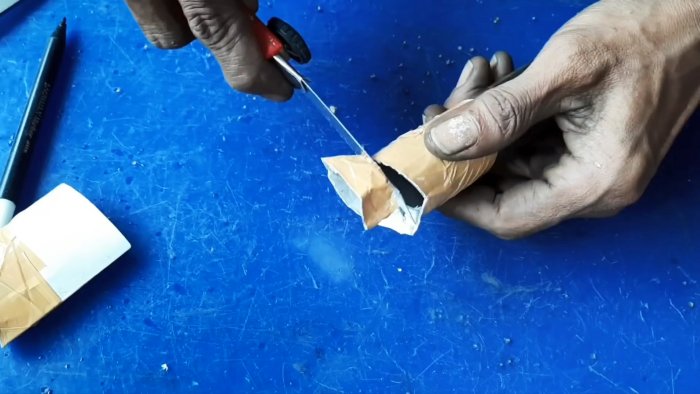

С подрезанного края трубы наматывается бумага, закрепляется скотчем и обрезается по запиленному торцу. На трубе от вогнутости нужно сделать метку на расстоянии ее диаметра. Затем шаблон снимается, переворачивается, выравнивается по черте, и аналогичным образом обрезается его второй край.
Лайфхаки которые повысят качественно сварочных соединений

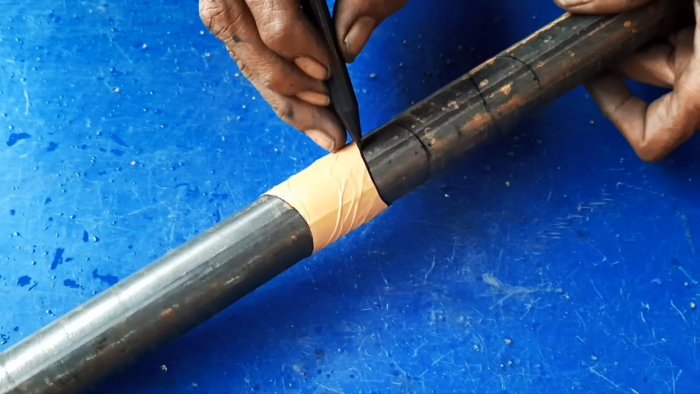

Теперь, чтобы воспользоваться шаблоном, необходимо поставить на трубе метку центра изгиба и от нее по бокам точки на расстоянии половины ее диаметра. Затем по ним выравнивается шаблон и обводится маркером.
Лайфхаки которые повысят качественно сварочных соединений

Лайфхаки которые повысят качественно сварочных соединений

Лайфхаки которые повысят качественно сварочных соединений

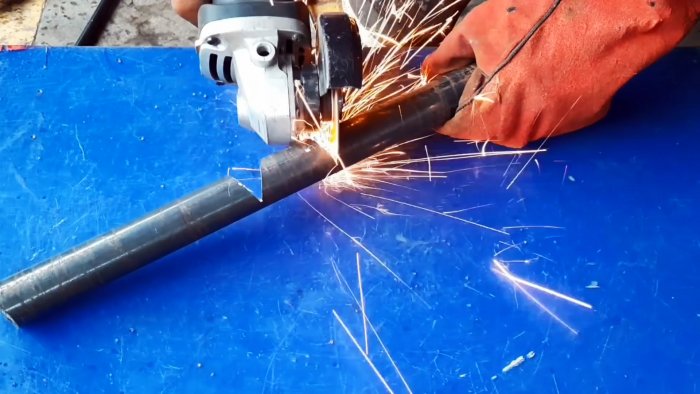

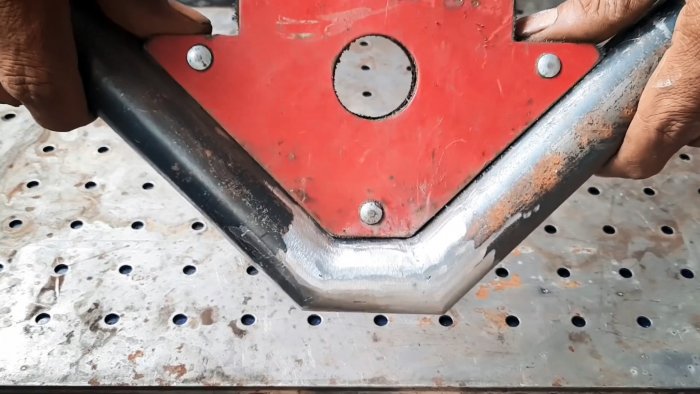

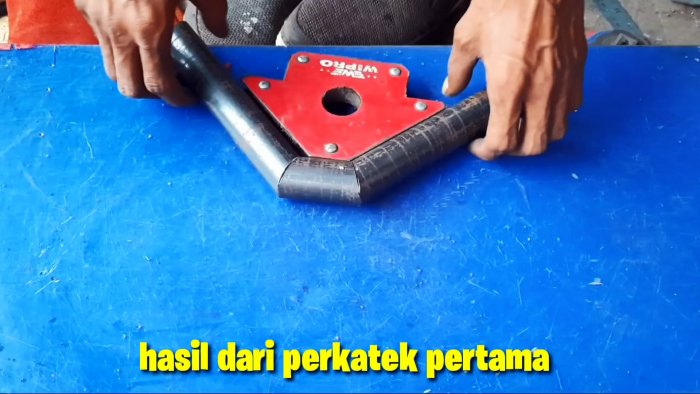

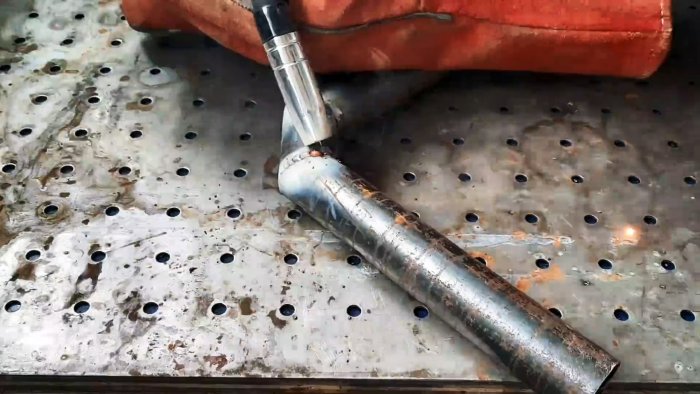

После этого его нужно сместить сначала влево, затем вправо, чтобы обвести скругленный торец. Сформированные разметкой окружности вырезаются болгаркой, труба сгибается и заваривается.
Лайфхаки которые повысят качественно сварочных соединений

Лайфхаки которые повысят качественно сварочных соединений

Лайфхаки которые повысят качественно сварочных соединений
