Главная » Мастерская » Как сделать гибкий вал для дрели
Гибкий вал для дрели или шуруповёрта, вещь используемая крайне не часто. Однако если требуется просверлить отверстие, или вкрутить шуруп в труднодоступном месте, куда не пролезет шуруповёрт, этот инструмент лучше иметь в наличии. Даже если место сверления открытое, но находится, например, под потолком – лучше и удобнее держать на весу лёгкую рукоять гибкого вала, нежели всю дрель, которая весит немало. В данном случае её можно подвесить за привязанные лямки где-нибудь поблизости, и спокойно сверлить или вкручивать валом. Корме того, гибкий вал прекрасно подойдёт для бор машинки или гравера.
Как сделать гибкий вал для дрели

Если у Вас имеется гравер, и Вы любите, к примеру, заниматься резьбой из кости, дерева или камня, то и здесь с этим инструментом дело пойдёт гораздо быстрее и удобнее. Но при изготовлении гибкого вала есть один нюанс, надо определить, для какого именно инструмента Вам нужен гибкий вал. Если, например, для дрели или шуруповёрта, то здесь лучше использовать тормозной тросик от мотоцикла (или похожий), а если для бор машинки или гравера, то здесь более удобен будет тросик от велосипеда. Я собирал гибкий вал, изготовление которого я изложу ниже, для мощной электродрели, потому и использовал мотоциклетный тормозной трос. Недавно приобретённый мной гравер тоже тянет его – можно шлифовать резать и сверлить, но при работе падают обороты и движок гравера быстро нагревается. Оно и понятно, для такой маленькой машинки, мотоциклетный трос слишком тяжёл. Так что для него, при случае, соберу гибкий вал полегче и тоньше, из велосипедного троса... Не скрою, процесс изготовления довольно долгий, но при этом и интересный.

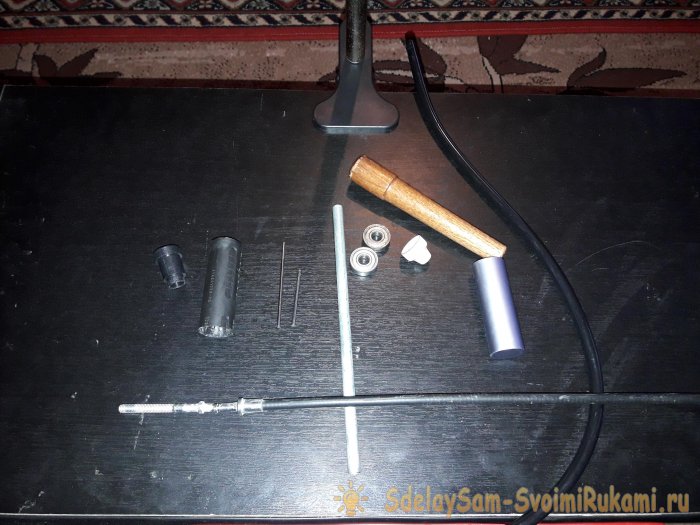

Понадобится


  • Два подшипника от старых роликовых коньков (или похожие по размеру).
  • Стальной трос в защитном рукаве, от мотоцикла (или от велосипеда).
  • Металлическая трубка, подходящая диаметром под наружный диаметр подшипников.
  • Деревянная рукоять от старого паяльника (или похожая деревянная трубка).
  • Стальной шток для вала, на который в дальнейшем будет установлен патрон.
  • Цанговый зажим-патрон, с внутренним отверстием, под выбранный Вами шток вала.
  • Металлическая трубка, диаметром под внутренний диаметр подшипников.

Как сделать гибкий вал для дрели

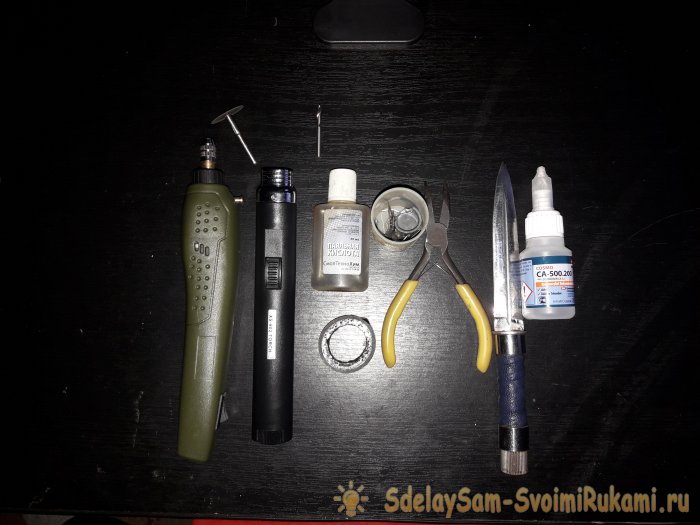

Необходимый для работы инструмент и расходный материал:
  • Паяльник, олово и флюс.
  • Бор машинка или гравер, с пильным диском и сверлом на 3 мм.
  • Плоскогубцы.
  • Секундный клей с содой.
  • Изолента.
  • Нож.
  • Ножницы.
  • Солидол и машинное масло.

Как сделать гибкий вал для дрели

Изготовление гибкого вала

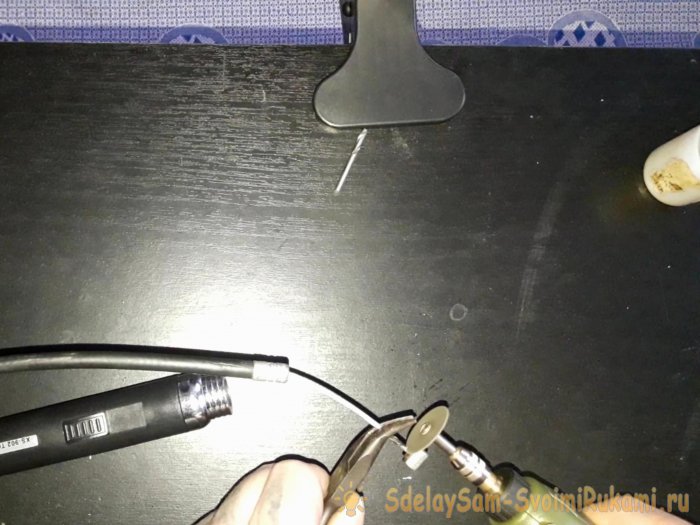

Первым делом подготовим тросик. Его необходимо вытащить из защитного рукава. Для того чтобы он не распустился, когда мы отрежем ограничительную пломбу, его необходимо пропаять оловом. Промазали флюсом, нагрели, пропитали оловом, отрезали.
Как сделать гибкий вал для дрели

Как сделать гибкий вал для дрели

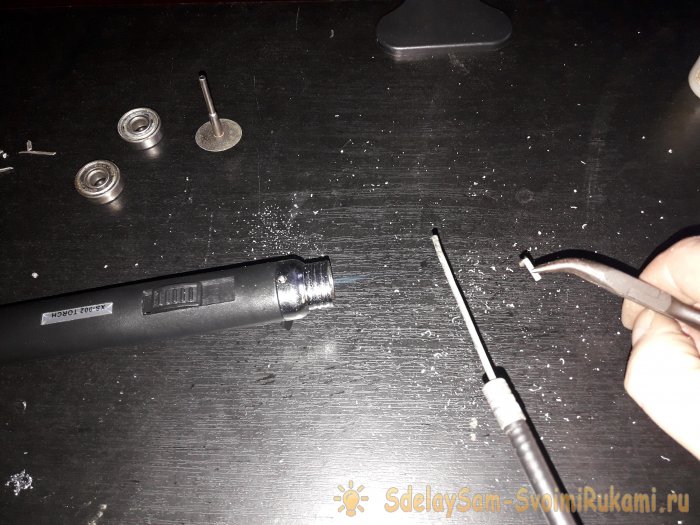

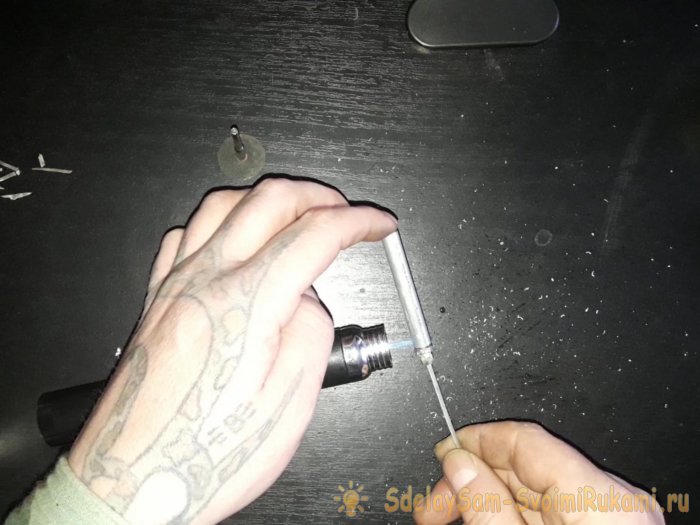

Вытаскиваем из рукава. На любом тормозном тросе, с другого конца имеется шток с резьбой, для регулировки тяги. Срезаем с него резьбу, так, чтобы остался небольшой отрезок, сантиметра полтора. Далее, припаяем на этот отрезок металлическую трубку, на которую в дальнейшем мы наденем подшипники. Так же мажем спаиваемые поверхности флюсом, надеваем трубку на отрезок, бросаем в трубку кусочек олова, и прогреваем паяльником, пока олово не расплавится и не расползётся по всем смазанным поверхностям.
Как сделать гибкий вал для дрели

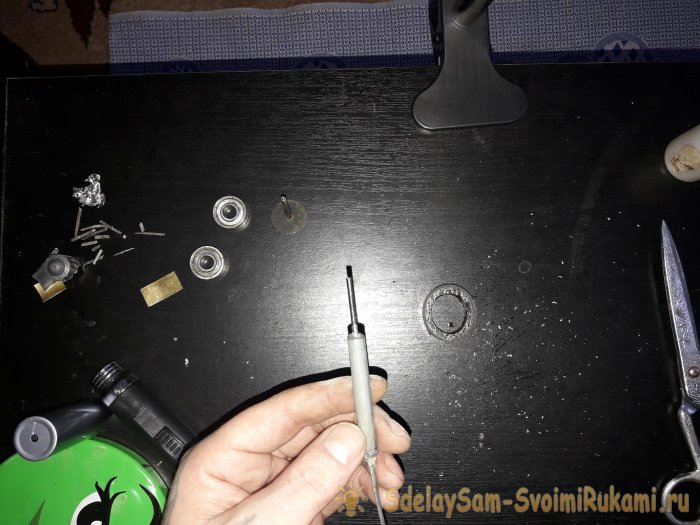

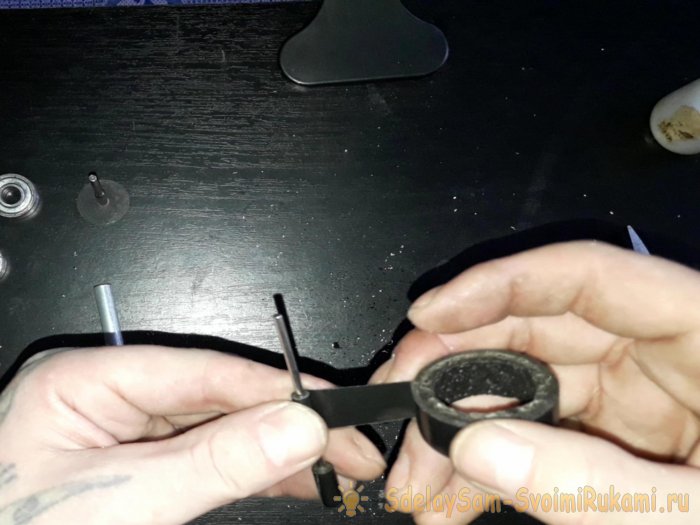

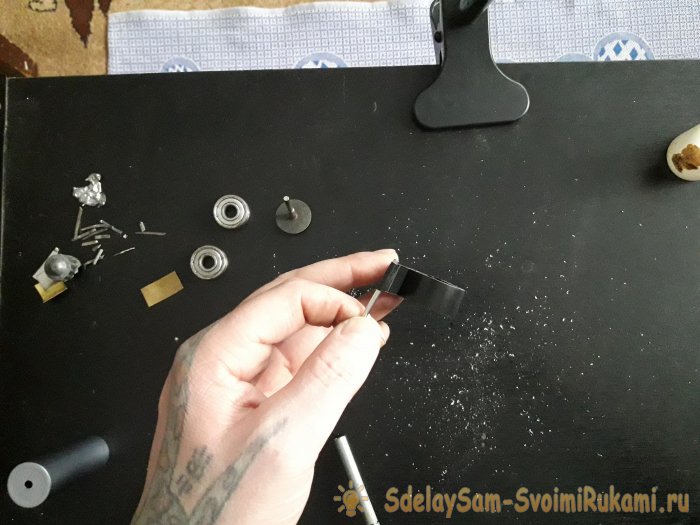

Пока остывает трубка с припаянным тросом, подготовим шток для патрона. Я взял его от CD привода. Но можно любой, подходящего калибра. Этот шток подгоняем под внутренний диаметр трубки, путём наматывания на него изоленты до достижения нужного калибра.
Как сделать гибкий вал для дрели

Как сделать гибкий вал для дрели

Вставляем шток в трубку, обмазав его клеем.
Как сделать гибкий вал для дрели

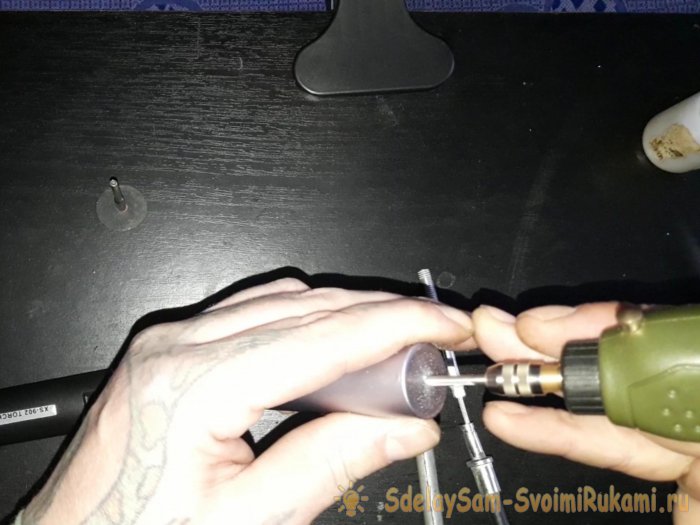

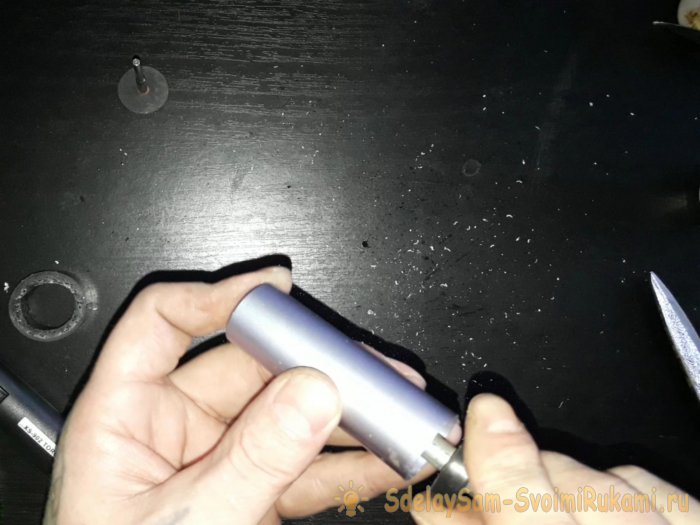

Когда клей внутри схватится, соединение получится не хуже, чем от пайки, это видно на видео... Далее приготовим корпус держателя. Я взял для этой цели алюминиевый корпус от флакона духов – он почти идеально подошёл под подшипники. Сверлим в торце корпуса отверстие под выход штока для патрона.
Как сделать гибкий вал для дрели

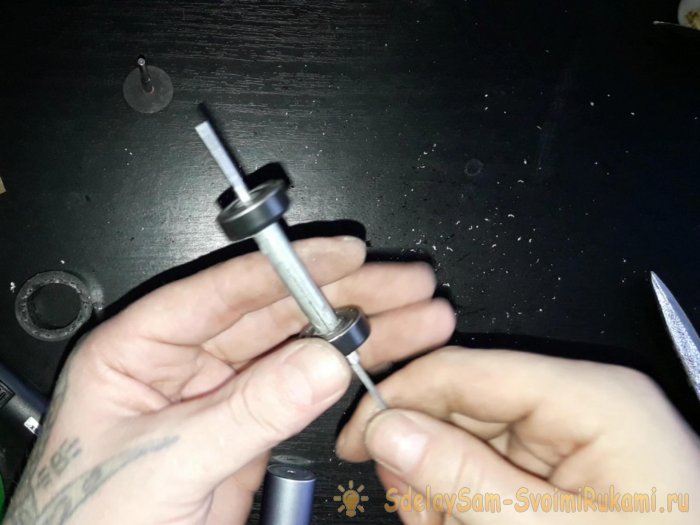

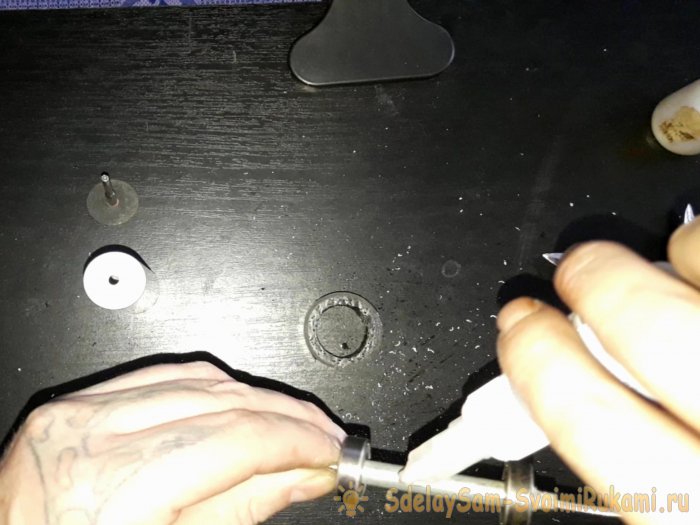

Надеваем на трубку с тросиком подшипники. Мои подшипники подошли чётко, но для верности я ещё капнул клея, для пущей надёжности.
Как сделать гибкий вал для дрели

Далее, так же подгоняем подшипники под корпус с помощью изоленты.
Как сделать гибкий вал для дрели

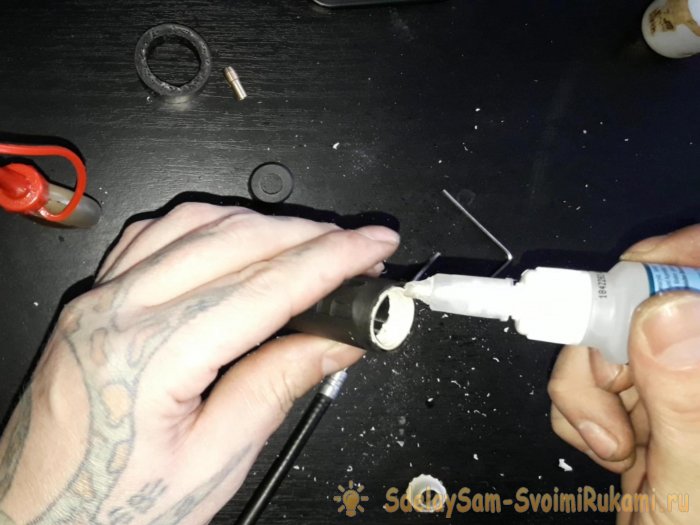

Капаем внутрь корпуса клей, и вставляем трубку с надетыми на неё подшипниками. Подшипники располагаем таким образом, чтобы остались свободные края корпуса. Примерно сантиметр.
Как сделать гибкий вал для дрели

Не забываем капнуть на подшипники по капле масла. Внимательно следим, чтобы клей не попал в механизм подшипников, иначе вся проделанная работа пойдёт насмарку! Клей я использовал Cosmo CA-500.200 – оторвать что-то приклеенное им крайне сложно, потому я и предпочёл его пайке... Итак, корпус вала готов. Осталось приделать деревянную часть рукояти с рукавом троса.
Как сделать гибкий вал для дрели

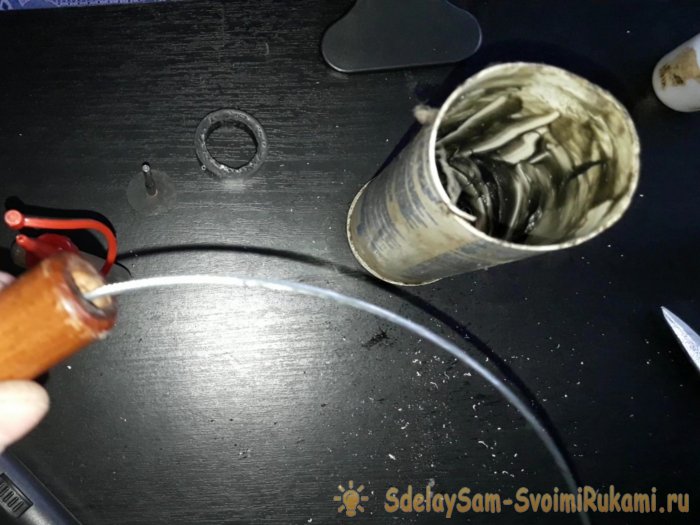

Продеваем рукав в деревянную рукоять, крепим её клеем внутри рукояти. Далее, обильно смазываем трос солидолом.
Как сделать гибкий вал для дрели

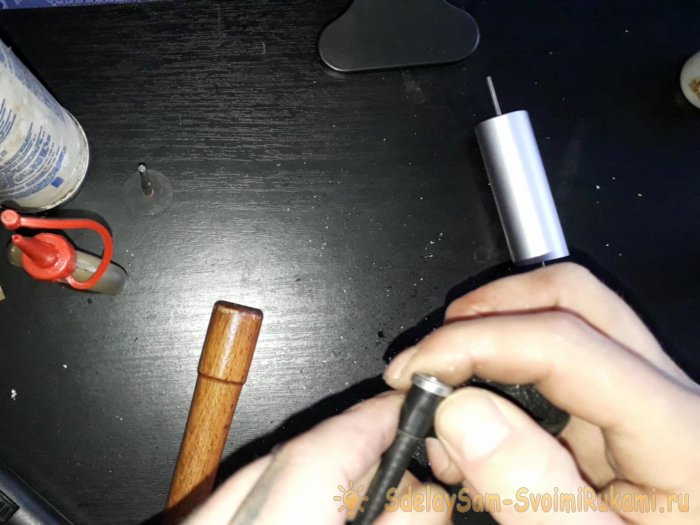

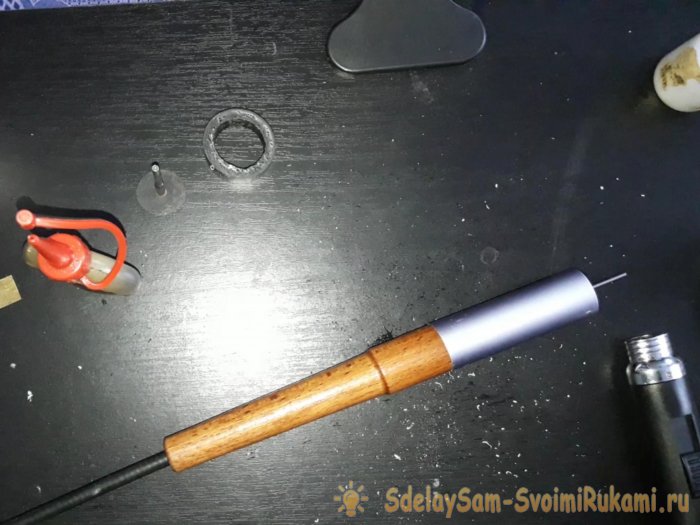

Продеваем его в рукоять с рукавом и крепим, опять же, клеем, деревянную рукоять к алюминиевому корпусу.
Как сделать гибкий вал для дрели

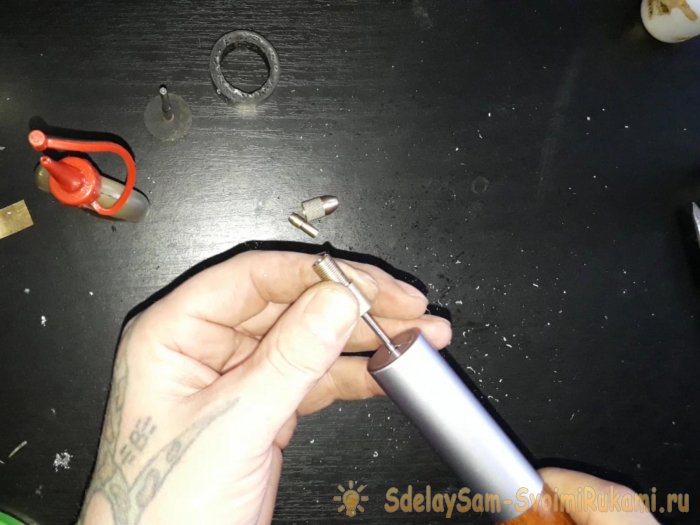

Устанавливаем патрон-цангу.
Как сделать гибкий вал для дрели

Как сделать гибкий вал для дрели

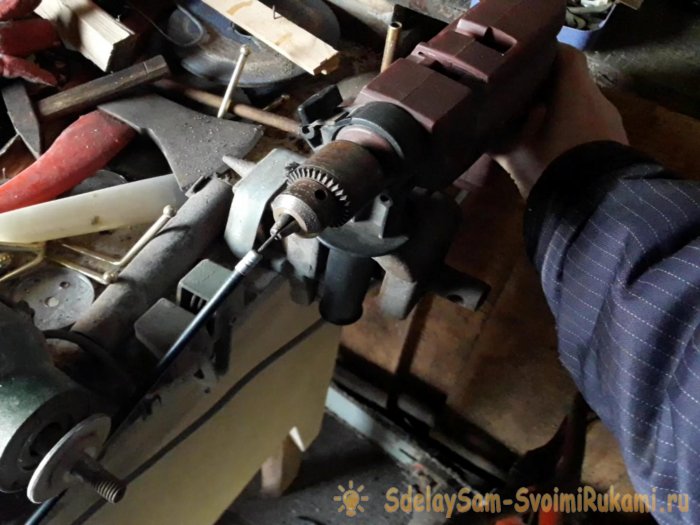

Если получившийся гибкий вал планируется использовать только для дрели или шуруповёрта, то на этом работа окончена – закрепляем торчащий конец троса в патрон дрели, и пользуемся с удовольствием!
Как сделать гибкий вал для дрели

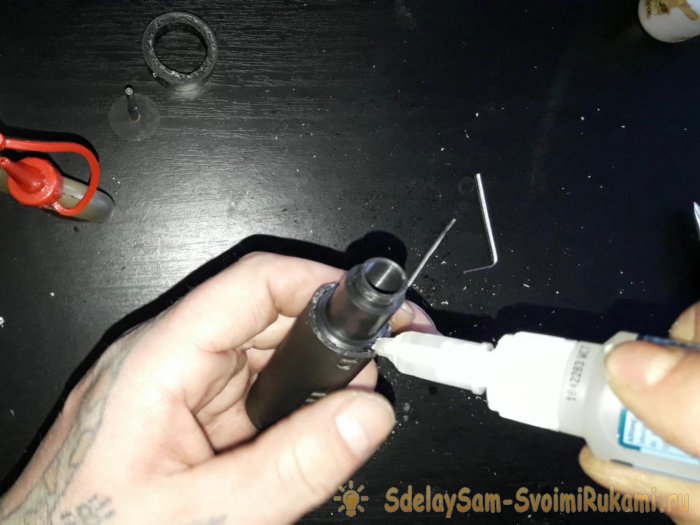

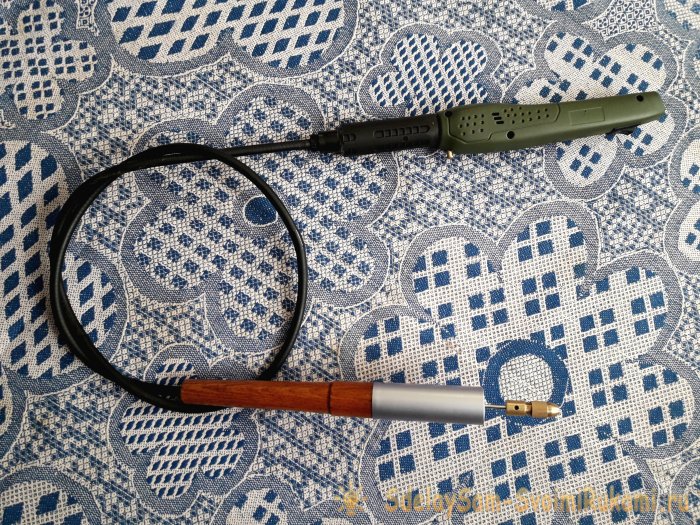

А если Вы сделали вал для гравера, из тонкого велосипедного троса, то тут нужно сделать ещё и жёсткую защиту для патрона, чтобы упругий тросик не разболтал его. У каждого гравера есть крышка на резьбе, пониже патрона. Эта крышка снимается и, при необходимости, на это место накручивается пластмассовый патрон с тросом гибкого вала. Нам понадобится резьба, как на крышке, кусок пластмассовой трубы, в которую влезет резьба, и сужающееся окончание, в которое мы будем продевать рукав троса. Тут ничего сложного нет; склеиваем все части вместе, надеваем на рукав троса, зажимаем конец троса в патроне-цанге, и накручиваем получившийся колпачок на корпус гравера.
Как сделать гибкий вал для дрели

Как сделать гибкий вал для дрели

Он не даст вращающемуся стальному тросу разболтать латунный патрон-цангу. Я делал гибкий вал для дрели, но, чтобы показать наглядно, как его использовать с гравером, изготовил так же и такой защитный колпачок.
Как сделать гибкий вал для дрели

Такой вал много места для хранения не займёт – его легко скрутить в кольца, и повесить на гвоздик в сарае или кладовке, и в нужный момент он поможет вам сделать отверстие в труднодоступном месте, или вкрутить там шуруп.
Как сделать гибкий вал для дрели
